1990款GSXR1100摩托车发动机三维建模

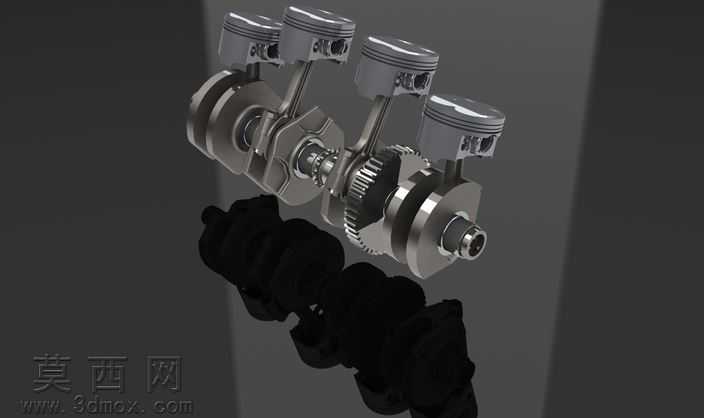

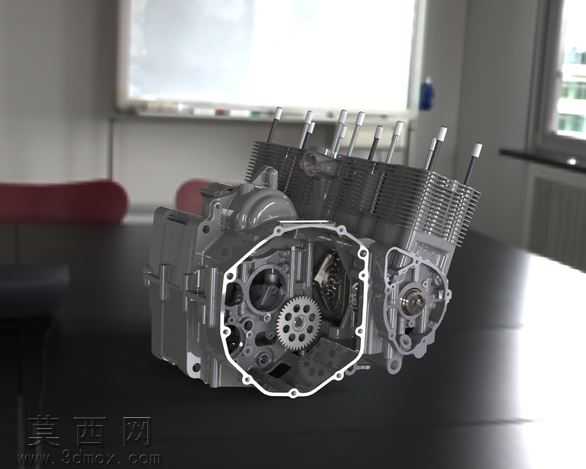

本作品为1990款GSXR1100摩托车配套的直列四缸发动机三维建模成果，建模过程以实机测绘数据与原厂技术参数为核心依据，在三维建模环境中完成全结构的精细化还原。建模阶段优先搭建发动机核心装配基准，以曲轴安装轴线、缸体中心面为全局定位参考，依次完成曲轴箱分体结构、气缸散热鳍片组、配气机构推杆通道、正时传动腔、离合器安装位等核心结构的特征绘制，对曲轴箱剖分面的密封槽、螺栓定位孔、加强筋结构均做了等比例还原，保证各部件装配间隙与实机设计公差保持一致。针对发动机外露的散热鳍片组，建模时采用阵列特征结合曲面修整的方式，还原每一片散热鳍片的倾斜角度与厚度参数，兼顾鳍片的散热结构特征与外观还原度；对正时传动腔内的齿轮组、轴承位、油封安装槽做了独立特征建模，清晰呈现齿轮啮合的传动关系，以及腔体内润滑油道的走向结构。渲染阶段采用写实材质方案，曲轴箱主体赋予铸铝材质，调整材质表面粗糙度与亚光颗粒质感，还原铸铝部件经使用后的细微磨砂质感；散热鳍片边缘做轻微的金属高光处理，区分铸铝壳体与机加工装配面的质感差异；剖分展示区域的内部齿轮、传动轴赋予抛光钢材材质，通过材质反光度差异区分传动部件与壳体结构，同时在腔体内部添加轻微的积碳质感细节，提升模型的真实感。设计思路上采用剖视展示方案，移除发动机一侧的边盖结构，将内部正时齿轮组、轴承配合位、曲轴输出端结构完整外露，既保留发动机外部完整的外观轮廓，又能清晰呈现内部核心传动结构的布局逻辑，方便使用者直观理解这款经典大排量摩托车发动机的动力传递路径与结构设计特点，模型完成后经过多轮装配干涉检查，确保各部件的装配关系准确，无结构错位与特征缺失问题。
