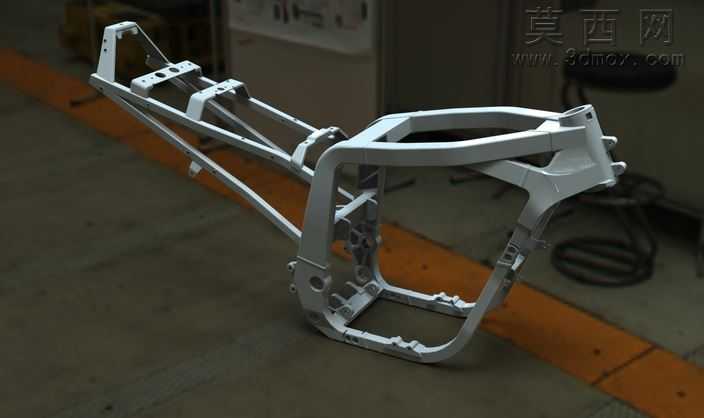

1990款GSXR1100摩托车车架三维结构设计

本作品为1990款GSXR1100摩托车的承载车架三维建模作品，建模过程依托三维参数化设计逻辑完成，首先对该款经典大排量摩托车的实车车架进行多维度尺寸测绘，梳理车架各段管材的弯折角度、连接点位、安装基准的对应关系，搭建精准的空间坐标基准体系，确保整体建模比例与实车完全一致。建模阶段采用实体建模与曲面建模结合的方式，对主承载梁部分采用厚壁实体特征构建，还原金属管材的壁厚参数，对车头转向安装位、发动机悬挂点位、后摇臂连接轴座、座椅支撑段等关键功能区域，单独做特征细化，精准还原每个安装孔的孔径、孔位间距、定位凸台的结构尺寸，保证后续装配环节的适配性。材质渲染阶段针对车架的金属材质特性，调配哑光银灰色金属漆材质，添加细微的金属颗粒质感与表面轻微的使用磨损肌理，还原原厂金属车架的真实视觉效果，同时对焊接点位做细微的焊缝纹理处理，让车架各段管材的连接位置更具真实工业质感。结构设计上完整复刻该款车型的摇篮式车架结构，前部转向立管段做加强筋特征设计，保证转向机构安装的结构强度，中部发动机安装区域形成闭环承载框架，能够匹配对应型号发动机的安装点位，分散发动机工作时的震动载荷，后部延伸的尾架段兼顾后座与附属部件的安装需求，整体受力路径经过结构合理性校验，符合大排量摩托车车架的力学承载要求。设计过程中充分考虑该款老款车型的结构特点，对每一处弯折的过渡圆角、连接片的厚度、固定耳的造型都做了1:1的还原，没有做多余的创意化修改，完整保留了经典车型车架的原始设计特征，可用于摩托车改装参考、经典机车结构研究、三维装配教学等场景，模型经过拓扑结构检查，无破面、重叠面等建模错误，各特征参数可编辑调整，能够适配不同的二次开发需求。
