副车架底盘承载结构设计

副车架底盘作为整车底盘系统的核心承载构件，主要承担动力总成、悬架系统的安装定位作用，同时能够阻隔路面振动向车身传递，优化整车NVH表现，在乘用车、轻型商用车的底盘架构中应用广泛。这类构件的实际使用场景覆盖铺装路面行驶、非铺装路面颠簸工况，需要承受纵向加速制动力、侧向转向力以及垂向冲击载荷的复合作用，对结构刚度、强度以及疲劳耐久性能有明确的工程要求。

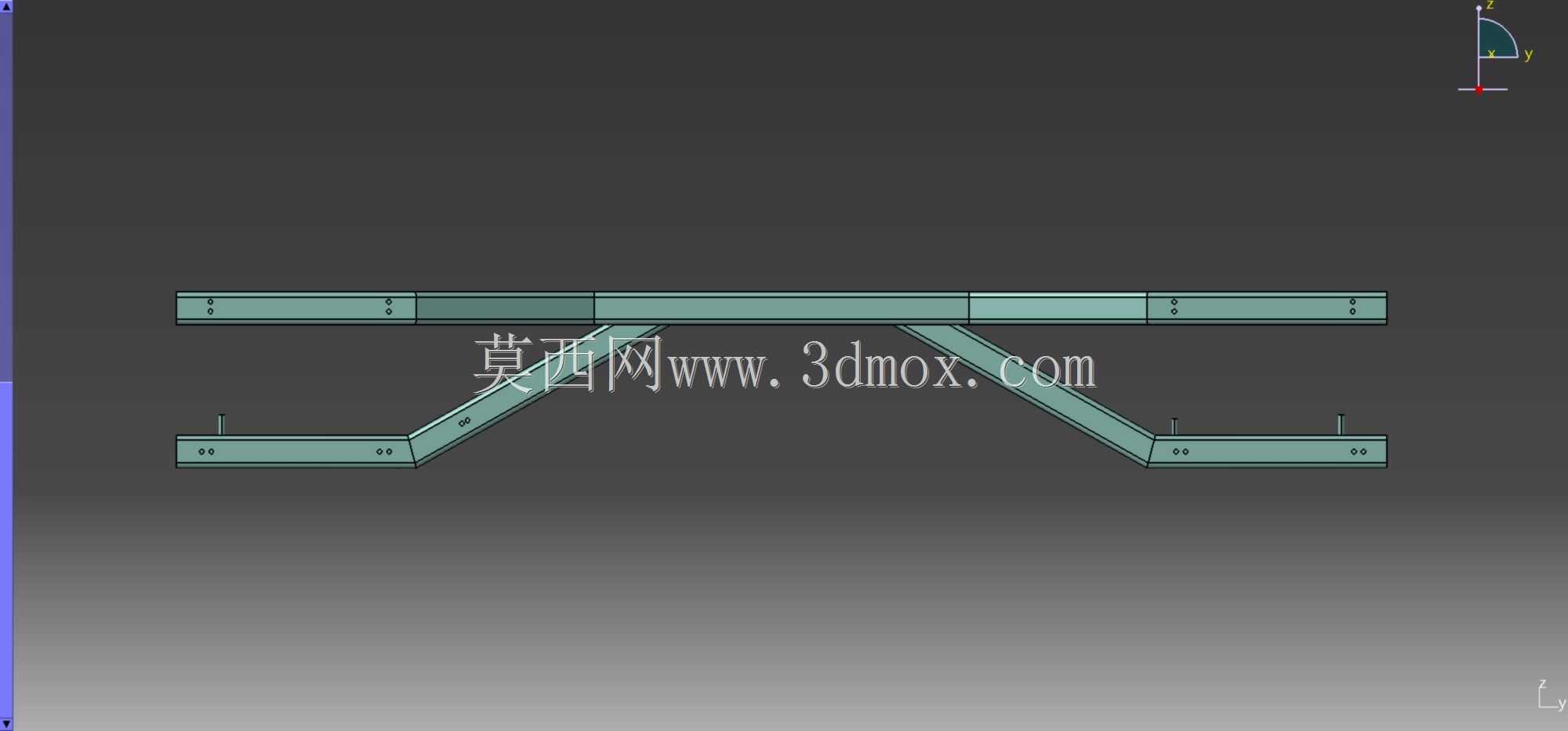

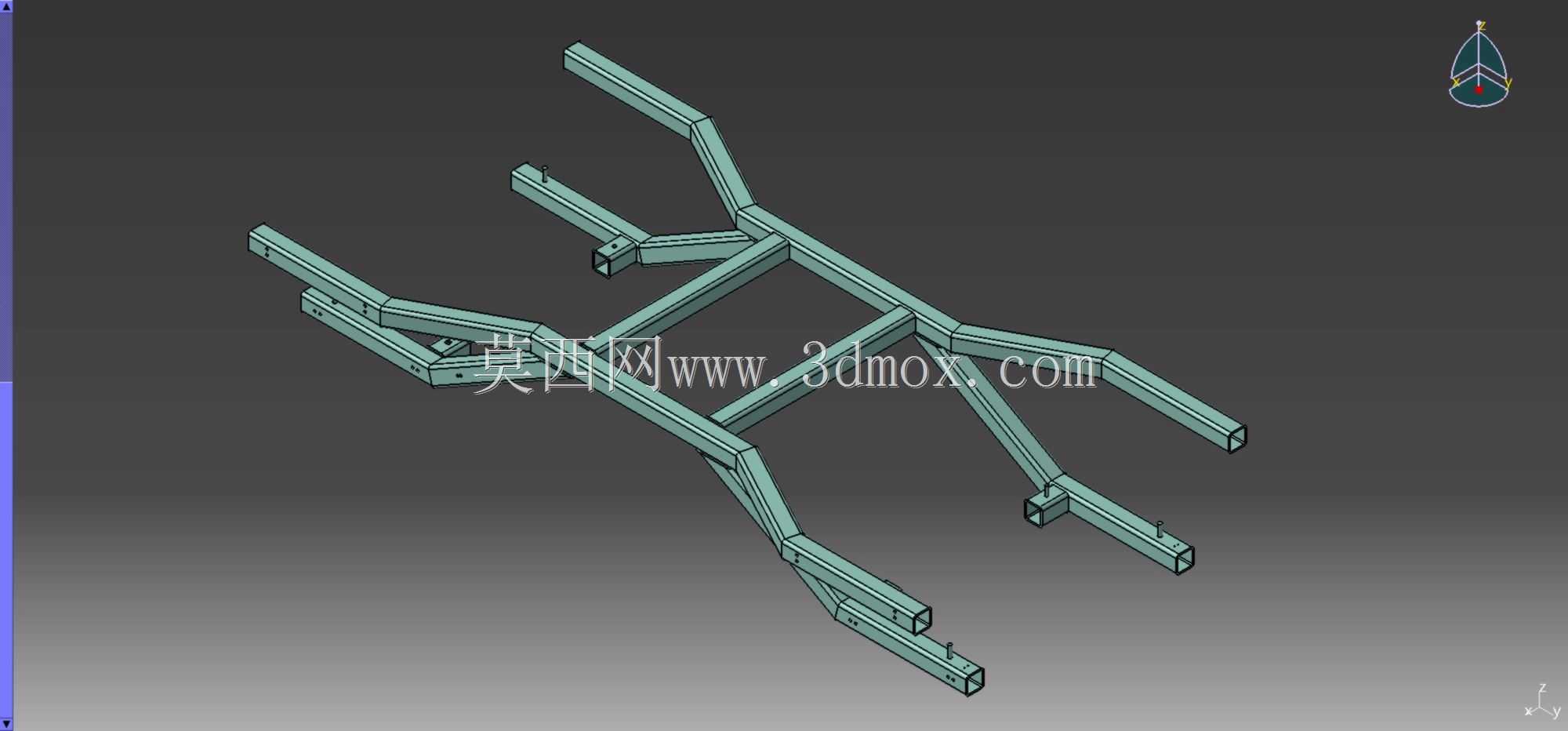

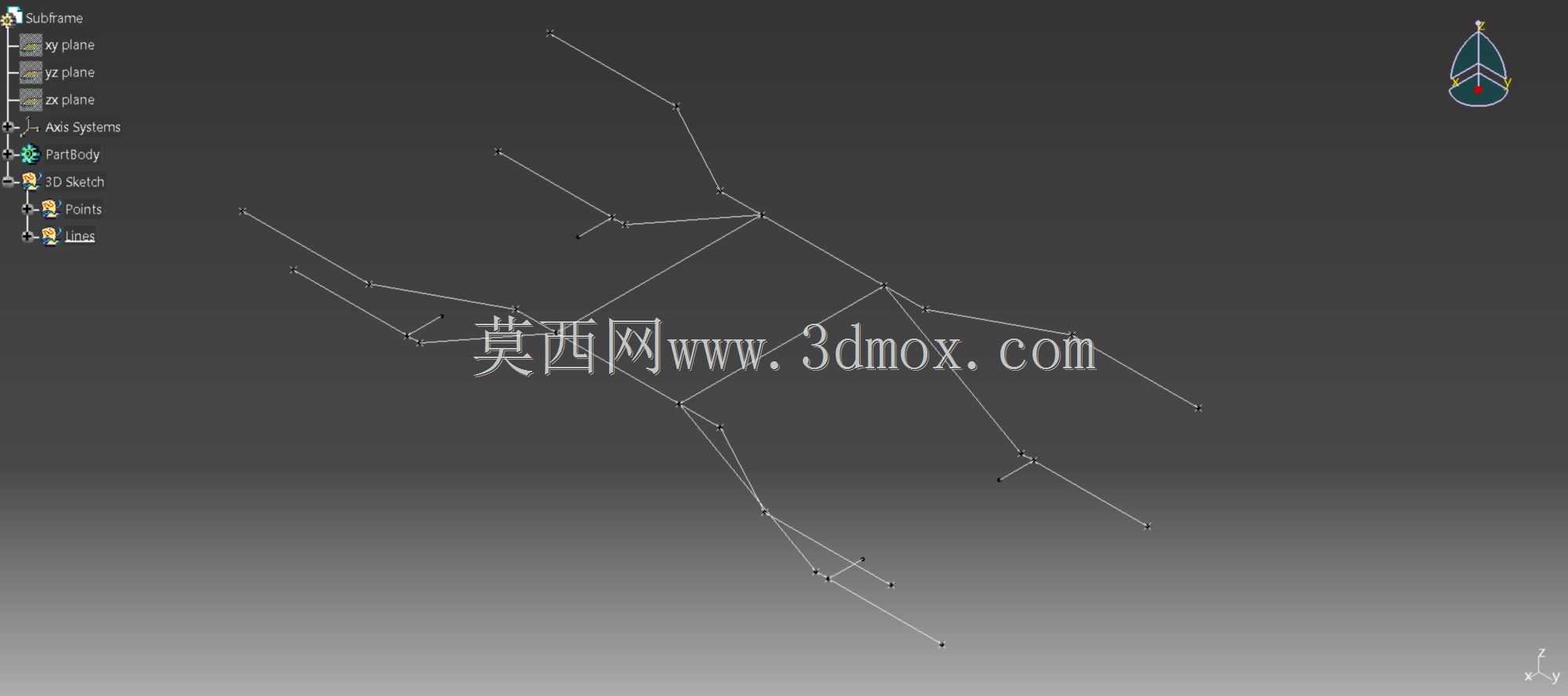

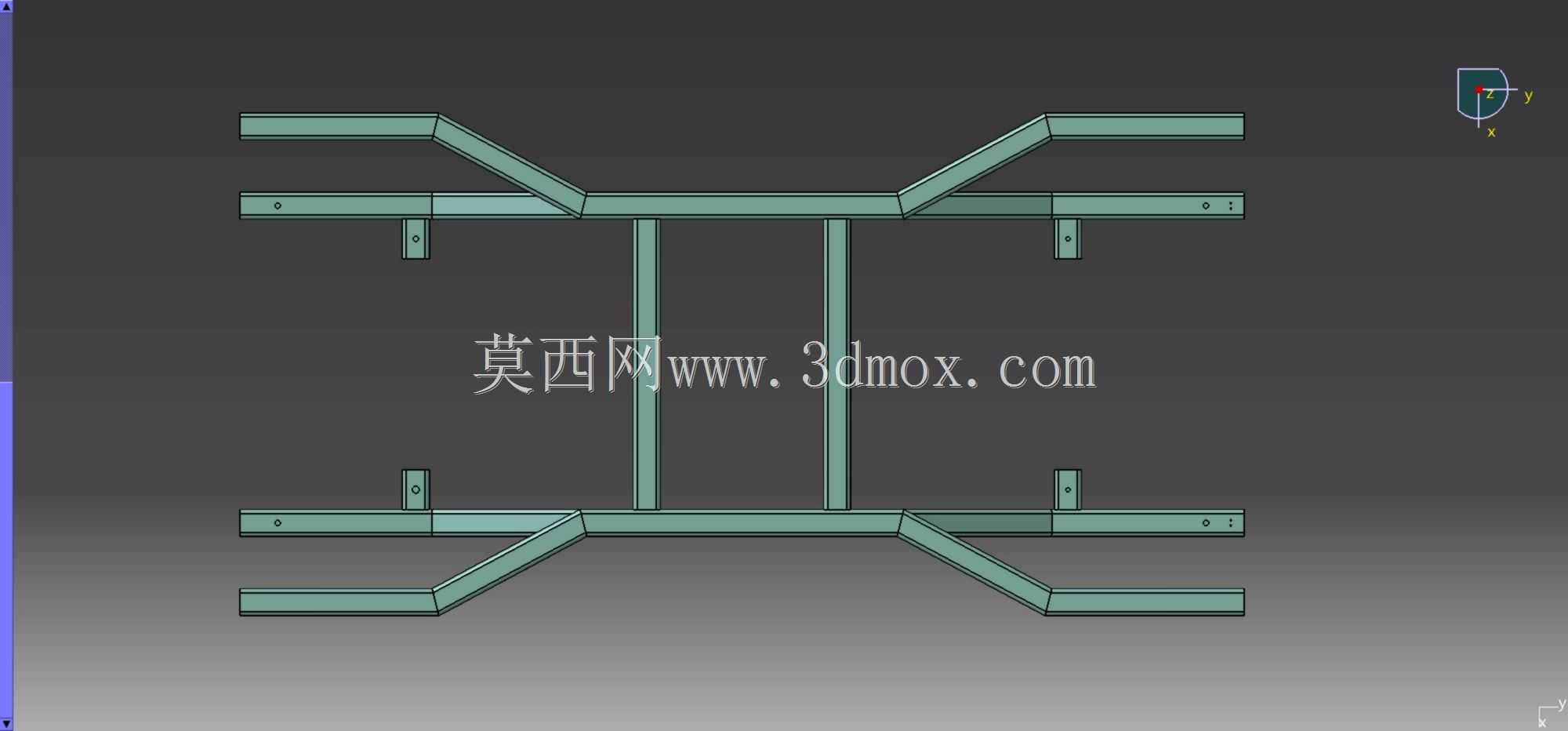

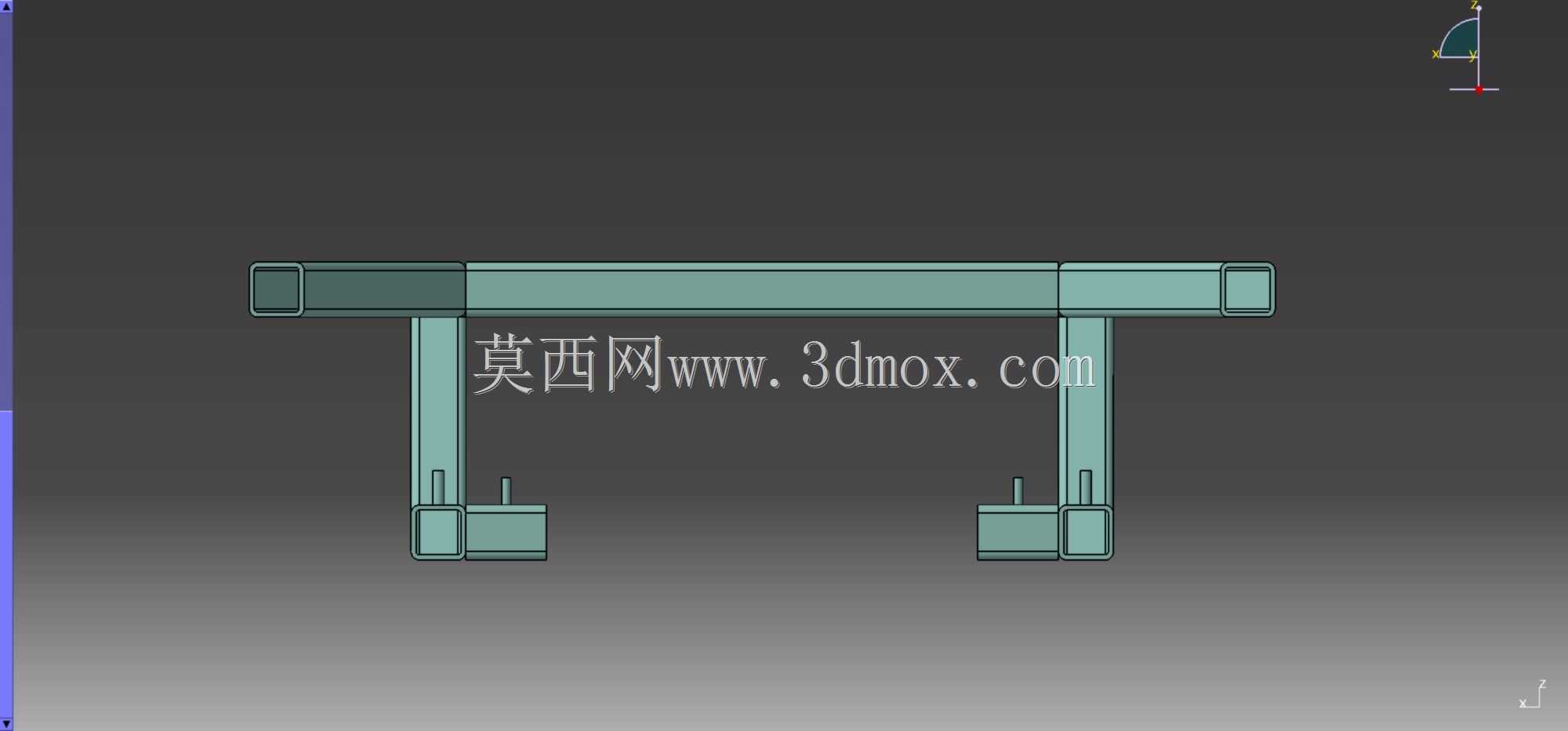

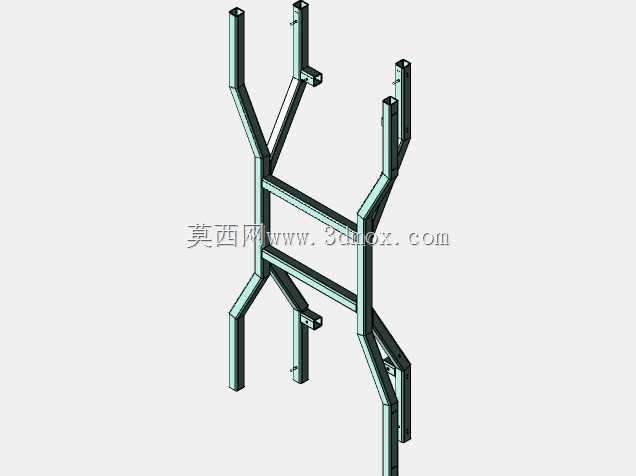

从功能特性来看，该副车架底盘采用空间桁架式结构布局，多根纵梁与横梁通过空间角度拼接形成整体承载框架，各支臂末端预留安装接口，可分别对应下摆臂铰接点、稳定杆安装座、车身连接衬套点位以及动力总成悬置安装位，能够将分散的载荷通过框架结构均匀传递至车身连接点，避免局部应力集中。结构设计过程中，先通过三维草绘搭建整体空间走线，确定各承载梁的走向与安装点的空间坐标，确保所有安装点位的相对位置精度满足整车装配公差要求，再沿草绘路径扫掠生成等截面梁体，匹配矩形截面的型材轮廓，这类截面在抗弯、抗扭性能上有较好的表现，同时能够兼顾构件轻量化需求。

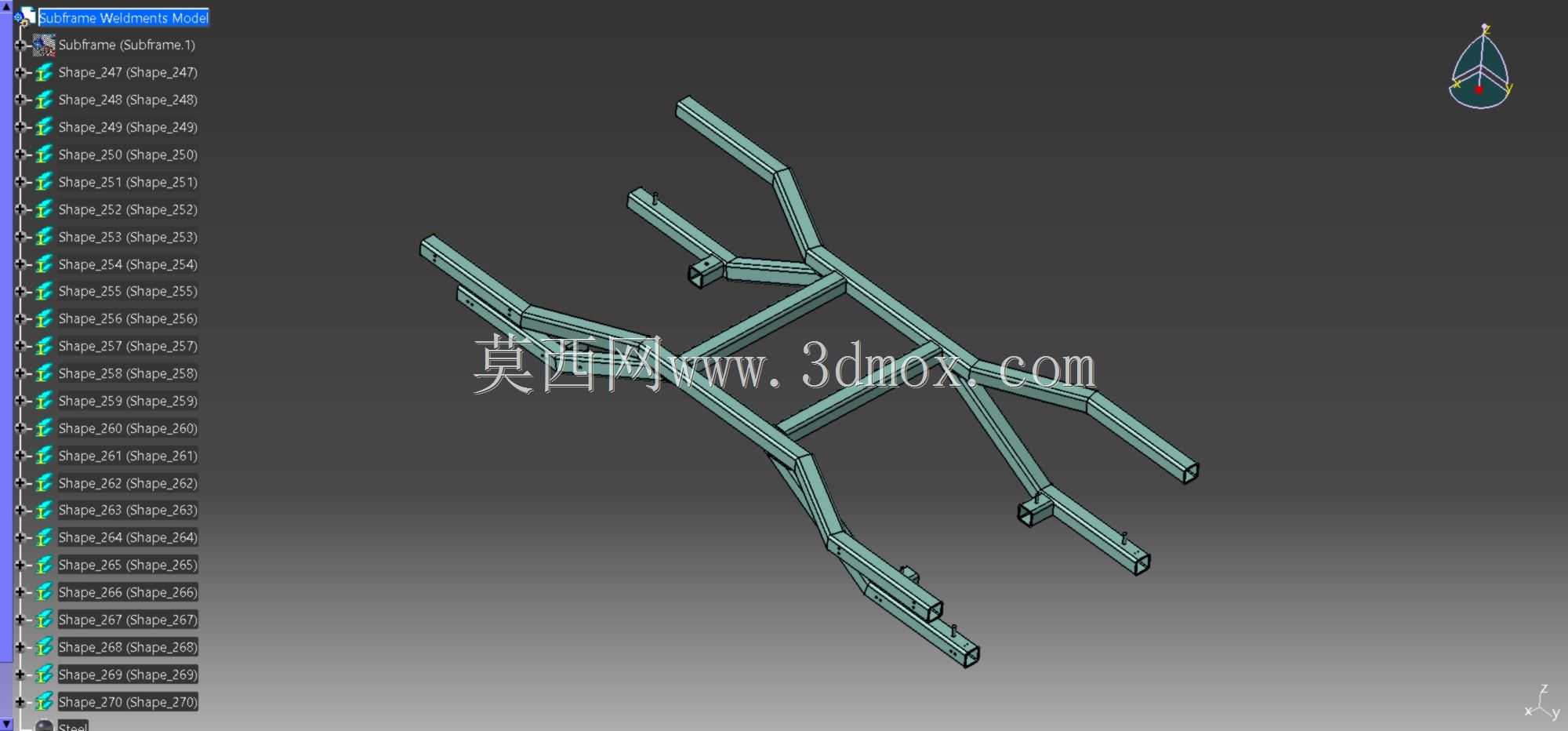

在结构细节处理上，各梁体交接位置做了适配性的修剪衔接，保证梁体之间的连接贴合度，避免出现干涉间隙，每一段梁体都作为独立的结构单元存在，既方便后续针对不同载荷工况调整单段梁的截面参数、壁厚尺寸，也能够在实际生产中直接拆分出各构件的下料尺寸，适配型材切割、焊接组焊的加工工艺，不需要额外做复杂的曲面展开处理。从安装边界来看，各支臂的延伸长度与张开角度经过空间校核，预留出了悬架跳动、转向机构运动的安全间隙，不会在极限工况下与周边部件发生运动干涉，整体框架的外轮廓尺寸适配对应车型的底盘布置空间，连接点的位置坐标与整车硬点参数匹配，可直接用于底盘系统的装配校验。

这类桁架式副车架相比传统冲压焊接式副车架，结构重量更轻，生产工艺更简单，适合小批量试制车型或者特种改装车辆的底盘开发使用，在设计过程中可以通过调整梁体的壁厚、截面尺寸快速调整整体刚度，匹配不同载荷等级的车型需求，各独立梁体的结构形式也方便后期做局部结构优化，针对应力集中的位置做加强处理，不需要整体重构模型。在实际工程应用中，该结构可作为副车架设计的基础方案，在此基础上添加安装支架、衬套套管等附属构件，即可完成完整的副车架设计，也可用于底盘系统的运动仿真、刚度强度分析的基础模型，为后续的CAE仿真分析提供准确的几何基础。
