工业标识代码泡罩压合工装结构

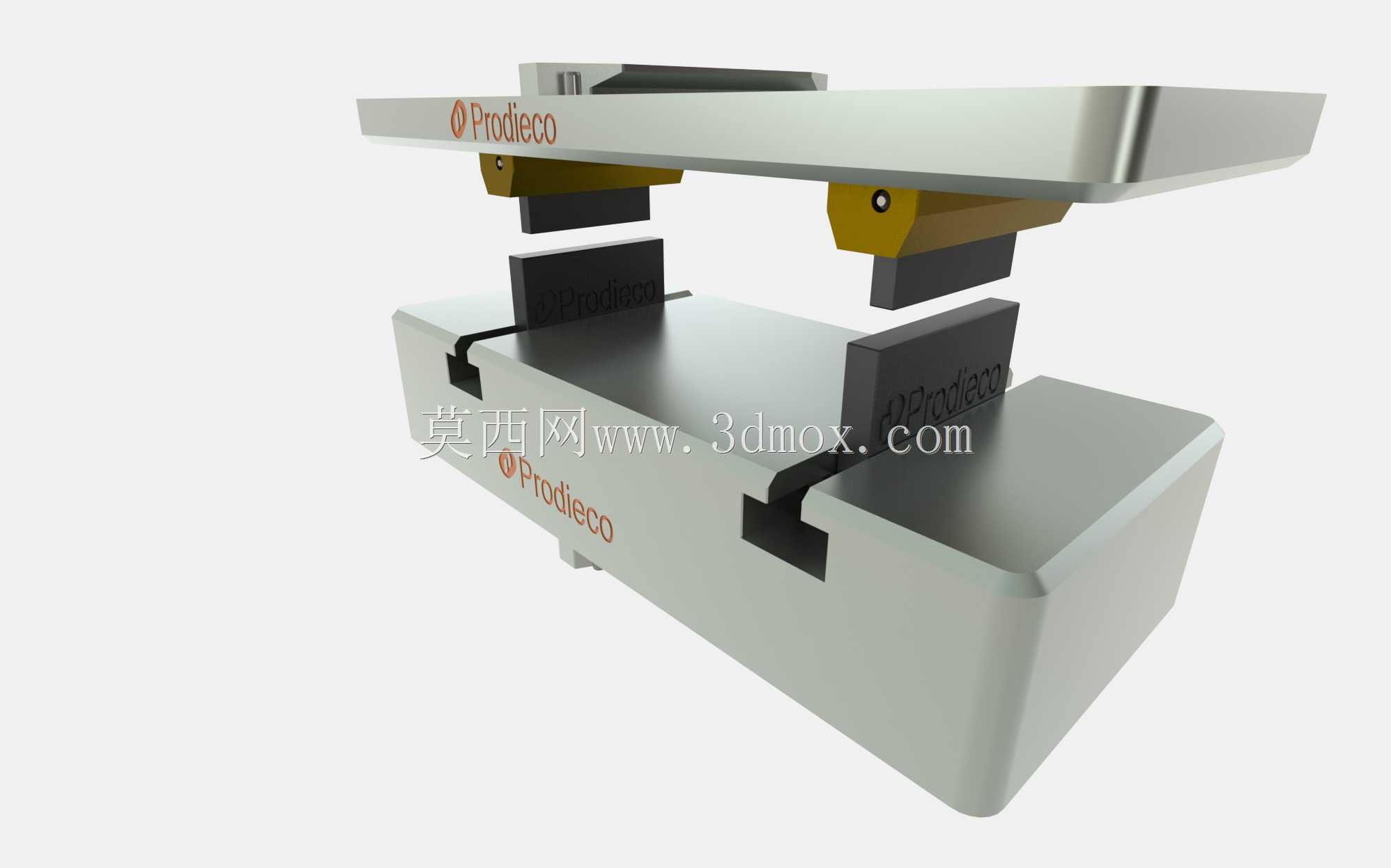

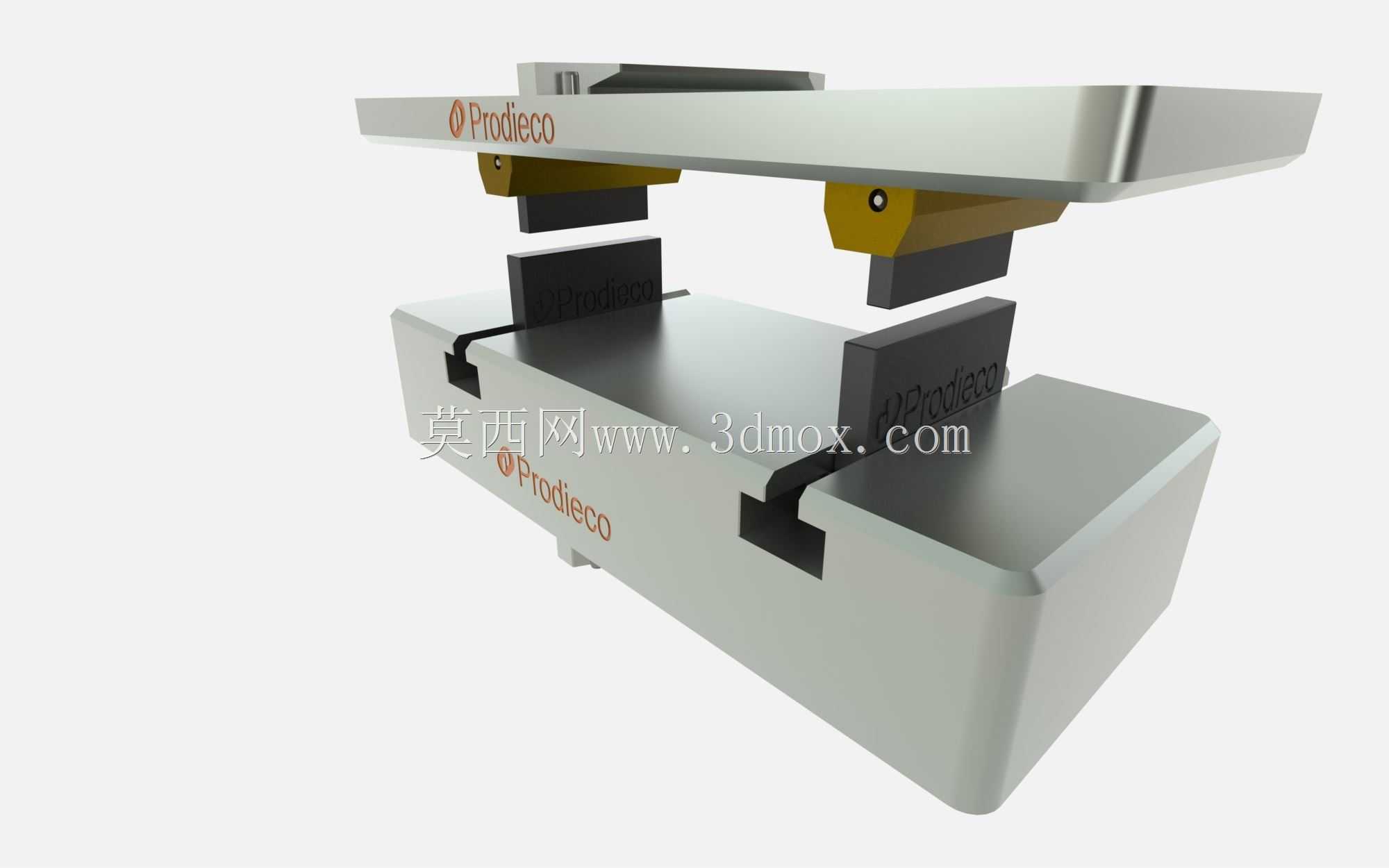

这套结构主要面向工业零部件标识加工环节的泡罩压合作业场景，在金属零部件表面打刻追溯代码、批次标识后，需要在标识区域覆盖透明防护泡罩，避免后续流转、装配、使用过程中标识被油污、刮蹭、腐蚀磨损导致无法识别，这套结构就是专门完成泡罩与工件基准面精准压合定位的专用工装。日常在汽车零部件、精密五金件、液压阀块这类需要全生命周期追溯的零件加工产线，工件完成激光打码或者电化学标刻后，会通过输送线流转到该工位，工装完成泡罩的取料、对位、压合、保压整套动作，相比人工粘贴压合，能保证泡罩与工件表面的贴合度一致，不会出现气泡、偏移、翘边的问题，压合后的防护泡罩能耐受车间内的切削液飞溅、盐雾侵蚀、装配过程的硬物刮擦，保证标识在零件整个服役周期内清晰可辨。从结构设计逻辑来看，这套工装采用上下分体式对位结构，下基座设置有与待加工工件轮廓完全匹配的定位型腔，型腔的定位公差控制在±0.05mm范围内，工件放入后无需额外调整即可完成位置固定，避免压合过程中工件移位导致泡罩偏斜。上压合模块对应泡罩的轮廓设置有柔性压头，压头接触泡罩的面采用与泡罩表面完全贴合的仿形设计，压合过程中压力均匀分布在泡罩整个粘接面，不会出现局部压力过大导致泡罩压裂、或者局部压力不足导致粘接不牢的问题。上下模块之间设置有导向定位结构，合模过程中导向副先完成对位，再带动压头下行接触泡罩，合模行程的终点设置有限位硬限位，保证压合深度一致，不会因为压力行程过大压伤工件表面，也不会因为行程不足导致泡罩粘接强度不够。在安装边界方面，下基座的底部设置有标准的工装安装槽，可以直接固定在常规的台式压力机工作台或者自动化产线的工装工位板上，安装孔位采用通用的孔距设计，不需要额外加工转接板即可完成快速换装。上压合模块的顶部设置有标准的设备连接接口，可以适配手动压杆、气缸驱动、伺服电缸驱动等不同的动力源，车间可以根据自身的产线自动化程度选择对应的驱动方式，小批量加工场景可以搭配手动压杆使用，大批量自动化产线可以直接接入产线的气动或者伺服驱动系统，不需要对工装主体结构做修改。结构的对位标记设置在上下模块的侧面，日常维护拆装后可以通过标记快速完成对位，不需要重新打表校准，减少工装换型的调试时间。压头部分采用快拆设计，当更换不同规格的工件、需要适配不同尺寸的泡罩时，只需要更换对应的仿形压头和下基座的定位型腔镶件即可，工装的主体框架可以通用，大幅降低多品种小批量生产场景下的工装投入成本。在实际使用过程中，这套结构的压合保压时间可以根据泡罩背胶的固化特性调整，常规的亚克力防护泡罩压合保压时间控制在2-3秒即可达到粘接强度要求，压合完成后上模自动上行，操作人员或者机械手即可取出完成泡罩安装的工件，流转到下一个工序。结构的所有滑动接触面都设计有自润滑衬套，长期高频使用不会出现卡顿、磨损晃量的问题，日常维护只需要定期清理定位型腔内的杂物、检查压头表面是否有粘胶残留即可，不需要复杂的保养流程。针对不同厚度的泡罩，结构上设置有行程微调机构，可以在0-5mm范围内调整压合的下行终点位置，适配0.2mm到2mm厚度范围内的不同材质泡罩压合需求，不需要更换主体零件即可完成参数调整。在对位精度设计上，上下模合模后的对位精度控制在±0.03mm以内，完全覆盖泡罩与标识区域的对位公差要求，压合后的泡罩边缘与标识区域的边缘距离均匀，不会出现泡罩遮挡标识字符、或者泡罩偏移露出粘接边影响外观的问题。下基座的定位型腔边缘设置有排屑缺口，工件带入的少量切屑、灰尘可以从缺口排出，不会因为型腔内积存杂物导致工件放置不平，影响压合精度。
