铜制螺旋压紧式焊接接地固定夹具结构

在车间焊接作业场景里，这类螺旋压紧式铜夹具是焊工手边最常用的辅助工装之一，主要承担焊接回路接地端的固定导通作用，同时也可临时压紧小型待焊工件，避免焊接过程中工件移位、接地虚接引发的电弧不稳、工件烧穿等问题。不同于常见的铸铁焊接夹具，这款主体采用黄铜材质加工，核心考量是焊接作业中接地端需要极低的接触电阻，黄铜本身导电性能优异，同时在焊接飞溅的高温环境下不易粘连焊渣，日常清理维护更便捷，长期使用后接触面的导通性能衰减幅度远低于钢制夹具。

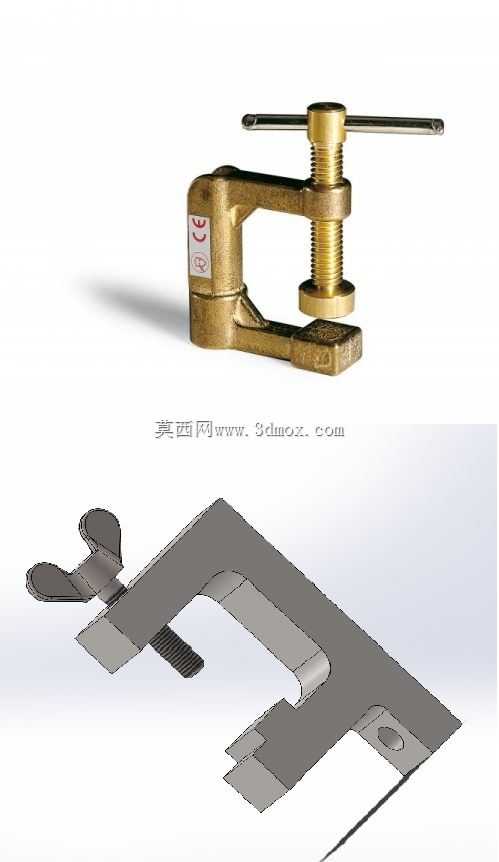

从结构设计逻辑来看，整体采用C型开口框架结构，这种结构的优势在于开口深度可以适配不同厚度的工作台边、工件搭边位置，不需要额外预留过大的操作空间，焊工单手即可完成装夹定位。框架的上横梁加工有内螺纹通孔，配合黄铜材质的压紧螺杆，螺杆顶端穿有可拆卸的金属操作杆，不需要额外配套扳手，转动操作杆即可带动螺杆上下进给，实现夹紧与松脱动作，螺杆底端设计有圆形压盘，压盘与螺杆端部采用活动铆接结构，夹紧过程中压盘可以自适应贴合被夹持面的微小角度偏差，避免螺杆端部直接刮伤工件表面，同时增大接触面积，降低接触电阻，保证焊接回路的导通稳定性。框架底部的夹持面做了滚花防滑处理，当夹具夹在钢制工作台边缘或者工件搭边位置时，滚花纹路可以嵌入接触面的微小氧化层，进一步避免焊接大电流通过时夹具出现移位、虚接打火的问题。

从实际使用的尺寸边界来看，这类夹具的C型开口高度通常在50mm到80mm区间，开口深度在40mm左右，既可以夹持常规厚度的钢板搭边，也能卡在多数焊接工作台的侧边上，整体重量控制在300g到500g之间，焊工可以随手挪动，不需要借助起重设备，适配单人焊接作业的操作节奏。螺杆的进给行程通常在30mm到50mm区间，不需要完全旋出螺杆即可适配不同厚度的被夹持件，减少装夹的操作时间。框架的转角位置做了圆弧过渡处理，没有尖锐的加工棱角，避免焊工在挪动、装夹过程中被划伤，同时圆弧过渡的结构也能降低应力集中，在频繁夹紧、松脱的受力循环下，框架转角位置不容易出现开裂变形，延长工装的使用寿命。

在功能设计上，这款夹具除了满足接地导通的核心需求外，侧面预留的标识位置可以粘贴设备编号、校验标签，方便车间对工装进行统一管理，螺杆与框架的螺纹配合采用中等间隙配合，长期使用后即使有少量焊渣、粉尘进入螺纹间隙，也不会出现螺杆卡滞无法转动的问题，日常维护只需要定期在螺纹位置涂抹少量导电膏，即可同时保证螺纹转动顺畅与接触导通性能。不同于磁吸式接地夹具，这款螺旋压紧式夹具不受工件材质导磁性的影响，哪怕是夹持不锈钢、铜质工件，也能通过机械压紧力保证可靠接触，不会出现磁吸夹具在非导磁工件上无法固定的问题，适配的焊接作业场景更广，不管是手工电弧焊、二氧化碳气体保护焊还是氩弧焊作业，都能稳定提供可靠的接地连接。

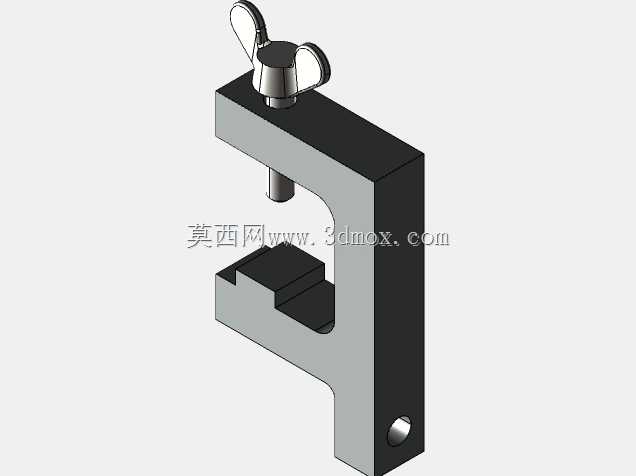

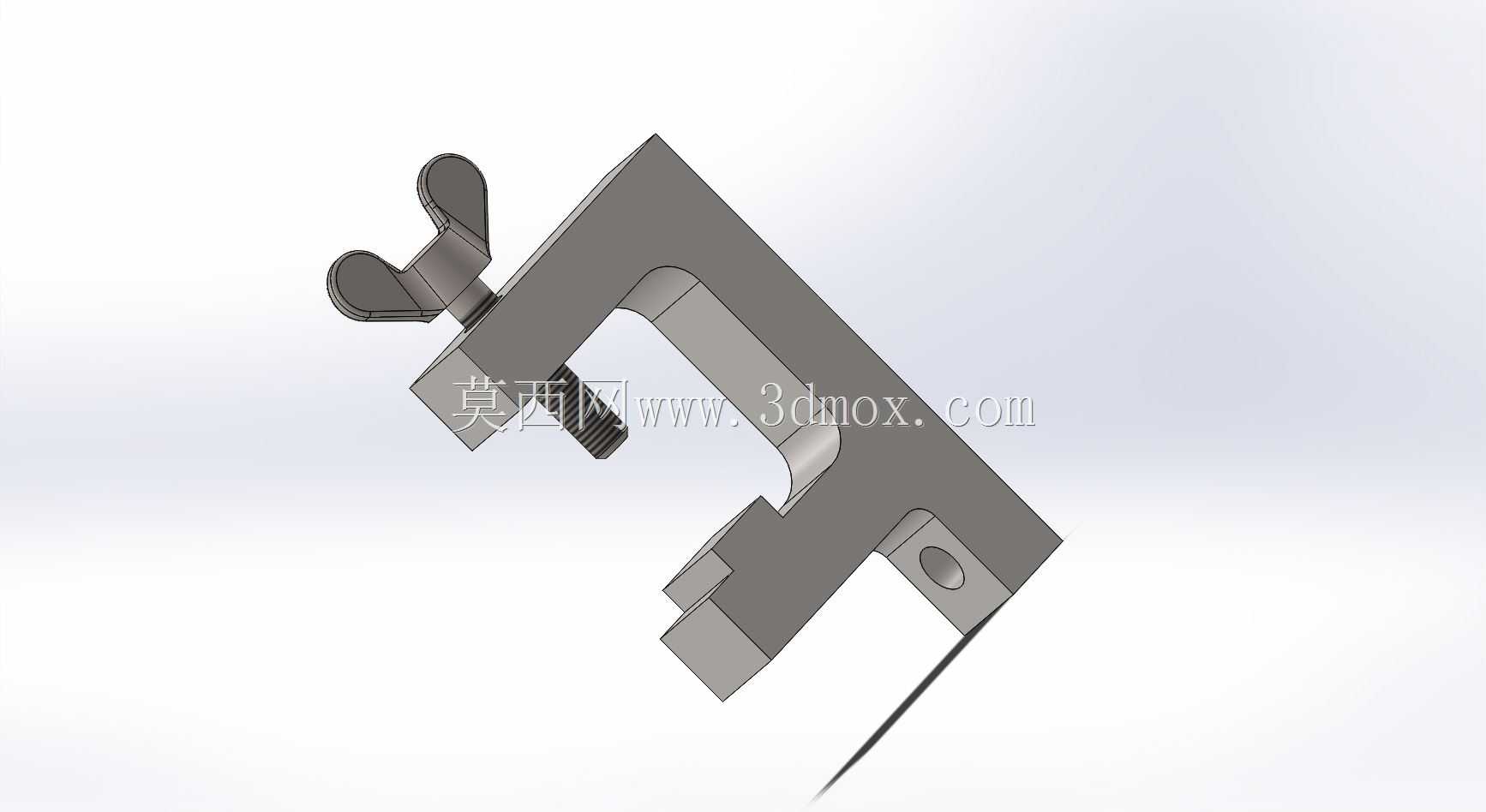

从建模细节来看，模型完整还原了夹具的所有装配关系，包括螺杆与框架的螺纹配合间隙、压盘与螺杆的活动连接结构、操作杆与螺杆顶端通孔的配合关系，甚至框架表面的锻造纹理、标识区域的细节都做了还原，结构工程师在做焊接工位工装排布、焊接作业仿真时，可以直接调用该模型，不需要重新测绘建模，能够有效提升工位设计的效率。同时模型的结构尺寸完全按照实际工业级焊接接地夹具的参数设计，不存在比例失真、结构干涉的问题，在做装配仿真时可以真实模拟夹具的装夹动作、进给行程，验证不同厚度工件下的装夹可行性，避免设计阶段出现工装选型与实际工件不匹配的问题。

在实际车间应用中，这类夹具往往会和焊接电缆的接地端子直接连接，框架尾部设计有接线螺栓位置，可以将电缆端子直接压接在夹具上，不需要额外做转接结构，减少回路中的接触点，进一步降低整个焊接回路的电阻，减少大电流焊接时的接头发热问题。压盘的接触端面做了平面度处理，夹紧后和被夹持面的接触面积可以达到90%以上，避免小面积接触导致的电流密度过大，出现接触面烧蚀、夹具与工件粘连的问题。整体结构没有易损的弹性零件，所有部件都是金属切削、锻造加工而成，哪怕在车间多尘、多焊接飞溅的恶劣环境下，也能长期稳定工作，故障率远低于带弹簧结构的快速夹钳类接地夹具，是焊接工位上通用性极强的基础工装。
