螺旋与直锥组合齿轮传动结构展示

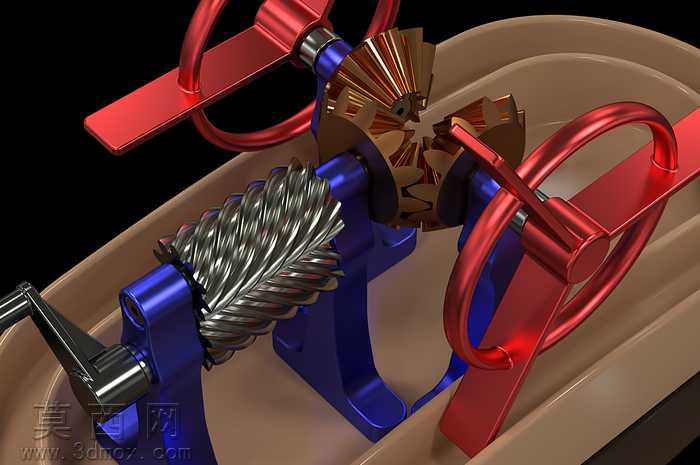

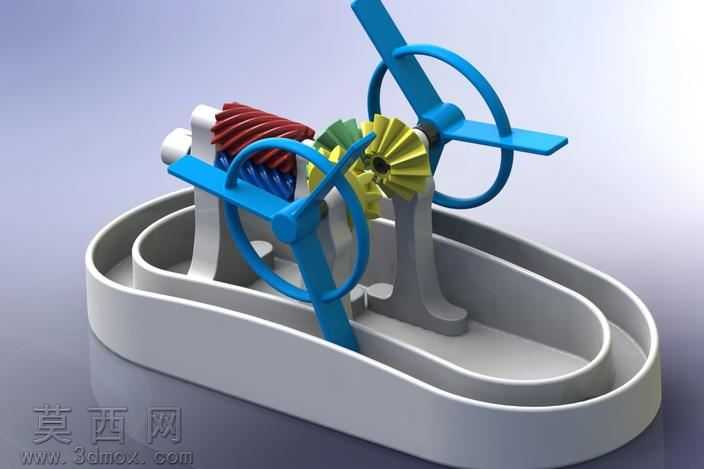

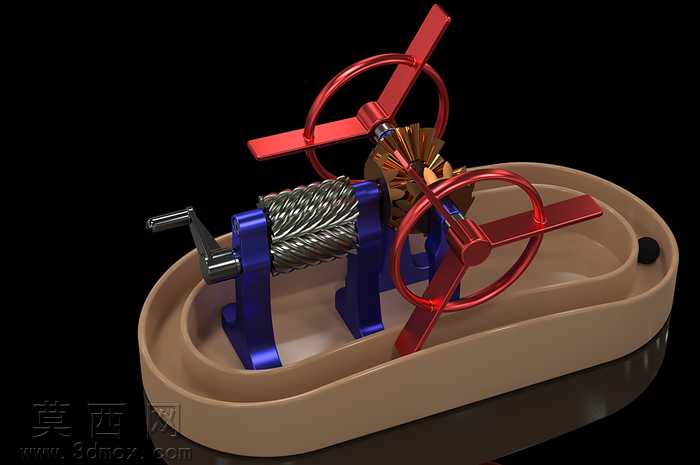

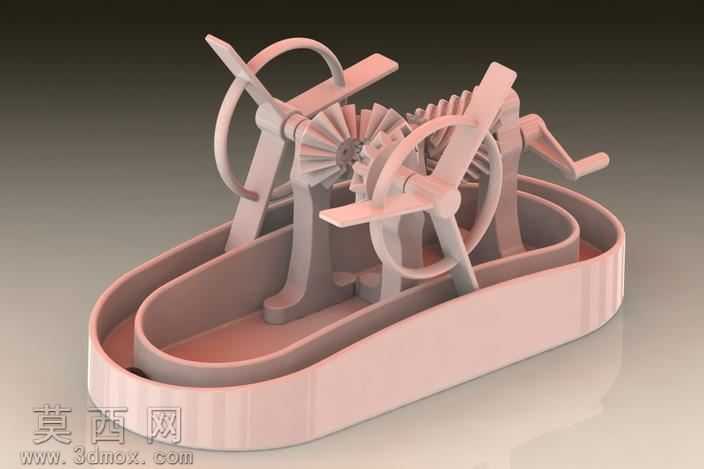

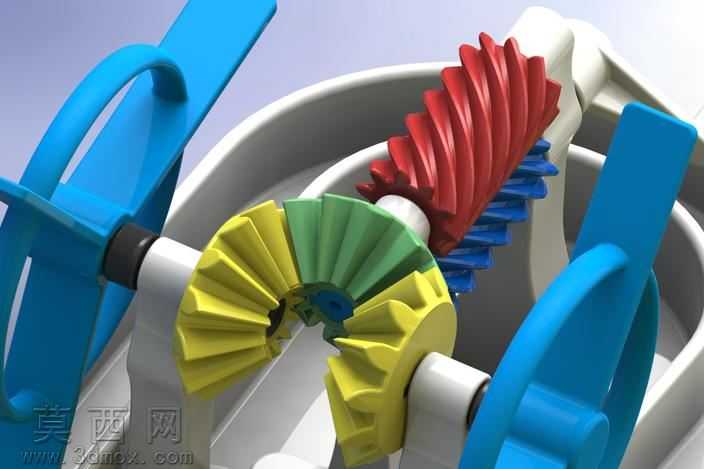

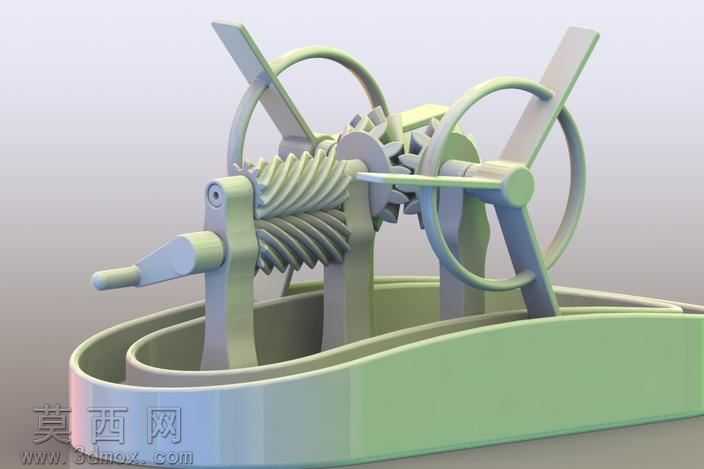

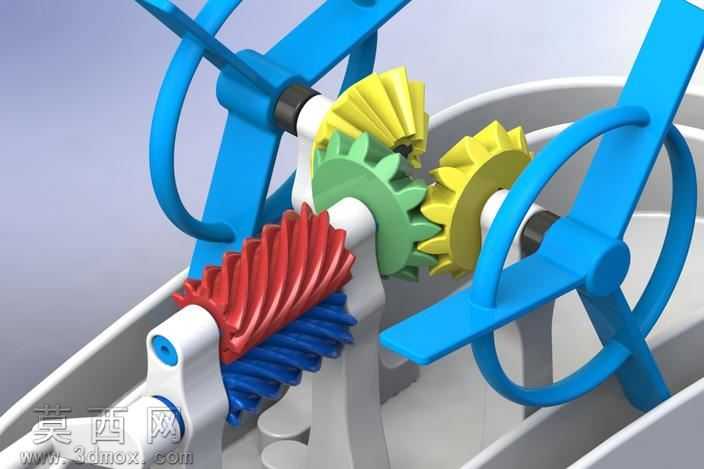

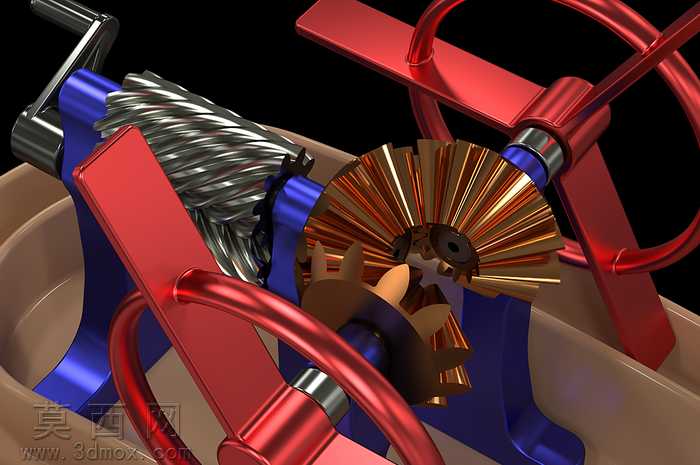

本作品为螺旋齿轮与直锥齿轮组合的传动结构三维建模成果，建模过程中优先梳理两类齿轮的啮合逻辑与传动路径，先完成核心齿轮零件的参数化建模：针对螺旋齿轮，严格按照斜齿螺旋角、齿距、齿顶高系数等参数生成螺旋齿廓，通过扫掠特征完成齿形构建，保证齿面螺旋升角均匀一致，齿根过渡圆角符合机械加工的工艺要求，避免应力集中的结构缺陷；针对直锥齿轮，以节锥角为基准构建分锥面，通过渐开线齿形沿锥面径向阵列生成轮齿，保证轮齿从大端到小端的齿厚均匀过渡，啮合时齿面接触区域符合设计预期。完成单个齿轮零件建模后，按照传动装配关系完成整体结构组装，装配过程中严格对齐各齿轮的回转轴线，保证螺旋齿轮与锥齿轮的啮合间隙处于合理范围，同时搭配支撑基座、操作手柄、环形防护构件等附属结构，还原整套传动机构的完整形态。材质与渲染阶段，针对不同构件匹配对应材质属性：金属齿轮部分采用高反射金属材质，调整粗糙度参数模拟经过精加工的金属齿面质感，通过环境贴图反射表现齿面的金属光泽；支撑基座部分采用深蓝色磨砂金属材质，与红色的环形构件、手柄结构形成鲜明的色彩区分，红色构件采用半亮面烤漆金属材质，调整高光参数表现漆面的光滑质感；底部承托结构采用哑光棕褐色工程塑料材质，弱化附属结构的视觉权重，突出核心齿轮传动部分的展示效果。渲染时采用三点布光方案，主光从侧上方打亮齿轮啮合区域，突出齿面的结构细节与金属反光，辅光补充暗部亮度避免结构死黑，轮廓光勾勒构件边缘提升整体层次感，最终渲染效果清晰展现螺旋齿轮与直锥齿轮的配合关系，直观呈现两类齿轮组合传动的结构特点，可用于机械传动原理演示、结构教学参考等场景，建模过程中对齿轮啮合精度的把控，也保证了模型可用于后续的运动仿真验证，直观展示动力从输入端到输出端的传递过程，体现不同类型齿轮搭配实现传动方向转换、扭矩传递的设计思路。
