大跨度圆弧拱形钢结构桁架设计

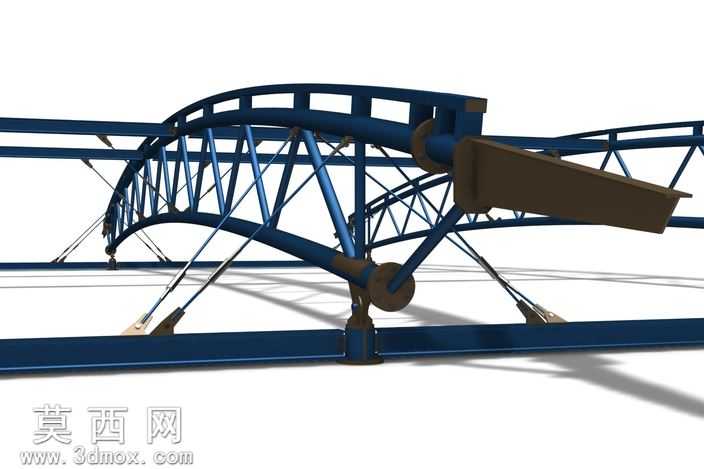

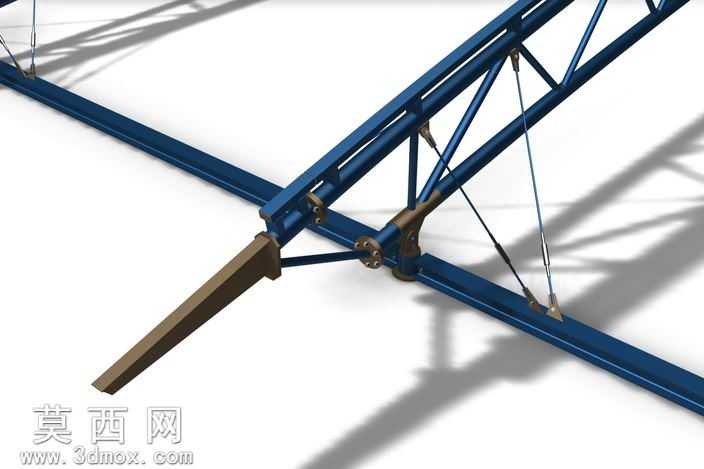

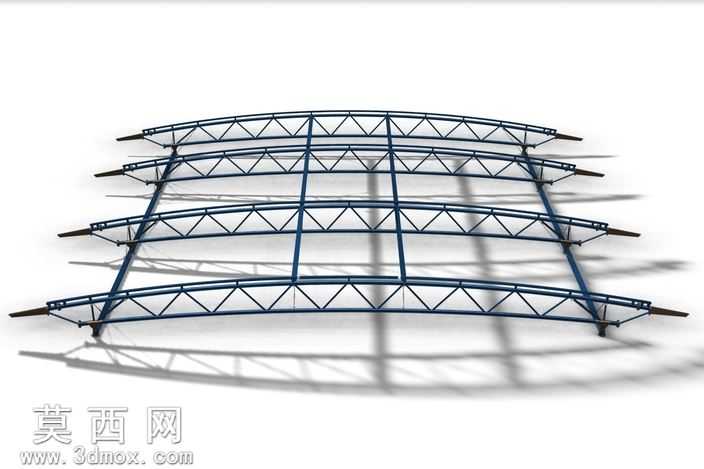

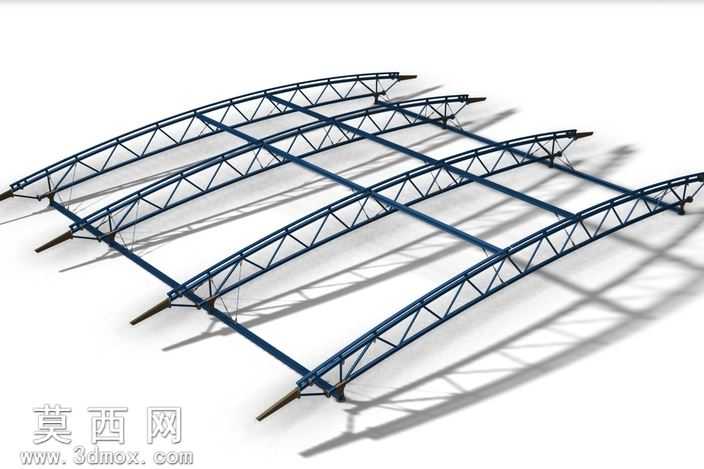

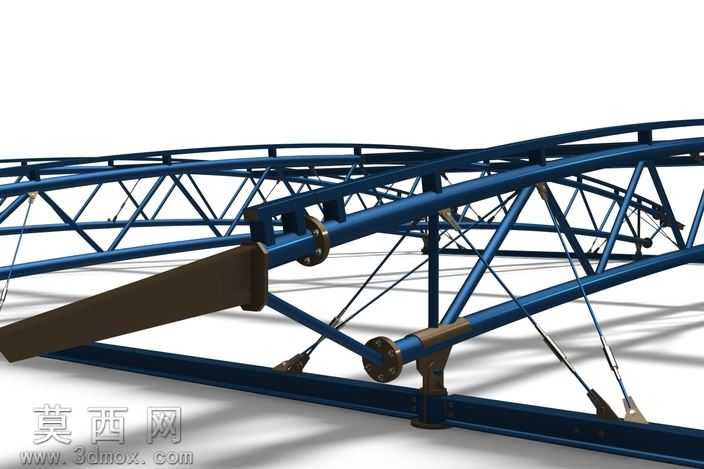

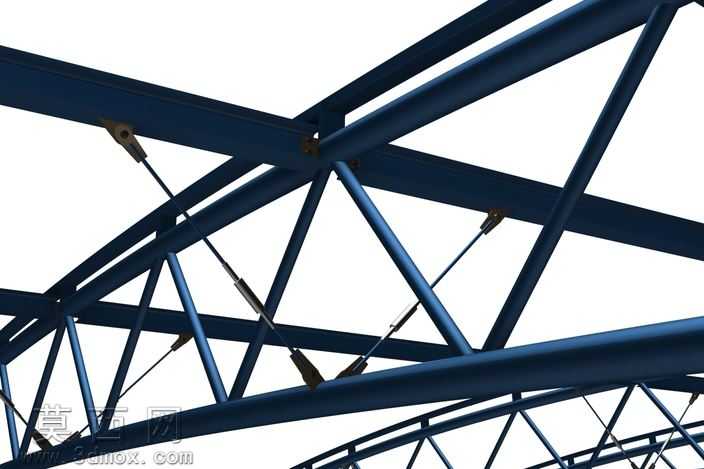

本作品为大跨度圆弧拱形钢结构桁架三维模型，建模过程严格遵循钢结构桁架设计规范，采用参数化建模方式搭建整体结构体系。建模阶段首先确定圆弧拱的曲率半径与跨度参数，以空间三维坐标系定位上下弦杆的节点坐标，上弦杆沿预设圆弧轨迹排布，下弦杆采用水平直线段搭配端部起坡的构型，匹配屋盖结构的排水与受力需求。腹杆体系采用三角腹杆排布形式，通过三维软件的杆件生成功能，逐一定位每根腹杆的两端连接节点，确保所有杆件轴心交汇于节点位置，避免结构受力时产生附加弯矩。模型中对所有节点连接处做了精细化处理，还原了实际工程中的节点板、加劲肋以及支座连接构件，端部支座采用铰接受力构型，匹配桁架结构的静定受力特性，可清晰展示桁架与下部支撑结构的连接逻辑。材质设置阶段，主体承重杆件赋予深蓝色哑光金属漆材质，还原工程中钢结构防腐涂装的视觉效果，节点连接部件赋予深褐色铸钢材质，区分不同构件的材质属性与受力角色，拉索类构件赋予银灰色金属拉丝材质，体现柔性拉杆的材质特性。渲染阶段采用三点布光方案，主光源模拟自然光从侧上方照射，清晰呈现桁架的空间层次与杆件阴影关系，辅助光源补亮结构暗部细节，环境光添加柔和的环境反射效果，让金属材质的质感表现更加真实。设计思路上，该圆弧桁架充分利用拱形结构的受力优势，将屋面竖向荷载转化为杆件的轴力，大幅降低大跨度结构的构件截面尺寸，中空的结构形式有效减轻结构自重，同时提升建筑内部的净空高度，适用于大型厂房、场馆、站台等大跨度屋盖承重场景。模型完整还原了桁架的空间拓扑关系，每根杆件的截面尺寸、节点连接方式都符合实际工程设计逻辑，可用于结构受力演示、施工方案模拟、建筑方案展示等场景，清晰呈现圆弧桁架的结构组成与受力传递路径，帮助观者理解拱形桁架的力学优势与构造特点。
