科研实验室用长杆型实验支撑构件

在材料力学性能测试、小型光学实验搭建、精密传感组件校准这类科研实验场景中，这类长杆型支撑构件是实验台架上最常用的基础承载部件之一，很多初次搭建实验台的设计人员容易忽略这类杆件的参数匹配，往往会导致整套实验装置出现共振、挠度超标、安装干涉等问题，直接影响实验数据的准确性。从实际使用场景来看，这类杆件主要承担横向挂载实验组件、纵向传递加载力、作为位移导向基准三类核心功能，比如在材料拉伸试验的辅助台架上，它可以作为应变片的挂载基准杆，避免实验台自身振动传递到传感元件上；在小型流体实验回路中，它可以作为管路的支撑横梁，抵消管路内流体脉动带来的晃动；在光学平台的辅助拓展架上，它可以作为光学镜片调整架的安装导轨，保证光路调整的直线度基准。

设计这类构件的时候，首先要明确的是使用场景的载荷边界，不能直接套用通用圆管的参数。如果是用于精密测量类实验台，杆件的长径比需要控制在合理区间，避免自重带来的绕度影响测量精度，通常会选用空心薄壁结构，在保证整体刚度的前提下降低自重，减少对实验台台面的局部压强；如果是用于加载类实验的支撑，杆件的壁厚需要根据最大加载力做抗弯截面模量校核，同时要考虑端部的连接形式，是采用螺纹旋入实验台台面的安装孔，还是采用法兰盘压接固定，不同的连接方式对应的端部结构设计完全不同，螺纹连接的话需要在杆件端部加工足够长度的外螺纹，同时要做退刀槽处理保证螺纹旋合到位，法兰连接的话则需要在端部焊接连接法兰，提前配钻安装孔位，保证和台面孔位的同轴度。

从安装边界来看，这类长杆构件的安装需要匹配实验台台面的T型槽或者标准安装孔距，通常实验台的安装孔是按照公制标准模数排布的，所以杆件的有效长度需要避开孔位的干涉区间，同时杆件的外径尺寸要和常用的实验夹具、抱箍、滑动座的内孔尺寸匹配，方便实验人员快速加装各类实验组件。杆件的表面处理也需要根据使用场景调整，如果是用于有腐蚀性试剂的化学实验室，杆件表面需要做硬质阳极氧化处理，提升耐锈蚀能力；如果是用于光学类洁净实验室，杆件表面需要做哑光发黑处理，避免环境光在杆件表面产生反射干扰光学测量；如果是用于普通力学实验室，做常规的喷塑或者镀锌处理即可满足使用需求。

很多设计人员在建模这类构件的时候，容易忽略杆件的直线度公差要求，实际上作为实验台的支撑基准件，杆件的直线度公差需要控制在每米长度0.1毫米以内，否则挂载在上面的实验组件会出现倾斜，导致加载力方向偏移、光路偏折等问题。另外在端部连接位置，需要设计限位结构，避免杆件在实验过程中出现轴向窜动，比如在螺纹连接的根部加工一个定位轴肩，旋紧之后轴肩紧贴台面，既可以保证安装的垂直度，也能承受一定的轴向冲击力。如果是需要在杆件上滑动安装组件的场景，杆件的外圆尺寸公差需要控制在h7级别，表面粗糙度达到Ra1.6以下，保证滑动座移动的时候没有卡滞、间隙均匀。

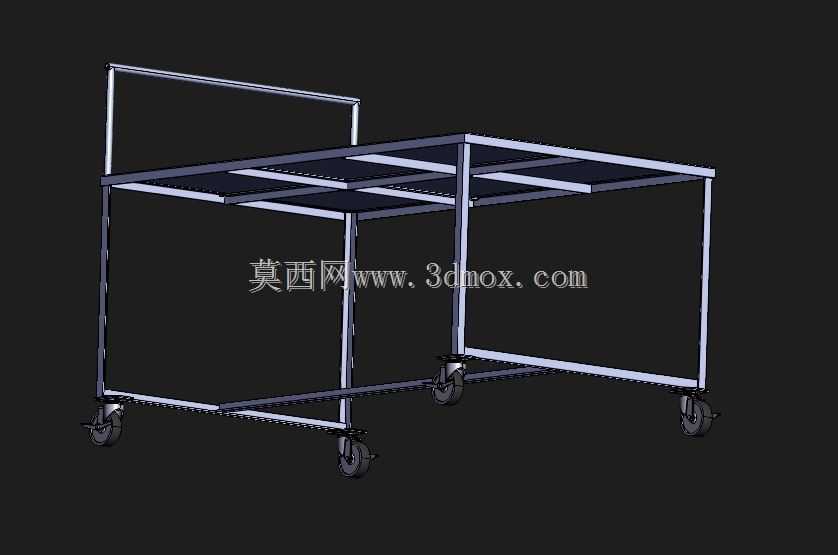

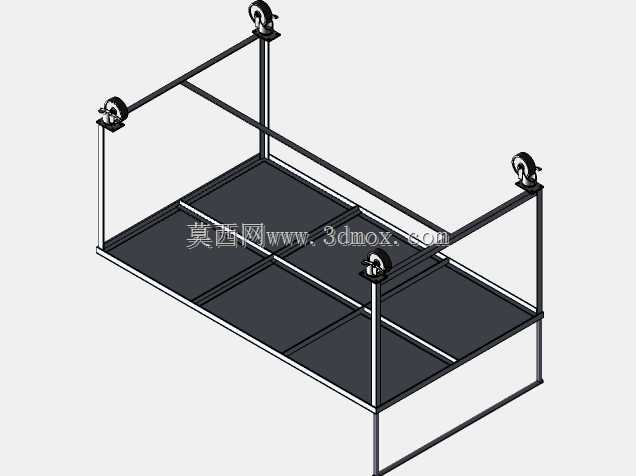

在实际的实验台搭建过程中，这类长杆构件往往不是单独使用的，通常会和直角固定夹、十字连接夹、滑动支座等配件配合，组成不同高度、不同跨度的支撑框架，所以建模的时候需要提前考虑和这些标准配件的配合尺寸，比如杆件外径如果选20毫米，就要匹配市面上通用的20毫米孔径的实验固定夹，不要随意设计非标准的外径尺寸，否则会导致后期配件采购困难，增加实验台的搭建成本。另外杆件的两端需要做倒角处理，避免安装的时候刮伤实验人员或者刮破实验线路，倒角尺寸通常取C1即可，既可以去除毛刺，也能方便杆件穿入夹具的安装孔内。

从结构刚度的角度考虑，空心杆件的壁厚选择也有讲究，并不是越厚越好，壁厚过大会增加杆件自重，导致实验台台面的负载冗余降低，壁厚过小则会导致刚度不足，容易出现弯曲变形，通常对于长度在1米以内的实验支撑长杆，选用外径20毫米、壁厚2毫米的薄壁钢管就可以满足大部分常规实验的支撑需求，如果长度超过1.5米，则需要适当加大外径或者增加内部支撑筋，或者在杆件中间位置加装辅助支撑点，避免杆件中部绕度过大。在做三维建模的时候，需要把这些实际使用中的约束条件都体现到模型里，比如端部的连接结构、表面处理对应的纹理、公差配合对应的尺寸标注基准，这样其他设计人员调用这个模型的时候，可以直接根据自己的实验场景调整参数，不需要重新测绘建模，提升实验台的设计效率。
