工业生产用抬起式方管焊接托盘支撑架

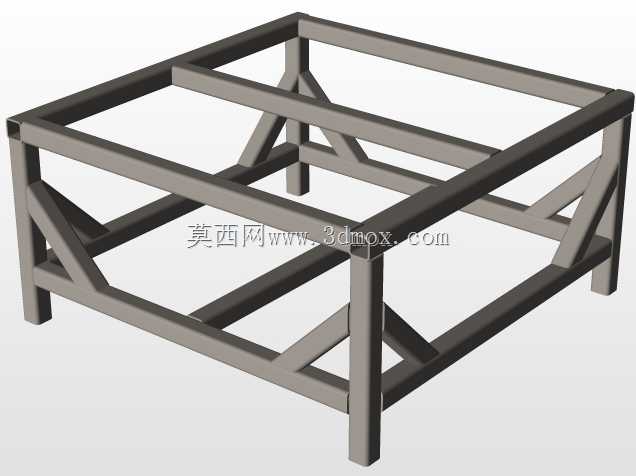

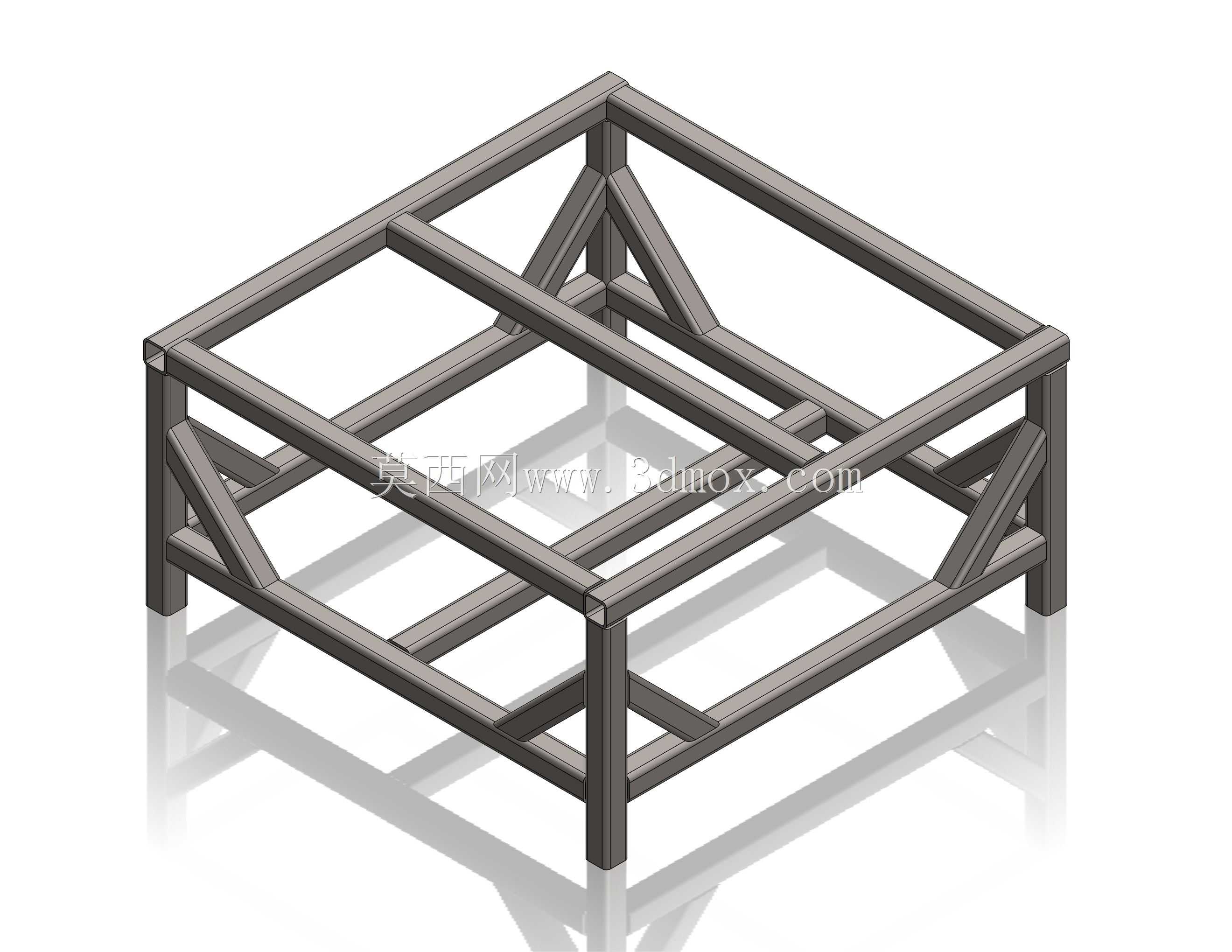

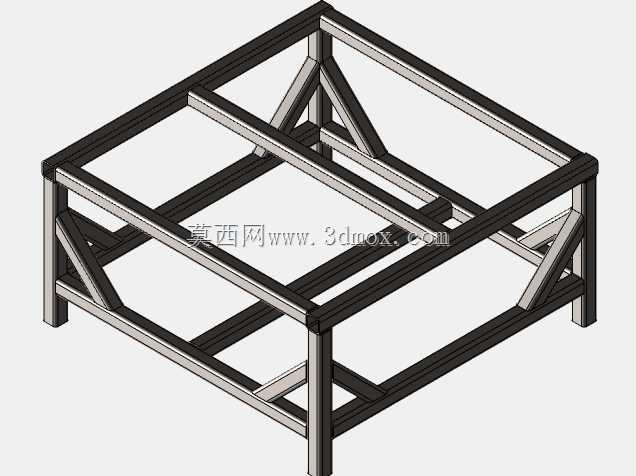

在板金加工类离散制造产线的上料工位，这类抬起式托盘架是衔接人工码垛与自动化加工单元的核心过渡承托部件，很多工厂在配置自动打孔、折弯单元时，往往会忽略原料托盘的抬升适配问题，直接将堆垛好的板材托盘放在地面上，会导致后续的自动送料机构取料高度不匹配，要么需要额外增加机械臂的垂直行程，要么需要人工逐件抬料上料，既增加设备投入成本，又拉高一线操作工人的劳动强度，还容易在人工抬料过程中出现板材刮蹭、边角磕碰的质量问题。这款托盘支撑架的整体框架采用标准规格方管焊接成型，整体为矩形框式结构，四条垂直支腿作为主要承力部件，支腿底部预留了安装固定孔位，可以直接通过膨胀螺栓与车间混凝土地面固定，也可以选配脚轮组件实现工位间的灵活转场，适配不同批次生产的工位布局调整需求。框架内部的横向、纵向支撑梁采用等间距排布，每根支撑梁的上平面保持统一水平度，焊接完成后整体做平面铣削加工，保证整个承托面的平面度误差控制在合理范围内，避免放置托盘后出现局部倾斜，导致托盘上堆叠的板材滑落。框架的边角位置全部加焊三角形加强筋，这部分结构是针对重载堆垛场景做的强化设计，当托盘上满载金属板材时，框架的四个角点是应力集中最明显的位置，如果没有斜向加强筋的支撑，长期满载使用很容易出现支腿外张、焊缝开裂的问题，三角形加强筋可以将垂直方向的载荷快速分散到相邻的横向、纵向梁体上，大幅提升整体框架的结构刚性，减少满载状态下的框架形变。框架的整体高度设计参考了常规自动化送料机构的取料基准高度，刚好可以让放置在架体上的托盘上平面与送料机构的进料辊道面保持齐平，送料机构的拨叉或者真空吸吊装置可以直接接触到托盘最上层的工件，不需要额外调整取料高度，也不需要在工位上额外垫高托盘。架体的内部支撑间距经过针对性设计，既保证了承托强度，又预留了足够的空间，方便液压托盘车或者手动叉车的叉臂伸入架体底部，完成带料托盘的上下架操作，不需要额外吊装设备辅助，换料操作只需要一名操作工就能完成，大幅缩短换料等待时间。在焊接工艺的设计上，所有的梁体连接位置都采用满焊工艺，焊接完成后统一做焊渣打磨、去毛刺处理，避免尖锐边角划伤操作工或者刮蹭工件表面，架体表面可以根据车间的使用场景做喷塑或者喷漆处理，提升防锈耐腐蚀能力，适配焊接车间、板金加工车间存在少量切削液、焊接飞溅的使用环境。这款架体的承托面尺寸适配行业内通用的标准工业托盘，不需要单独定制特殊规格的托盘，工厂现有存量的木托盘、塑料托盘、金属托盘都可以直接放置使用，不需要额外的适配改造。在实际使用过程中，这类架体除了用于板金加工产线的原料抬升，也可以用于装配工位的工件临时存放、仓储区域的重物离地存放，避免托盘直接接触地面导致的受潮、底部积灰问题，框架的开放式结构也方便日常的工位清洁，不会出现卫生死角。设计过程中针对不同的载荷需求，可以通过调整方管的壁厚来调整整体承载能力，不需要改动整体的框架结构，就可以适配从轻量塑料工件到重载金属板材的不同承托需求，整体结构没有复杂的异形零件，所有构件都是标准型材，加工难度低，制作周期短，后期维护也十分方便，哪怕出现局部磕碰变形，只需要切割更换对应的型材段就能完成修复，不需要整体更换架体，使用成本远低于定制的铸铁工作台或者型材组装架。
