可3D打印开源双足步行机器人结构

这款双足步行机器人的结构设计完全适配桌面级FDM3D打印工艺，所有承力部件的壁厚均设置为2mm以上，打印时无需额外添加支撑结构，仅需常规PLA耗材即可完成全部结构件的制作，大幅降低了个人开发者、学生群体制作仿生步行机器人的门槛。从实际应用场景来看，该结构可作为高校机器人工程、机械电子工程专业的教学实验载体，用于开展步态规划算法验证、舵机闭环控制调试、多自由度协同运动实验，也可作为青少年科创教育的实操项目，帮助学习者理解连杆运动、重心调整、嵌入式控制在步行机器人上的实际应用。

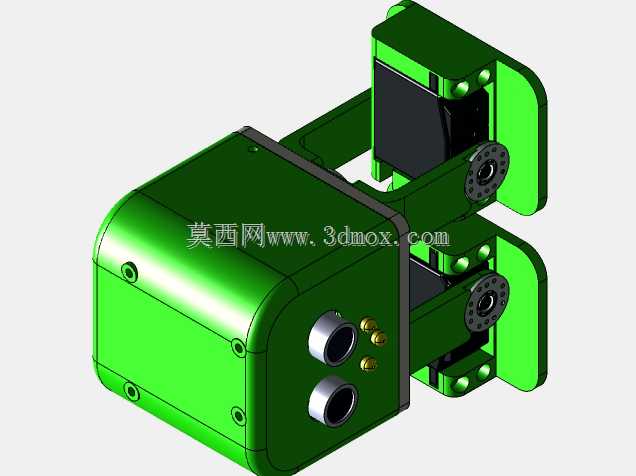

设备的核心控制单元采用开源硬件架构，主控板安装在机身前部的密封舱内，舱体预留了超声波传感器的安装孔位，可直接插接对应模块实现障碍物检测、自主避障的功能扩展，机身两侧的接口预留了I2C、数字IO的扩展空间，可根据需求加装红外循迹模块、蓝牙通信模块甚至小型机械爪，拓展更多交互功能。动力部分采用两个标准尺寸的数字舵机分别驱动两侧腿部机构，舵机安装位设计了嵌入式的卡槽与螺丝固定孔，舵机输出轴直接与腿部的转动关节连接，省去了额外的传动连杆，减少了传动间隙带来的运动误差，关节处的转动配合面预留了0.2mm的装配间隙，打印完成后仅需简单去除支撑毛刺即可实现顺畅转动，无需额外打磨。

设计思路上，整体结构采用了重心前置的布局方案，将重量较大的电池、主控板都布置在靠近机身前部的位置，配合腿部关节的转动限位设计，可在静态站立时保持重心落在双脚支撑面范围内，降低步态调整时的倾覆风险。腿部的转动范围做了机械限位，单腿前后摆动的角度限制在±45°以内，避免舵机超行程转动导致的结构损坏或步态失稳，脚部的支撑面做了加宽处理，接触地面的平面平整度公差控制在0.1mm以内，保证站立时的稳定性。机身外壳采用分体式拼接设计，上下壳通过卡扣与M3螺丝组合固定，既方便拆装调试内部电路，也能在摔落时通过卡扣的微小形变吸收冲击力，保护内部电子元件。

从安装边界尺寸来看，整机装配完成后的长度约为95mm，宽度约为60mm，高度约为75mm，整体重量控制在180g以内，对舵机的扭矩要求不高，常规9g金属齿舵机即可满足驱动需求，所有安装孔位均采用标准M2、M3螺丝规格，无需定制特殊紧固件，电子元件的布线槽都设计在结构件的内侧，装配时可将导线完全隐藏在结构内部，避免运动过程中导线与关节发生干涉。机身前部的传感器安装孔位间距为22mm，完全匹配市面上常见的HC-SR04超声波模块的安装尺寸，无需额外打孔或制作转接件即可直接安装。

在实际调试过程中，该结构的步态规划可通过调整舵机的转动角度时序实现，由于关节数量少，仅需两个舵机即可完成前进、转向的基础动作，控制逻辑相对简单，非常适合嵌入式开发入门者学习运动控制相关的知识。结构件的打印方向都做了优化，所有承力方向都与3D打印的层纹方向垂直，大幅提升了结构件的抗弯折强度，正常步行运动过程中不会出现结构件断裂的问题，关节处的转动接触面设计了微小的储油槽，可涂抹少量润滑脂降低转动摩擦，提升舵机的使用寿命与运动平顺性。
