斯波吉纳斯塔瓦克公制双外螺纹快插接头

在气动控制回路、低压流体输送管路、小型液压辅助回路的现场布设中，这类双公制螺纹规格的快插式接头是管路对接环节的常用基础连接件，尤其适配两端均为公制螺纹接口的管路对接场景，无需额外搭配转接头即可完成同标准螺纹回路的连通，能有效减少管路转接点的泄漏风险。从实际使用场景来看，这类接头常应用在车间气动工具供气管路、小型设备冷却循环水路、低压润滑脂输送管路中，承担管路分段对接、终端元件与主管路连通的作用，相比传统的螺纹硬对接结构，其快插端的设计可以大幅缩短现场管路装拆的时间，在设备日常维护、管路改线作业中能有效降低停机时长。

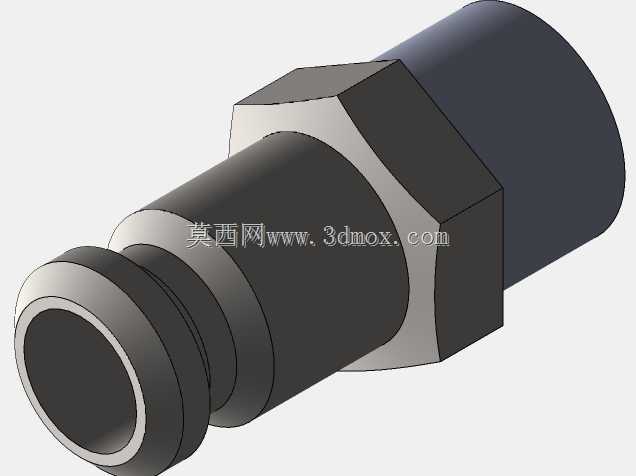

从结构设计逻辑来看，接头整体采用六角主体加两端接口的布局，中部的六角结构完全适配标准开口扳手的夹持尺寸，安装时可以通过扳手施加稳定的拧紧力矩，避免拧紧过程中接头本体打滑造成的螺纹损伤，也能保证螺纹啮合处的密封压力达到设计要求。一端为标准公制外螺纹结构，螺纹牙型加工精度满足公制螺纹的公差配合要求，安装时搭配对应规格的密封垫片或者生料带即可实现端面或者螺纹副的密封，可适配同规格的内螺纹阀块、管路接头、设备壳体接口。另一端为快插式竹节倒刺结构，外壁设计有多道环形凸起的止退棱，插入对应内径的柔性软管后，倒刺结构会嵌入软管内壁，配合外置的喉箍锁紧即可实现可靠的管路连接，能承受常规气动、低压流体回路的工作压力，不会出现软管受压脱落的问题。

从安装边界尺寸来看，这类接头的六角对边尺寸严格匹配对应螺纹规格的标准扳手尺寸，安装时预留的扳手操作空间只需满足常规开口扳手的转动空间即可，无需额外预留过大的操作余量，适合在设备内部管路排布密集的狭小空间内完成安装作业。接头的整体通径设计与两端接口的通径保持一致，没有出现通径缩口的问题，流体通过时的局部压力损失控制在较低水平，不会因为接头的存在造成回路流量不足的问题。接头本体的外形采用阶梯轴式过渡设计，螺纹段与快插段之间通过锥形面平滑过渡，没有应力集中的直角结构，在承受管路振动、瞬时压力冲击时，应力可以均匀分布在接头本体上，不会出现应力集中导致的接头断裂问题。

在实际选型应用中，这类接头需要匹配两端连接部件的螺纹规格、软管内径参数，同时根据输送介质的特性选择对应的本体材质，常规气动回路使用的黄铜或者镀锌钢制接头即可满足使用要求，若输送具有腐蚀性的流体，则需要选用不锈钢材质的同结构接头。安装过程中，外螺纹端的拧紧力矩需要控制在对应螺纹规格的推荐力矩范围内，避免力矩过大造成螺纹滑牙、接头本体开裂，快插端插入软管的深度需要超过所有倒刺棱的位置，保证每道止退棱都与软管内壁充分接触，外置喉箍的锁紧位置需要对准最后一道倒刺棱的后方，确保锁紧后软管不会在压力作用下脱出。日常巡检过程中，只需检查螺纹连接处是否存在介质渗漏、快插端的软管是否存在老化开裂、喉箍是否出现松动即可，这类结构的接头本身没有活动密封件，长期使用的故障率极低，只要安装过程符合规范，可在额定工作压力下长期稳定工作，无需频繁更换维护。
