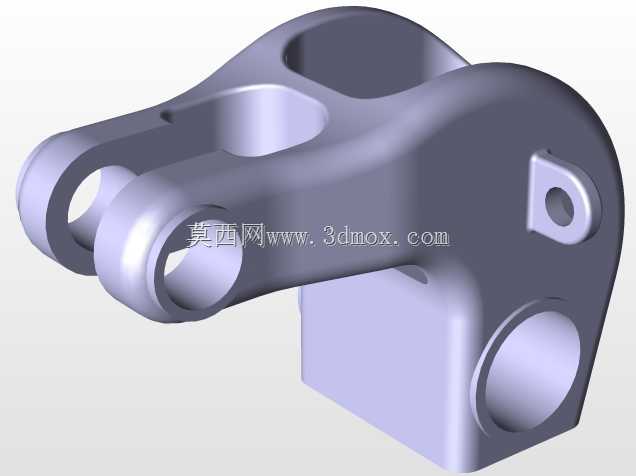

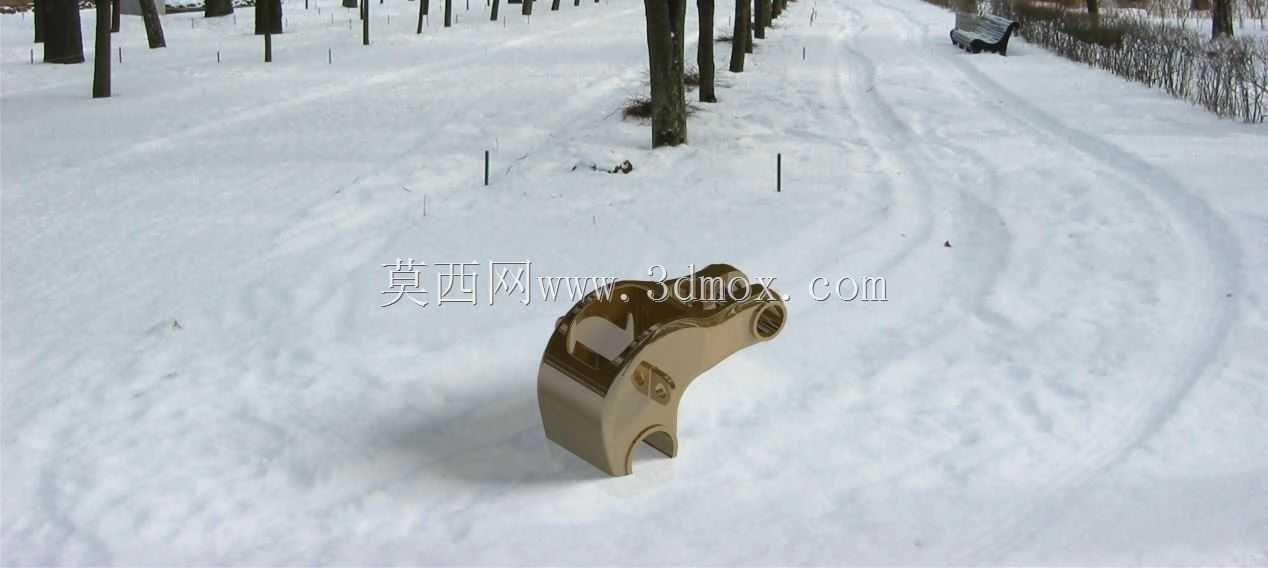

机械连接用异形吊耳结构三维设计

该异形吊耳构件主要应用于重型机械设备的吊装转运、部件间铰接承重场景，常见于工程机械、矿山设备、大型机床的装配检修环节，作为力传递的核心连接件，既要承担静态下的设备自重载荷，也要缓冲转运过程中产生的瞬时冲击载荷，避免应力集中导致的构件断裂失效。从结构功能来看，构件一端设置带通孔的铰接端，用于配合销轴完成与设备主体的铰接连接，通孔内壁做了等厚加强处理，避免销轴反复转动摩擦造成的孔壁磨损，同时铰接端外侧做了圆弧过渡，减少应力集中系数；另一端为带开口槽的卡接端，开口槽的宽度匹配对应安装基座的连接板厚度，槽内两侧设置定位凸台，安装时可快速卡入基座卡槽完成预定位，无需额外扶持即可穿入固定螺栓，大幅提升现场装配效率。设计阶段首先根据额定承载吨位计算构件的最小截面尺寸，结合有限元应力分析结果，对非承重区域做了轻量化挖除处理，在保证整体结构强度满足1.5倍安全系数的前提下，尽可能降低构件自身重量，减少吊装过程中的额外载荷。外形尺寸方面，铰接端通孔的中心到卡接端安装面的垂直距离严格匹配对应设备的安装边界，避免安装后与周边管线、防护结构产生干涉，卡接端的开口槽深度经过精准核算，保证卡入基座后螺栓孔的同轴度误差控制在0.1mm以内，无需二次扩孔即可完成装配。构件整体采用一体化铸造成型后做机加工处理，铰接孔内壁与卡接定位面的表面粗糙度控制在Ra3.2以内，减少装配配合面的摩擦损耗，外轮廓所有棱边均做了R2-R5的圆角过渡，既避免搬运装配过程中锐边划伤操作人员，也能进一步降低应力集中风险。实际选型应用时，需要根据现场的吊装角度调整铰接端的受力方向校核，确保载荷方向与构件的主承重筋板方向一致，避免侧向载荷超出构件的承受范围，安装完成后需要检查卡接端与基座的贴合面间隙，保证间隙不超过0.05mm，避免长期受载产生松动位移。该结构相比传统的直板型吊耳，在同等承重能力下自重降低约22%，同时卡接式的安装结构大幅缩短了现场装配的对位时间，尤其适合狭小空间内的设备部件吊装装配作业，在重型机械的模块化装配场景中具备较高的实用价值。建模过程中对所有配合面的尺寸公差做了参数化关联，调整承载吨位参数时可自动更新各部位的壁厚、孔径尺寸，方便后续同系列不同载荷等级的构件快速改型设计，所有过渡圆角、加强筋的位置都经过拓扑优化验证，材料分布完全贴合主应力传递路径，没有多余的冗余结构。
