工业框架用30x150x100规格铝挤压型材

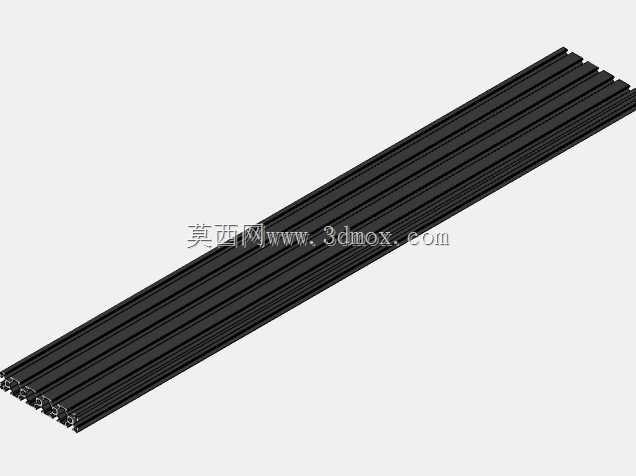

在非标自动化设备机架搭建、生产线防护围栏制作、检测设备工作台框架、输送线侧边支撑结构这类场景里，宽幅铝挤压型材的选用一直是结构工程师做方案时的高频选项，这次的30x150x100规格铝挤压型材，就是针对大跨度平面支撑需求设计的专用构件。先从安装边界说起，这款型材截面宽度达到150mm，厚度方向尺寸为30mm，单段标准建模长度取100mm作为基础单元，建模时预留了沿长度方向的参数化调整接口，做框架排布时可以根据实际跨距直接拉伸长度，不用重新绘制截面草图，能大幅缩短方案阶段的建模周期。

从实际用途来看，这款型材不像小规格20、30系列型材只适合做轻型防护栏或者小型设备支架，150mm的宽面让它自带足够的平面抗弯刚度，单根型材作为横梁使用时，在1米跨距下承受常规设备面板、轻型操作组件的静载荷，挠度可以控制在设备安装允许的范围内，不需要额外增加加强筋或者辅助支撑，很适合用来做大型自动化设备的台面支撑梁、流水线的侧边安装基座，甚至是视觉检测设备的相机安装主梁——毕竟宽幅平面可以直接在型材槽内安装滑块、螺母，不需要额外焊接安装板，调整安装位置时只需要松开T型螺栓就能滑动移位，后期改线调整的灵活性比焊接钢架高很多。

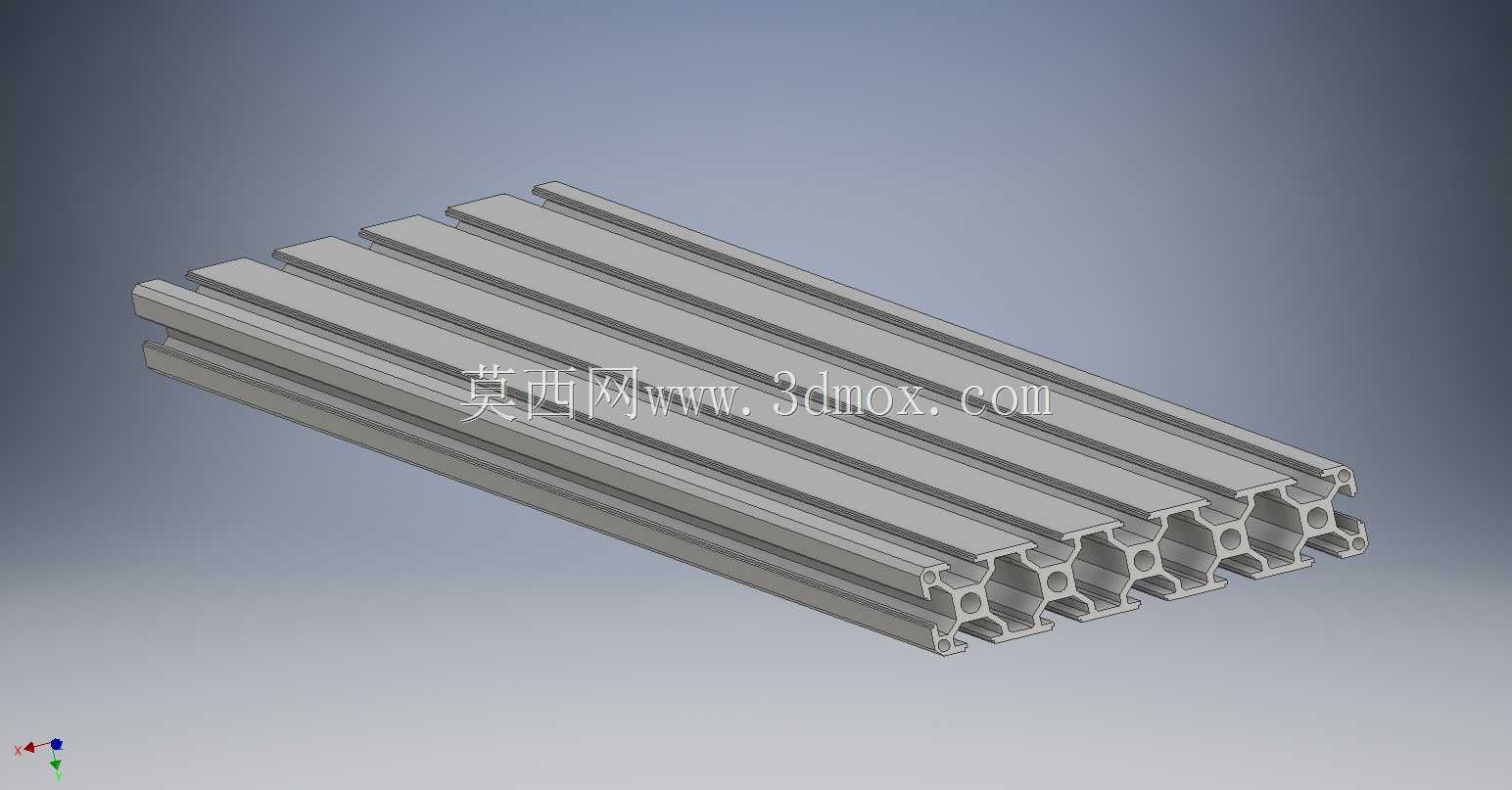

再说到设计思路，这款型材的截面采用了多腔室中空结构，沿长度方向贯通的T型槽分布在型材的各个安装面，槽口尺寸适配行业通用的T型螺母、弹性螺母，不需要做二次加工就能直接安装脚轮、合页、把手、传感器安装支架这类标准配件。截面内部的加强筋排布是经过刚度校核的，在保证整体重量比同尺寸钢构件轻60%以上的前提下，让型材两个方向的抗弯截面模量都能满足常规工业框架的载荷要求，不会出现窄面方向受力容易弯折的问题。型材两端的截面是完全平整的，做框架拼接时可以直接用端面连接板、角码实现垂直或者平行连接，连接点的锁紧力通过型材腔室的壁板传递，不会因为长期受载出现槽口变形、连接松动的问题。

在实际选型应用的时候，要注意这款型材的安装边界：因为截面厚度只有30mm，做垂直支撑立柱使用的时候，不适合用在高度超过2米的无辅助支撑框架上，更适合作为水平方向的承载梁或者平面安装基板使用。比如做设备的操作台面时，可以把两根这款型材平行排布作为台面的底部支撑，上方直接铺设防静电台面或者铝板，型材下方的T型槽可以用来安装线槽、气动管路接头，把设备的布线、布管都隐藏在型材下方，让整体设备外观更整洁，也能避免管线外露被工件剐蹭破损。还有在做大型设备的安全防护围栏时，这款型材可以作为围栏的上下横档，150mm的宽面刚好可以嵌入透明亚克力板或者钣金防护板，不需要额外加装压条就能固定防护板材，安装效率比用小规格型材拼接高不少。

建模的时候要注意，这款型材的所有T型槽、腔室加强筋的尺寸都是按照行业通用公差做的，导入装配体的时候可以直接和标准的铝型材配件做配合，不需要额外调整间隙。沿长度方向的特征是完全贯通的，做工程图导出的时候可以直接用截面拉伸生成任意长度的型材零件，不需要重复绘制截面，也能直接导出到有限元分析软件里做刚度、强度校核，给型材赋予铝合金材料参数后就能直接计算不同跨距、不同载荷下的变形量，给选型计算提供准确的模型依据。另外型材的边角都做了圆角过渡，没有尖锐的棱角，在车间现场安装的时候不会划伤操作人员，也符合工业设备的安全设计要求。
