立式多接口流体转接基座结构设计

在流体输送、液压传动、小型气动控制回路的现场布设场景里，这类立式多接口转接基座是管路系统里不起眼但直接影响整套回路密封性、布局紧凑度的核心小部件，很多现场做管路改造、设备气液回路集成的工程师，都遇到过因为转接件选型不对，导致管路弯折应力集中、接口错位漏液、安装空间不够的问题，这个结构的设计逻辑，就是针对这类现场痛点做的优化。

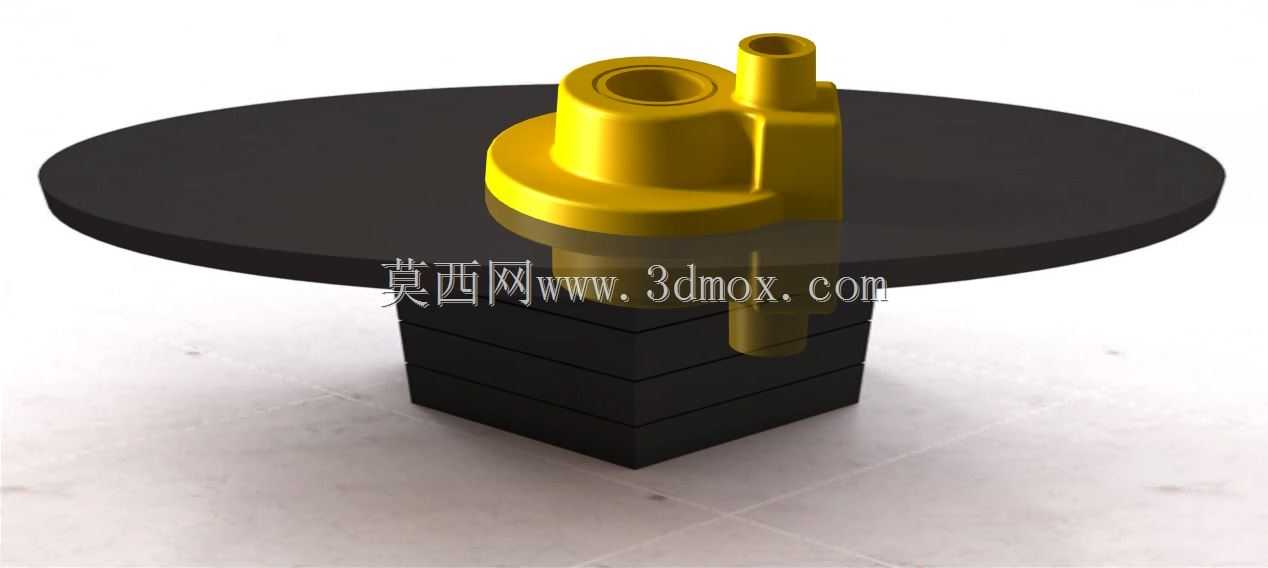

从实际安装边界来看，这个基座采用下窄上宽的立式承托结构，底部是带定位止口的方形安装段，安装时可以直接嵌入设备安装面板的预留方孔，或者通过底部四个角的安装孔配合螺栓锁固在安装台面上，不需要额外做转接支架，安装基准面的平面度设计要求控制在0.02mm以内，避免锁固后基座本体出现倾斜，导致上部接口对接时出现同轴度偏差。上部的圆形法兰盘作为接口承载面，厚度根据接口通径做了等强度设计，不会因为管路长期振动出现法兰面变形。

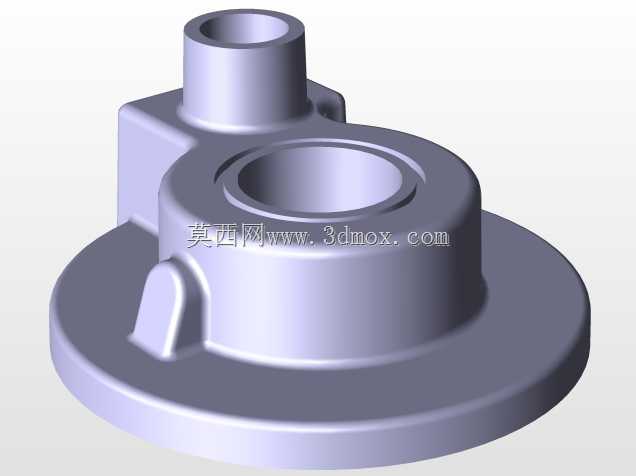

功能特性上，基座本体集成了三个不同通径的流体通道，中心位置的大口径接口作为主通路，一般用来接入主进液或者主进气管道，侧边两个不同高度、不同朝向的接口作为分流通路，可以分别对接不同支路的管路，不需要额外在管路上加装三通、弯头类的转接件，减少了整个回路的密封节点数量——要知道流体回路里80%以上的泄漏点，都出在管路接头的连接位置，减少一个密封节点，就意味着后期运维的漏点排查工作量能降一大截。接口的内壁做了圆角过渡处理，流体经过分流位置时不会出现直角紊流，能降低管路内的压力损失，尤其是在输送粘度较高的液压油或者冷却介质时，这种圆角流道的优势会很明显，不会出现介质滞留、杂质堆积在转角位置的问题。

设计思路上，整个基座的壁厚做了均匀化处理，不管是主体的立式支撑段，还是上部的接口凸台位置，壁厚差控制在2mm以内，不管是采用金属压铸还是工程塑料注塑加工，都不会因为壁厚不均出现冷却收缩凹陷、内部应力集中的问题，适合批量加工生产。上部的接口都做了标准的管螺纹预留凸台，加工时可以直接在凸台上攻丝，不需要额外焊接接头，避免焊接带来的热变形影响接口的位置精度。基座底部的方形支撑段做了分层加强筋设计，在不增加整体壁厚的前提下，提升了基座的抗侧向载荷能力，就算侧边接口对接的管路存在一定的侧向拉扯力，也不会出现基座根部断裂的问题。

实际应用中，这类转接基座可以用在小型液压站的回路集成、机床冷却系统的管路分流、自动化设备的气动回路分路、实验室小型流体试验台的管路布设等场景，相比传统的多个三通、弯头拼接的管路结构，这种集成式的转接基座能把整个管路连接段的占用空间缩小40%以上，安装时只需要固定基座一个部件，就能完成三个通路的对接，大幅降低现场安装的工时。设计时还考虑了安装后的操作空间，各个接口之间的预留间隙足够容纳标准扳手的操作空间，后期维护拆卸接头时，不会出现扳手卡滞、需要拆掉周边其他管路才能操作的问题。基座上部的圆形法兰盘背面还预留了密封槽安装位，可以根据使用场景加装O型密封圈，实现基座和安装面板之间的静密封，避免介质从安装缝隙渗漏。

从结构强度校核的角度，这个基座的通道壁厚按照1.6倍的额定工作压力做了安全余量设计，常规工况下承受1MPa以内的流体压力不会出现变形或者开裂，如果是用于高压液压回路，只需要调整对应部位的壁厚尺寸，不需要改动整体的安装接口尺寸，就能适配不同压力等级的使用需求。整个结构没有复杂的异形曲面，不管是做三维建模时的特征绘制，还是后续的加工工艺编制，都非常简便，不需要特殊的定制刀具，普通的数控车床、加工中心就能完成全工序加工，加工成本也能控制在合理区间。
