异形折弯钣金支撑连接构件设计

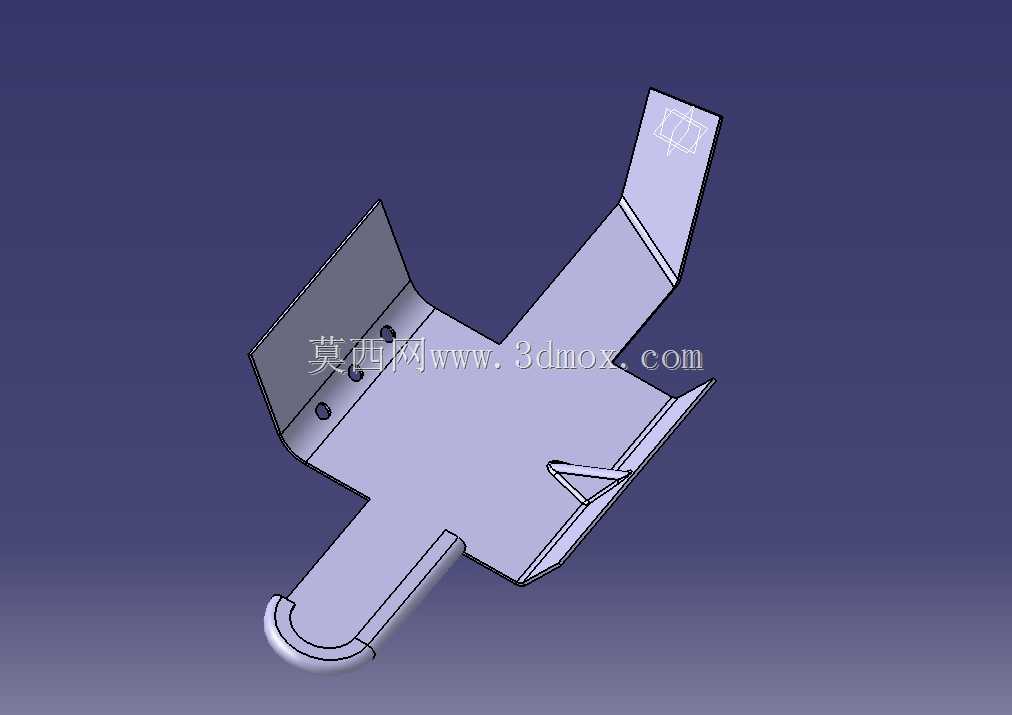

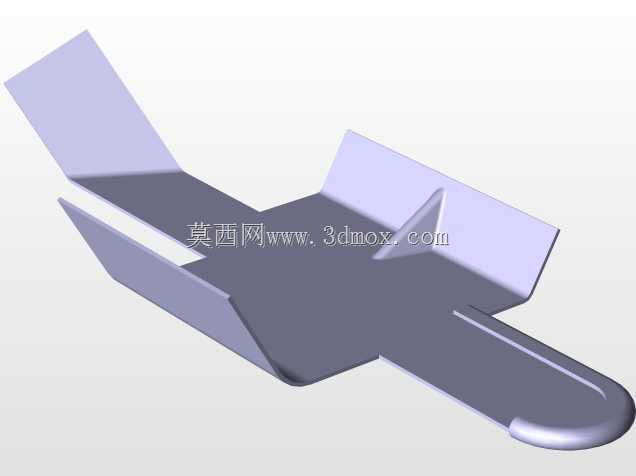

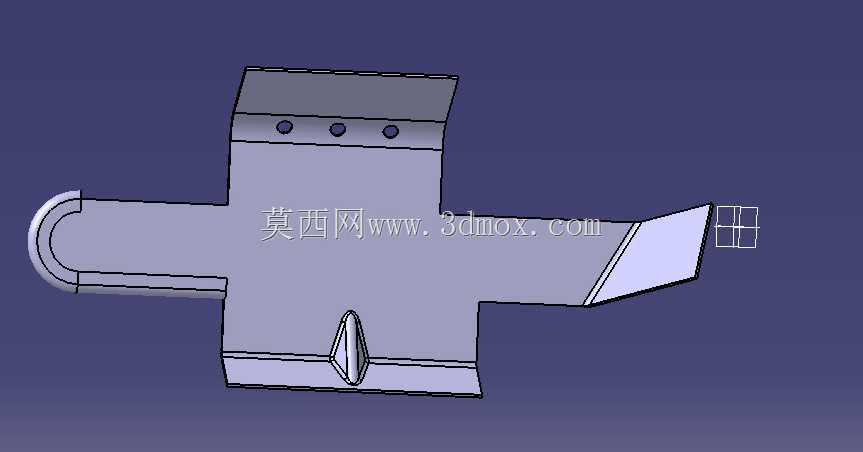

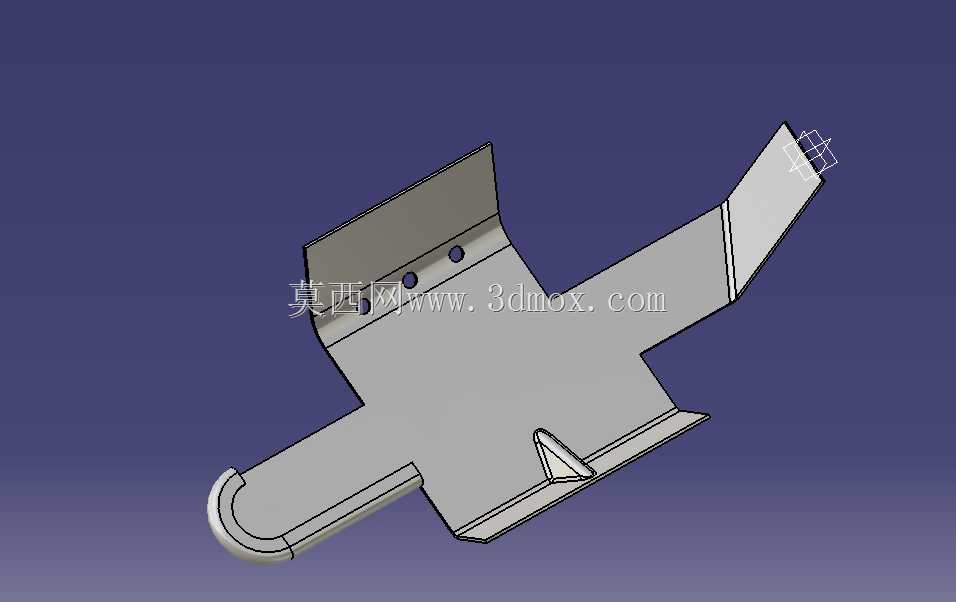

这类异形折弯钣金构件，多应用在小型机电设备内部的安装位、自动化产线的辅助定位工位，或是小型专用设备的壳体内部支撑场景，主要承担相邻部件的连接支撑、走线避让以及局部结构补强的作用，在很多需要兼顾轻量化与结构强度的设备装配场景里，这类钣金件的使用占比并不低。从结构形态来看，构件采用多段差异化折弯设计，不同段的折弯角度并非统一90度，而是根据实际安装空间的避让需求做了针对性调整：其中一段带两个规则安装孔的平直段，是主要的固定安装面，孔位间距按照常用的M3/M4紧固件安装边距要求预留，安装时可直接通过螺栓将该段固定在设备的主安装基板上，不需要额外做转接件。另一侧向上翘起的斜向折弯段，主要用来承托小型电气元件或者轻质管线，段尾预留的小尺寸折边能够避免承托的部件出现侧向滑脱，同时斜向角度的设计刚好避开了相邻位置的传动部件运动包络，不会出现装配干涉。构件下方伸出的带圆弧收边的短折弯段，是辅助定位结构，装配时可以卡在安装基板的预切定位槽内，减少安装时的对位调整时间，同时圆弧收边能够避免钣金锐边划伤安装人员或者相邻的线材绝缘层。中间位置的三角凸起压筋，是在钣金平板状态下预先冲压成型的加强结构，不需要额外焊接加强筋，就能提升整个构件的抗扭刚度，避免设备运行过程中产生的振动导致钣金件出现变形异响。设计这类钣金件的时候，首先要确认安装边界的所有限制条件：先梳理安装位周边的固定部件轮廓、运动部件的全行程包络范围，确定钣金件各个折弯段的外轮廓不能超出的安全边界，再根据需要承托或者连接的部件重量，选定合适厚度的冷轧钢板作为基材，常规工况下1.2mm到1.5mm厚度的板材就能满足这类支撑件的强度要求。折弯工序的顺序需要提前规划，避免先折大角度段之后后续小折弯段无法靠模，所有的折弯内角都预留了和板材厚度匹配的折弯R角，避免折弯处出现应力集中开裂的问题。构件上的安装孔在排工艺的时候，会在平板下料阶段就完成冲压，孔位到折弯边的距离预留了足够的模具让位空间，不会因为折弯拉扯导致孔位变形。整个构件没有多余的焊接工序，所有结构都通过冲压、折弯一体成型，量产时的加工效率很高，单件的加工成本也能控制在较低水平，表面处理可以根据设备的使用环境选择喷塑或者镀锌，应对常规的室内使用环境完全足够。实际装配的时候，只需要先将下方的圆弧定位段卡入基板的定位槽，再对准两个安装孔拧紧紧固件即可完成固定，不需要复杂的调整工序，后期维护拆卸也很方便，斜向承托段的角度经过实际装配验证，承托小型元件时不会出现滑落，同时预留的走线空间能够让直径8mm以内的线材顺利从构件侧边通过，不会和钣金锐边产生摩擦。
