钣金折弯成型设备防护金属罩壳

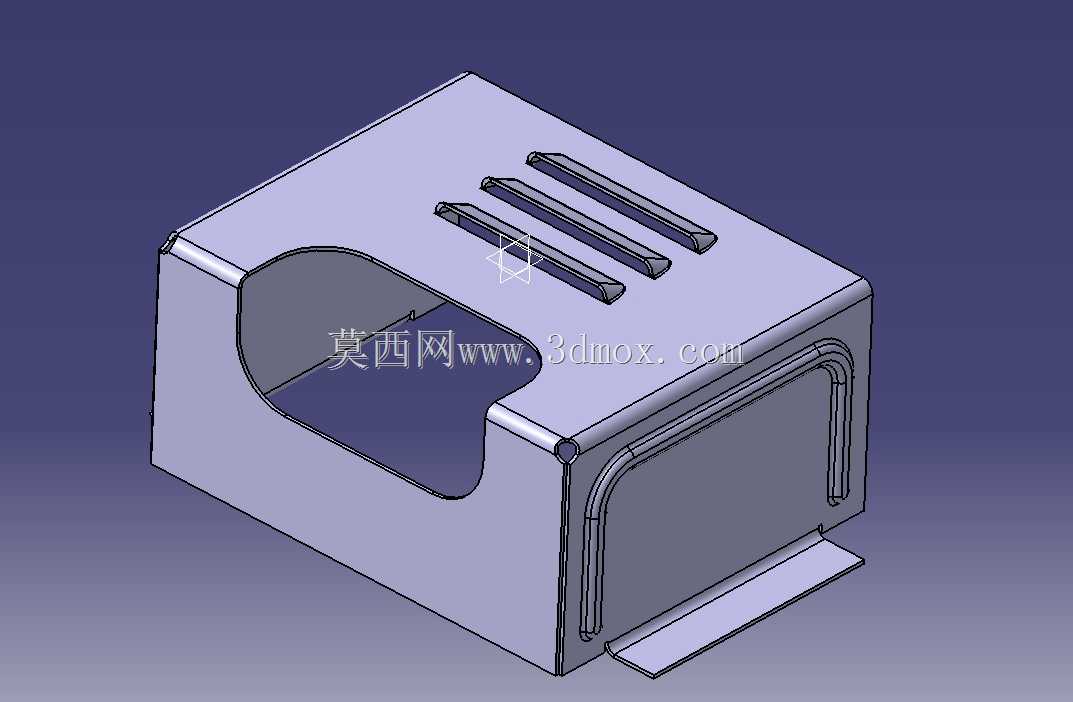

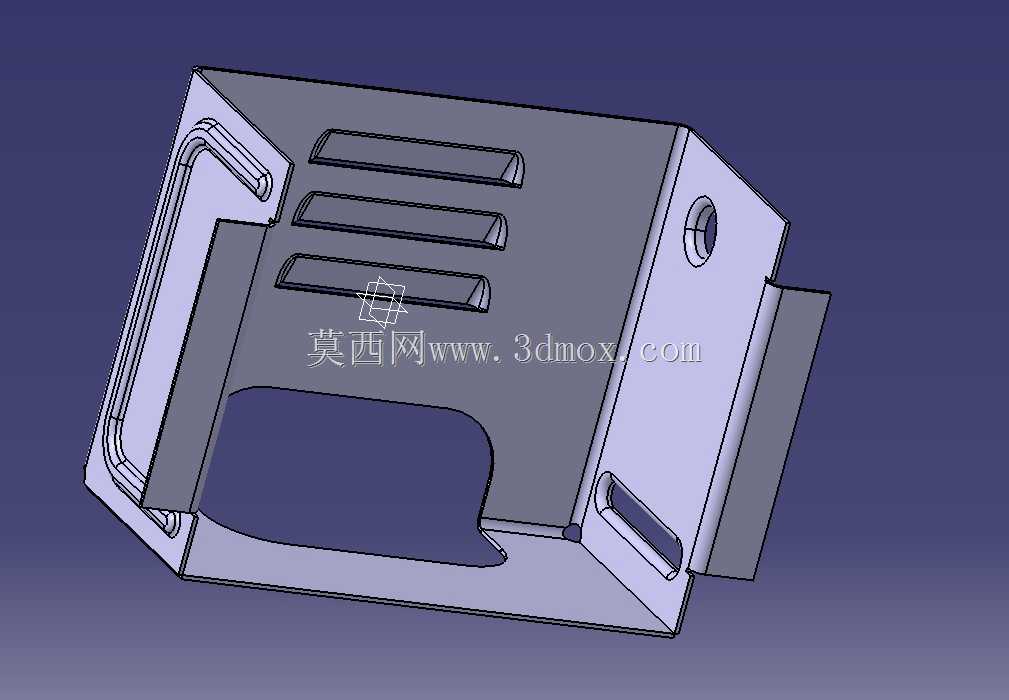

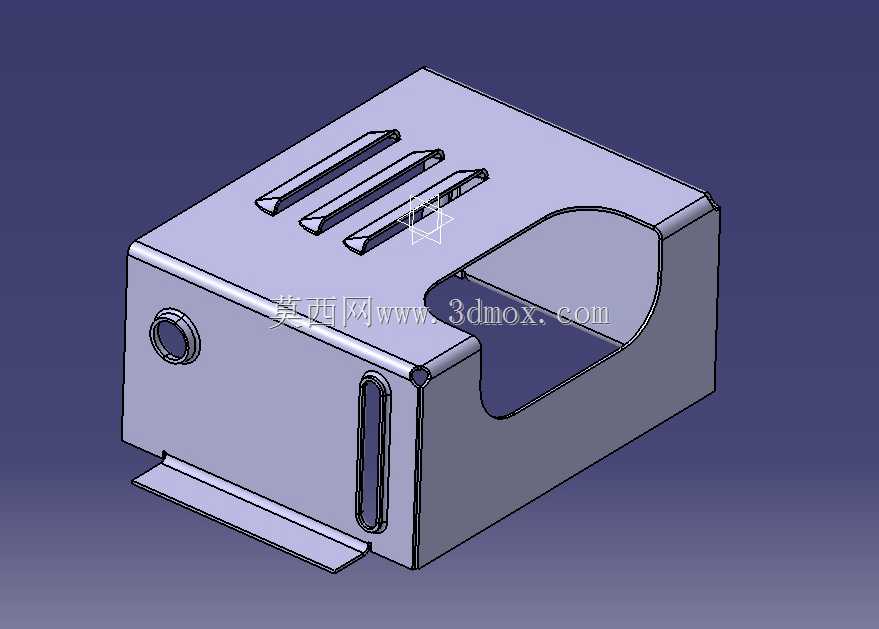

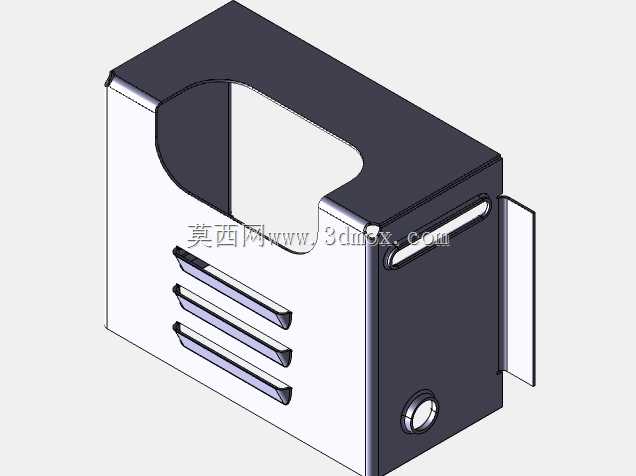

这类钣金罩壳多应用在工业现场小型电控模块、传感检测单元、嵌入式动力组件的外部防护场景，在自动化生产线的工位检测端、小型设备的内置功能模块区都能见到同结构产品的身影，核心作用是隔绝生产现场的切削碎屑、粉尘飞溅、少量液体喷溅对内部精密组件的侵蚀，同时兼顾结构限位与外部接口的避让需求，避免外力磕碰直接损伤内部核心元件。从结构设计逻辑来看，整体采用等厚薄板材折弯成型，没有额外的拼接焊接结构，所有折边均遵循钣金加工的最小折弯半径要求，相邻折边的避让缺口做了圆弧过渡处理，避免折弯过程中出现材料撕裂、应力集中的问题，批量生产时仅需一套连续冲压折弯模具即可完成成型，加工工序少，成型精度稳定，适合量产配套。罩壳顶面开设的三组平行长条形散热槽，槽体两端做了半圆收尾，既保证了内部组件工作时的热量流通散出，又不会因为开孔过大降低罩壳整体的结构刚度，槽体的冲压方向与板材折弯方向保持垂直，避免开槽位置对折边强度造成削弱。侧面预留的圆形安装孔与侧边的U型定位槽，是对应内部组件的安装点位设计的，圆形孔用于穿装固定螺丝实现罩壳与安装基座的刚性连接，U型槽则用于装配时的位置微调，抵消部分零件加工累积误差，降低装配对位的难度，不需要过高的加工精度就能完成顺利装配。罩壳正面的大尺寸内凹避让区，是为内部组件的外接接口预留的操作空间，装配后接口端面与罩壳外表面基本齐平，既不会让接口突出罩壳容易被碰撞，也不会因为罩壳遮挡导致外接插头无法顺利插接，内凹区的边缘做了小尺寸折边处理，提升该区域的抗形变能力，避免日常维护插拔插头时按压造成罩壳凹陷变形。左侧的外翻折弯边做了双层叠边处理，相当于在该位置增加了一道加强筋结构，大幅提升罩壳侧边的抗扭刚度，即使受到侧向的磕碰冲击力，也不容易出现整体变形，叠边的缝隙控制在板材厚度的0.1倍以内，不会出现藏污纳垢的死角，方便日常设备表面的清洁擦拭。从安装边界来看，罩壳的所有外轮廓折边都做了向内的小角度收边，没有尖锐的外漏毛刺边，安装后与相邻设备组件的最小安全间隙控制在2mm以上，不会因为热胀冷缩出现与相邻部件的摩擦干涉，底部的折边形成一圈贴合安装面的支撑边，装配后与安装基座表面完全贴合，粉尘与碎屑不会从罩壳底部的缝隙进入内部防护区域。在实际选型适配时，需要注意核对内部组件的最大外轮廓尺寸，确保组件与罩壳内壁之间预留至少3mm的安全间隙，避免组件工作时的振动与罩壳内壁产生碰撞异响，同时要确认侧面安装孔的中心距与基座安装孔位的偏差在U型槽的调节范围之内，不需要额外扩孔就能完成固定。这类钣金罩壳的表面一般会做喷塑或者钝化处理，根据使用场景的不同可以选择不同的表面涂层，在有弱腐蚀环境的场景下可以选择加厚的环氧喷塑层，在普通干燥车间使用时仅做常规钝化防锈处理即可满足使用需求，整体结构没有易损部位，只要没有受到强烈的外力撞击，基本可以做到与内部设备同生命周期使用，不需要单独更换维护。
