并联结构车床夹持进给机构三维设计

项目分类:车床 发布时间:2021-10-16 ID:321689
  • 并联结构车床夹持进给机构三维设计
  • 并联结构车床夹持进给机构三维设计
  • 并联结构车床夹持进给机构三维设计
  • 并联结构车床夹持进给机构三维设计
  • 并联结构车床夹持进给机构三维设计

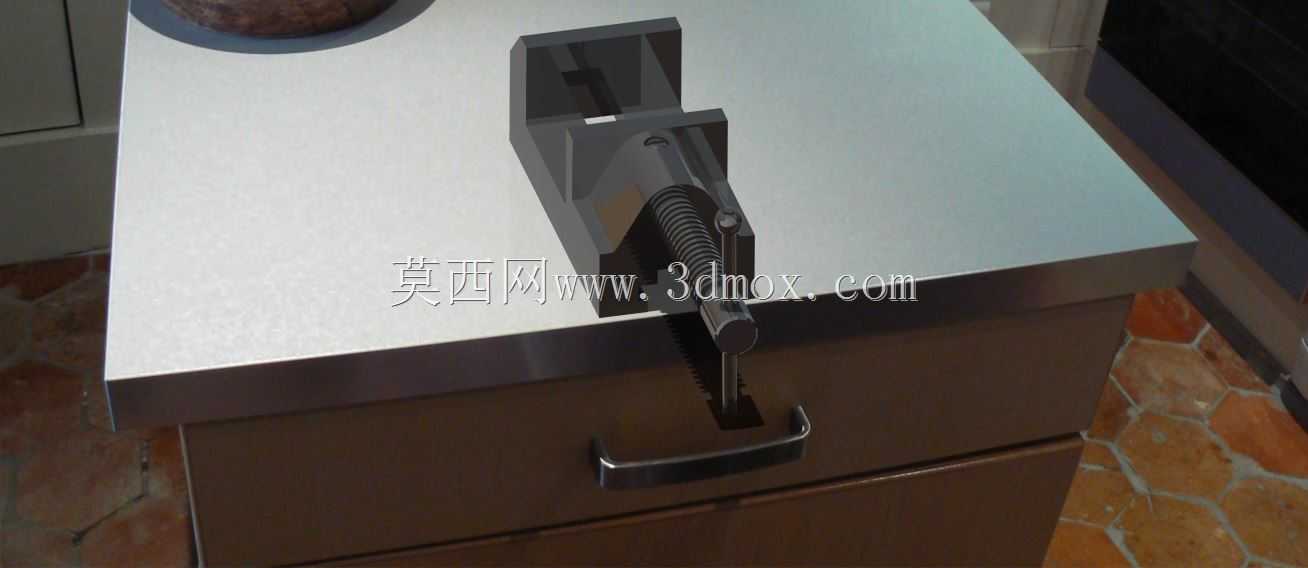

  在中小批量精密零件加工场景里,常规卧式车床的长床身结构往往占用较大车间占地,且传统串联式进给链的传动间隙累积问题,在小尺寸异形件的车削作业中容易影响端面、外圆的加工一致性,这套并联构型的车床核心执行机构,正是针对小型精密加工工位的空间限制与精度需求做的结构优化。从实际落地的工位适配来看,这套机构不需要沿床身布置长距离的丝杠导轨组件,核心的夹持进给模块可以直接集成在工位台面上,安装时仅需要保证夹持基准面与主轴轴线的同轴度在0.02mm以内即可,整体安装边界控制在400mm见方的台面区域内,不需要额外开挖地基或做大型机架预埋,很适合集成在台式加工工位、教学实训台或者小型精密零件生产线的单工序工位上。

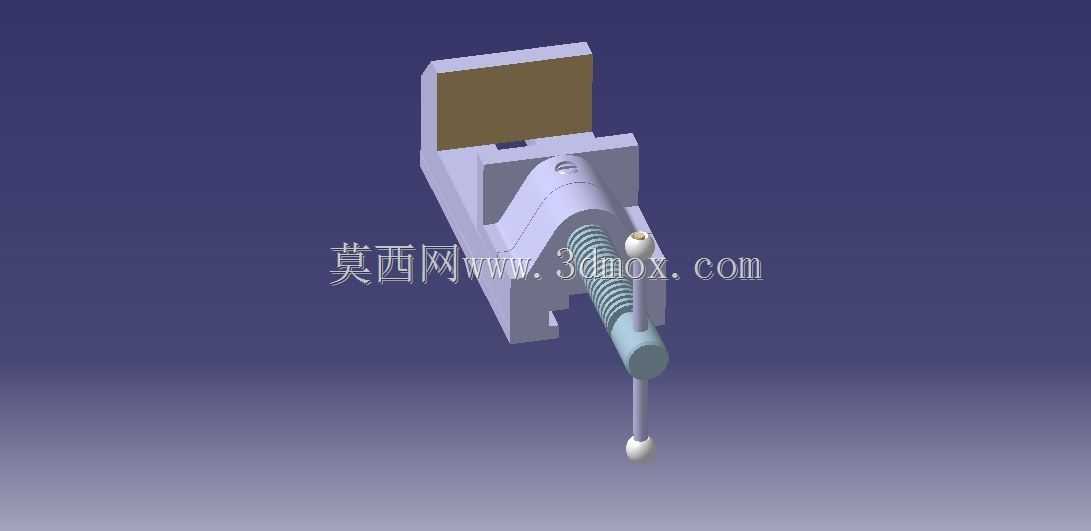

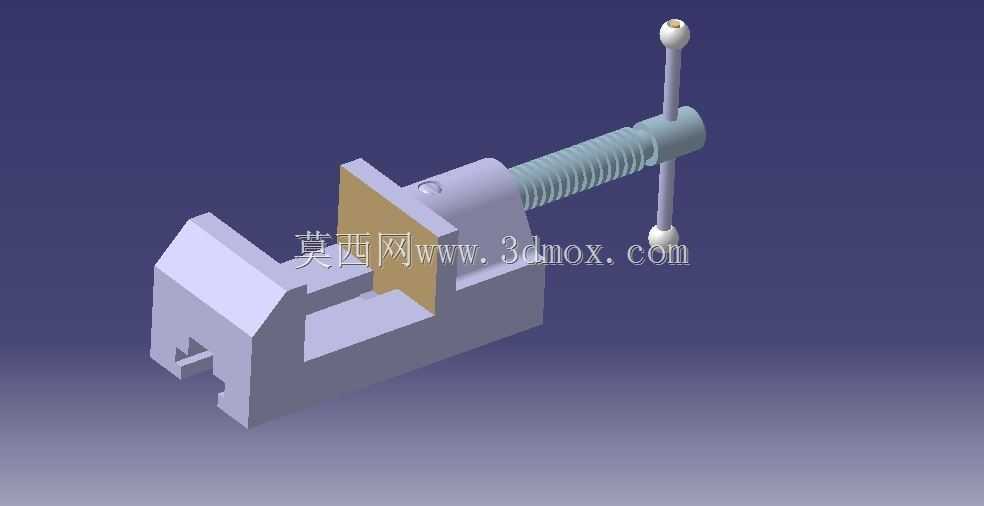

  从功能实现逻辑来看,这套机构的核心作用是完成工件的夹持定位与轴向进给动作,和传统车床的溜板箱带动刀架进给的逻辑不同,这套并联结构将进给动作集成在夹持端,通过对称布置的两组导柱配合丝杠传动,带动夹具体沿主轴轴线方向做平稳进给,夹具体采用了平口钳式的自定心夹持结构,钳口的开合行程可以覆盖直径10mm到80mm的棒料、异形件装夹需求,钳口表面做了网状滚花处理,在夹持硬度较低的有色金属工件时可以避免夹伤表面,同时保证足够的夹持摩擦力,抵消车削过程中刀具产生的径向切削力,防止工件出现转动或轴向窜动。

  设计过程中优先考虑了传动刚性的平衡,并联布置的两根导柱采用了淬硬处理的45号钢材质,表面粗糙度控制在Ra0.8以下,和铜套滑动配合的间隙调整到0.01mm到0.015mm之间,既保证进给过程的顺滑无卡滞,又能抵消车削时产生的颠覆力矩,避免夹具体在进给过程中出现偏摆。驱动丝杠选用了梯形丝杠,导程设置为5mm,配合手轮驱动的结构,操作人员可以通过手轮的转动圈数精准控制进给量,手轮上预留了刻度环安装位,每一小格的进给量对应0.02mm,满足精车工序的进给精度要求;如果需要升级为自动化加工,也可以直接在手轮安装位替换伺服电机,不需要对主体结构做额外改动,拓展性较强。

  夹具体的结构设计做了分体式优化,钳口座和进给滑块之间采用螺栓连接,后期如果针对特殊工件做定制化钳口,只需要更换钳口部分即可,不需要拆卸整个进给组件,降低了工装更换的时间成本。机构的底座部分设计了四个沉头安装孔,孔位间距按照标准工业铝型材的槽距设置,可以直接固定在欧标40系列铝型材搭建的机架上,也可以通过压板固定在铸铁工作台面上,适配不同的工位搭建需求。

  从实际加工适配性来看,这套机构适合完成小型轴类零件的端面车削、倒角、小长度外圆车削工序,在五金零件修配、教学实训、小批量非标零件加工场景下,相比传统车床的结构更紧凑,操作时的动作路径更短,操作人员不需要沿床身方向大距离移动手柄,站在工位正前方就可以完成夹持、进给、退刀的全部操作,降低了操作疲劳度。同时因为没有长行程的外露导轨,日常维护时只需要定期给两根导柱和丝杠涂抹润滑脂即可,不需要清理长床身导轨上堆积的切屑,减少了日常维护的工作量。

  结构细节上,夹具体的后方设置了行程限位挡块,可以根据工件的加工长度提前调整挡块位置,进给到位后挡块接触底座基准面,避免进给超程撞刀,对于批量加工相同长度的零件来说,只要一次调整好挡块位置,就可以保证每一件的加工长度一致,不需要每次进给时反复测量尺寸,能有效提升批量加工的效率。钳口的夹持行程通过丝杠端部的限位销做限制,避免钳口张开过度脱落,同时在闭合到最小位置时预留了2mm的安全间隙,防止钳口硬接触造成夹持面损伤。
