带异形开口的设备防护钣金壳体结构

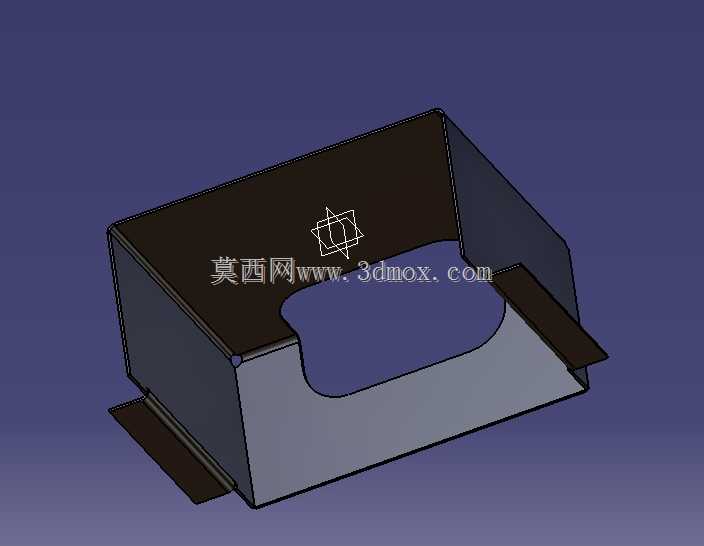

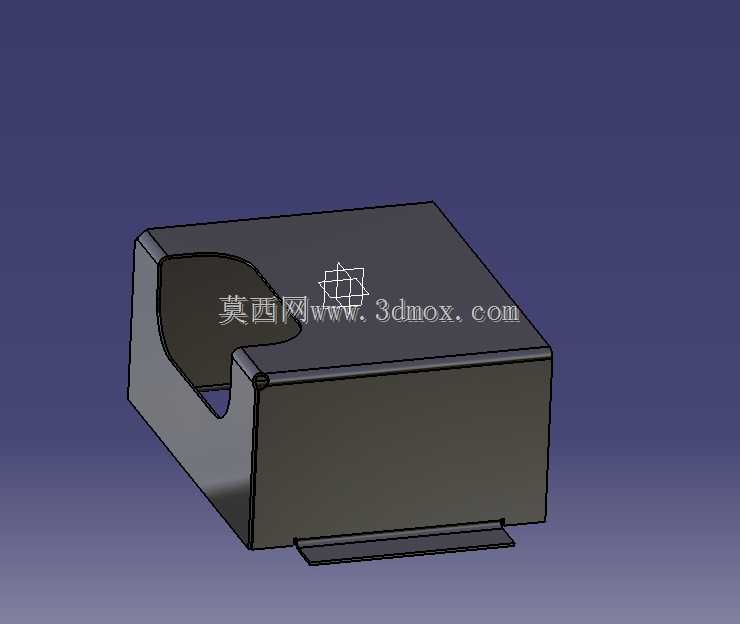

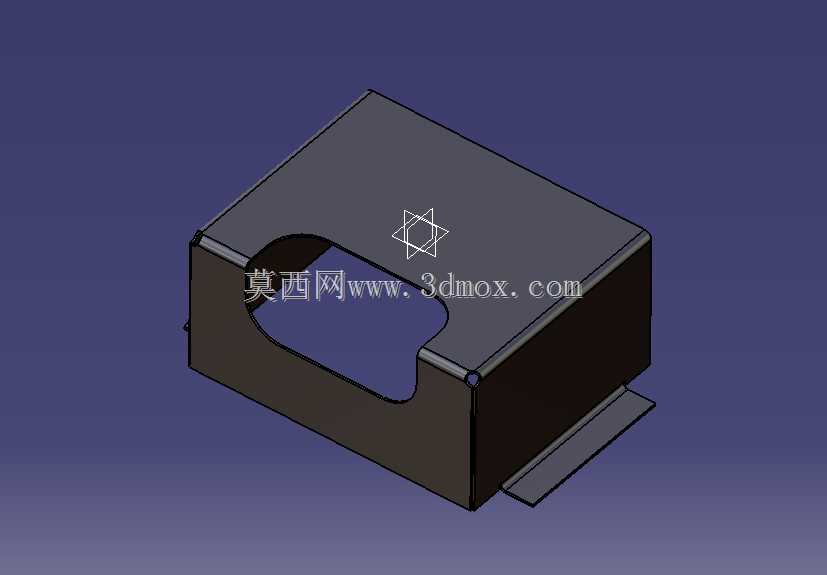

这类钣金壳体在工业现场的应用场景十分广泛，常见于小型电控模块、桌面型检测单元、嵌入式传感终端的外部防护，区别于常规的方正钣金盒体，该结构在侧部预留了异形开口，主要用于操作界面的外露、外接管线的引出或者操作手柄的活动避让，底部延伸出的折边结构，是专门为安装固定设计的搭接位，不需要额外焊接安装支脚，直接通过折弯成型的边即可完成与安装基座的螺丝锁附，减少了后续焊接工序带来的变形风险。从实际使用的角度看，这类壳体的核心作用是为内部的核心功能模块提供物理防护，隔绝车间内的粉尘、切削液飞溅，同时避免操作人员误触内部带电或者运动部件，侧部的异形开口不是随意裁切的，开口边缘做了向内的折弯收边处理，一方面消除了裁切后的锐边，防止安装维护时划伤操作人员，另一方面提升了开口位置的结构刚度，避免长期使用后开口边缘出现变形翘曲。设计这类生成式钣金结构的时候，首先要确认内部容纳模块的最大外形尺寸，预留出0.5到1毫米的装配间隙，避免钣金折弯公差导致内部模块无法装入，壳体的主体采用单块板材折弯成型的思路，减少拼接焊缝的数量，仅在边角位置采用咬边或者点焊连接，整体的结构刚度比多块板拼接的结构更好，同时降低了加工成本。底部的安装折边宽度需要根据固定螺丝的规格确定，采用M4螺丝固定时折边宽度不小于8毫米，采用M5螺丝时折边宽度不小于10毫米，折边上的安装孔需要设计成长圆孔，抵消安装基座的孔位加工误差，避免现场安装时出现孔位对不上的问题。侧部的异形开口轮廓需要匹配内部伸出部件的运动轨迹，比如如果是操作手柄的避让位，开口轮廓要比手柄的最大活动范围大2毫米以上，防止手柄运动时与壳体发生剐蹭，开口位置的折弯翻边高度控制在3到5毫米，过高会占用内部的装配空间，过低则无法起到强化刚度和收边的作用。壳体的顶部和背部没有额外的开孔，是为了保证防护的完整性，如果现场需要散热，可以在背部或者顶部采用冲压百叶窗的结构，不需要额外加装通风网，兼顾散热和防护的需求。钣金的板材厚度选择需要根据壳体的外形尺寸确定，当壳体长宽尺寸在150毫米以内时，采用0.8毫米厚度的冷轧钢板即可满足刚度要求，尺寸在150到300毫米之间时，选用1.0或者1.2毫米厚度的板材，避免大尺寸薄壁钣金出现受力凹陷的问题。折弯工序的顺序需要提前规划，先完成小特征的折弯，再进行大面的弯折，避免折弯干涉导致部分特征无法成型，边角的连接位置如果采用点焊，焊点需要布置在内侧，外部做打磨喷涂处理后看不到焊点痕迹，提升外观的整洁度。这类壳体在安装时，底部折边与安装基座之间可以加装薄橡胶垫，既可以提升密封性能，也能抵消钣金加工的平面度误差，让安装更加稳固。不同于定制化的厚板焊接壳体，这类轻量化折弯钣金壳体的加工周期短，成型精度高，适合小批量设备的配套使用，在设计时充分利用生成式钣金的折弯规则，减少不必要的拼接和焊接工序，能够在保证结构强度的前提下，有效降低加工成本，同时提升产品的外观一致性。实际应用中，这类壳体还可以根据需求在表面做喷塑、镀锌处理，适应不同的现场使用环境，在有腐蚀环境的场景下，可以选用不锈钢板材加工，不需要额外做表面处理即可满足防腐蚀要求。开口位置如果需要加装透明防护面板，可以在开口内侧预留压铆螺母柱，直接通过螺丝固定亚克力或者玻璃面板，不需要额外焊接固定位，装配效率更高。
