可弯曲杆USB桌面小型风扇结构设计

日常办公桌面场景里，这类小型USB供电风扇的使用占比一直不低，多数工位受中央空调出风口位置限制，夏季局部区域存在送风死角，加上不少人对直吹空调风耐受度差，这类近距离小风量送风设备就成了工位标配，除此之外学生宿舍上铺、户外临时摆摊的桌面点位、展会临时展台的工作人员位，也都是这类小风扇的常见应用场景，它不需要固定安装点位，随放随用的属性刚好匹配这些非固定工位的送风需求。

从功能逻辑上看，这款风扇采用USB接口取电，兼容常规USB-A口的输出规格，不管是台式机主机USB口、笔记本接口、普通充电头还是移动电源都能直接供电，不需要额外配置专用电源适配器，适配场景的灵活性比传统插电小风扇高很多。机身的控制开关集成在底座上表面，单键实现通断控制，操作逻辑简单，不需要额外的档位切换结构，把成本控制在低位的同时，也降低了结构故障的概率，毕竟这类小风扇的核心需求是稳定出风，多余的功能反而会提升故障隐患。

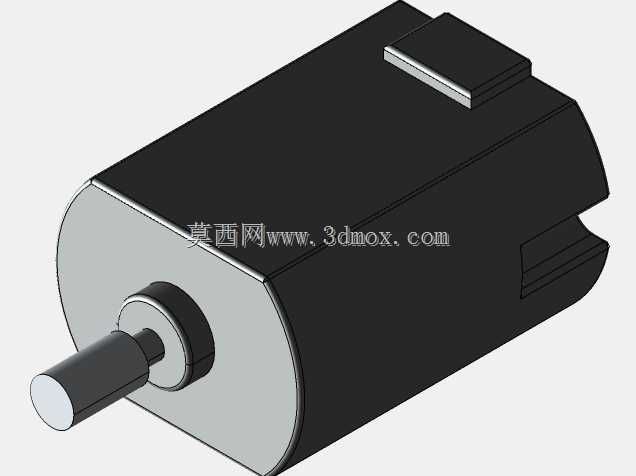

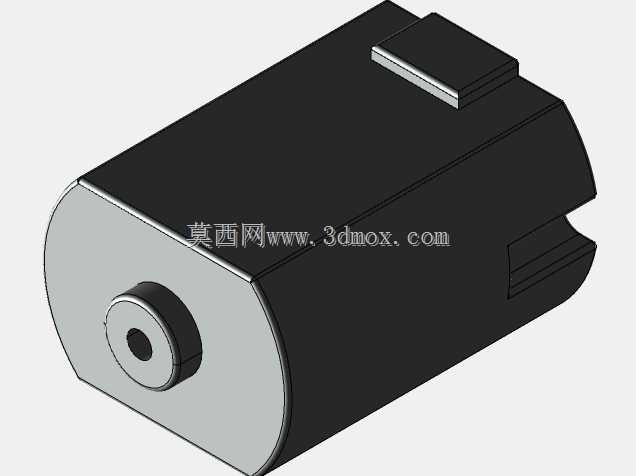

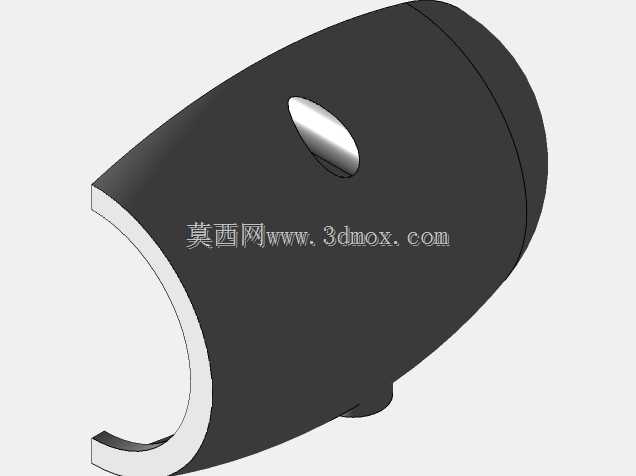

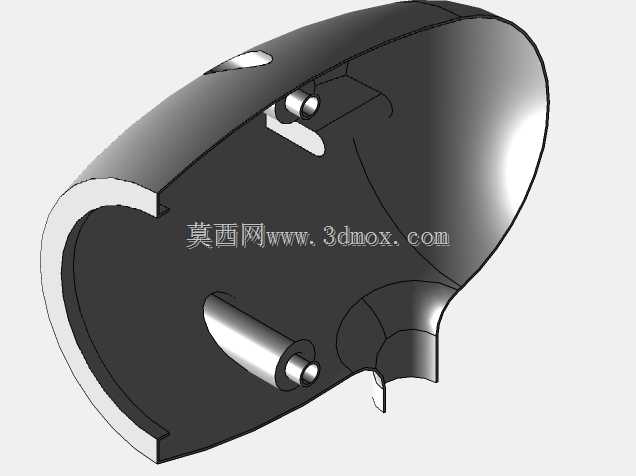

结构设计上采用了自顶向下的设计思路，先确定整体的送风覆盖范围，再反向拆解各个部件的尺寸边界。首先是扇叶部分，采用五叶大弧度弯叶设计，相比常见的三叶小扇叶，同等转速下能推动更多空气流动，同时叶片的叶尖做了圆弧过渡处理，减少高速转动时的叶尖涡流噪音，近距离使用时不会产生刺耳的风切声，适配办公场景需要低噪音的要求。扇叶后方的驱动电机直接固定在机头外壳内，电机输出轴和扇叶中心做过盈配合，省去了额外的传动结构，减少传动环节的能量损耗，也避免了传动结构带来的额外震动。

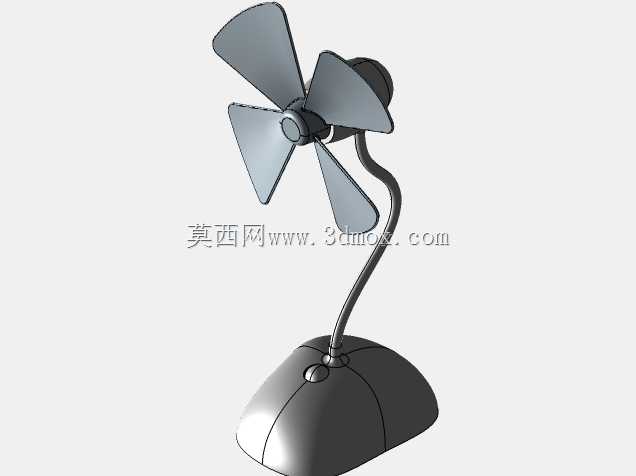

连接机头和底座的是可任意弯曲定型的金属柔性鹅颈杆，杆内部是定型钢丝加外部包裹的防护塑胶层，既可以任意调整角度，调整后又能保持姿态不会回弹，用户可以根据自己的坐姿、桌面物品摆放位置，随意调整机头的送风角度，不管是对着面部直吹，还是对着桌面斜吹带动周边空气流动都能实现，相比固定角度的小风扇，送风覆盖的灵活度提升非常明显。鹅颈杆和底座、机头的连接位置都做了包胶加固，避免反复弯折后连接位置出现断裂，日常使用中每天调整两三次角度的频率下，弯折寿命能满足数年的使用需求。

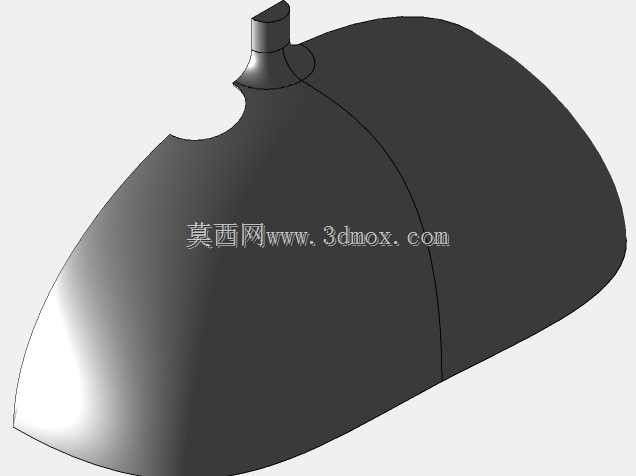

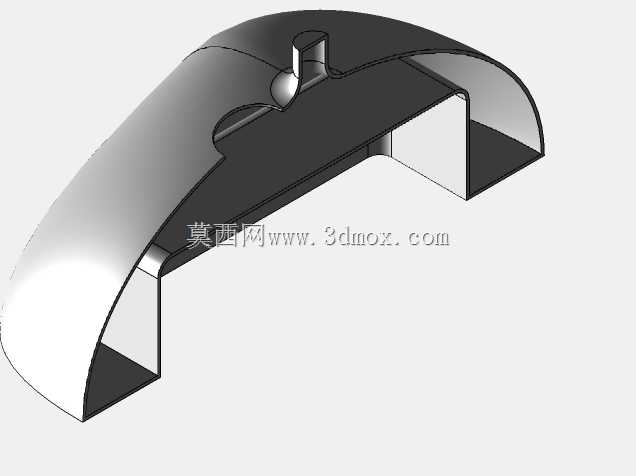

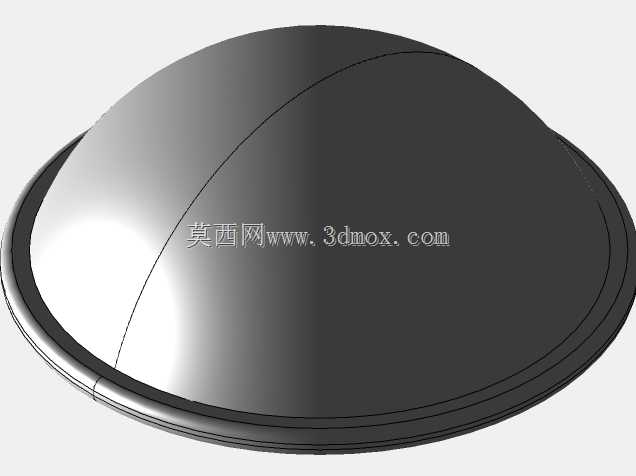

底座采用了半椭球的配重结构，底部做了微弧的接触面，放置在平整桌面上时，自身的配重加上底部的防滑贴，能保证整体重心稳定，哪怕鹅颈杆调整到最大倾斜角度，也不会出现整机倾倒的问题。底座内部除了放置简单的供电线路之外，大部分空间都留给了配重块，把整机重心尽量压低，进一步提升放置的稳定性，不需要额外的固定结构就能在光滑的玻璃桌面、木质桌面上稳定放置。尺寸边界上，整机放置在桌面时的底座投影尺寸大概和常规鼠标接近，不会占用过多的桌面空间，哪怕是堆满文件和键盘的紧凑工位，也能挤出放置的位置，机头部分的直径控制在15厘米以内，调整角度时不会和周边的显示器、笔筒等物品产生干涉。

从建模逻辑来看，做这款结构的时候首先要确认各个运动部件的干涉边界，鹅颈杆的最大弯曲半径、扇叶转动时的安全间隙、底座的重心分布都是需要优先确认的参数，扇叶和机头护网之间要留出至少2毫米的安全间隙，避免扇叶转动时因为轻微震动碰到护网产生异响，护网的栅格间隙控制在8毫米以内，防止使用过程中手指不小心伸入碰到转动的扇叶，满足小家电的安全设计要求。供电线路从鹅颈杆内部穿过，从底座侧方引出USB供电线，线路不会外露在机身外部，既美观也避免线路被桌面物品勾挂导致的拉扯损坏。

实际使用中，这类小风扇的送风距离大概在一米以内，刚好覆盖单人的工位范围，不会对周边的同事产生干扰，风速柔和不会吹乱桌面的文件纸张，相比大风量的落地扇更适合办公场景的使用需求。结构上没有多余的易损部件，电机采用常规的低压直流小电机，供电电压5V，使用过程中不会有漏电风险，哪怕不小心碰倒在桌面上，扇叶碰到障碍物也会因为阻力增大自动降低转速，不会出现扇叶断裂打飞的安全问题。
