起重机用伸缩式液压油缸结构设计

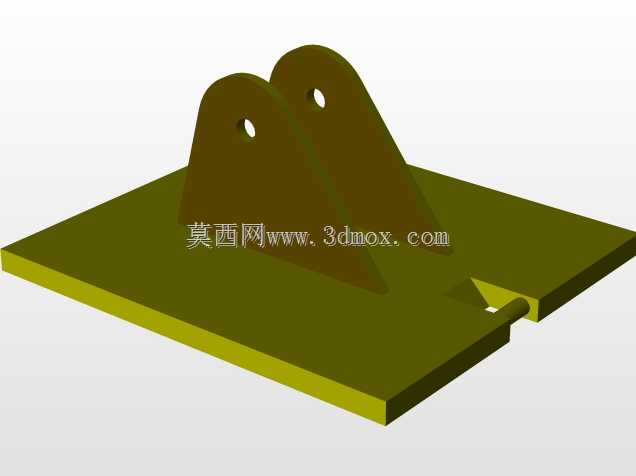

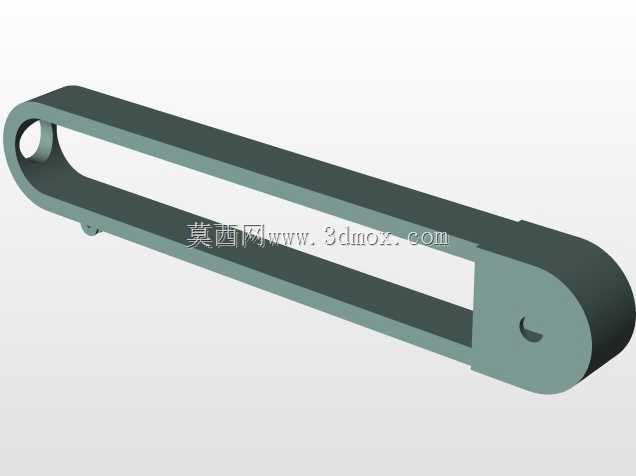

在起重作业场景里，这类伸缩式液压油缸是直臂式起重机臂架伸缩机构的核心执行部件，主要承担臂架节段的推拉驱动功能，实现臂架长度的动态调整，直接决定起重机的作业幅度与起升高度覆盖范围。不同于常规固定行程油缸，这类双级伸缩结构的油缸可以在有限的安装空间内实现更长的工作行程，完美适配起重机臂架内部狭窄的布置空间——臂架为多节嵌套的箱型结构，油缸需要完全收纳在最内层臂节的腔体内，收缩状态下的整体长度必须小于单节臂架的内部有效长度，避免臂架收回时出现结构干涉。从实际工况出发，这类油缸的两端均采用铰接式连接结构，一端通过销轴固定在基本臂的根部支座上，另一端连接在可伸缩的活动臂节端部，铰接结构可以补偿臂架伸缩过程中产生的微小角度偏移，避免油缸承受径向弯矩，延长密封件与活塞杆的使用寿命。设计过程中首先要匹配起重机的额定起重量对应的臂架伸缩阻力，阻力来源包含臂节之间的滑块摩擦力、臂架自身重力产生的轴向分力、作业时的风阻附加载荷，因此缸筒的壁厚计算需要结合额定工作压力做强度校核，同时要考虑油缸全伸状态下的活塞杆稳定性，避免长行程工况下出现活塞杆弯曲失稳的问题。油缸的外表面做了防腐耐磨处理，外露的活塞杆表面采用高频淬火加硬铬镀层工艺，硬度达到HRC55以上，镀层厚度控制在0.03-0.05mm区间，既可以抵御户外作业时的砂石刮蹭，也能减少密封件的磨损速率。缸筒与端盖的连接采用螺纹加止口的定位方式，保证同轴度误差控制在0.02mm以内，避免活塞杆运行时出现偏磨。油口的布置位置选在缸筒尾部与杆头的侧面，避开臂架滑块的运动路径，防止伸缩过程中液压管路被臂节挤压破损。安装边界方面，收缩状态下油缸的总长度需要匹配对应吨位起重机的基本臂内腔长度，通常中小吨位汽车起重机用的这类伸缩油缸，收缩长度在1.2-1.8m区间，全伸行程可以达到2-3m，两端铰接孔的直径根据载荷等级匹配，通常在30-60mm区间，铰接点的同轴度需要和臂架支座的安装孔保持一致，安装时需要保证油缸的轴线与臂架的纵向中心线平行，平行度误差不超过1mm/m，否则会导致伸缩过程中出现卡滞，甚至造成臂节变形。实际作业中，这类油缸配合平衡阀使用，可以在任意伸缩位置实现锁止，避免臂架因为载荷波动出现自行回缩的问题，平衡阀的开启压力需要和油缸的无杆腔压力匹配，防止伸缩过程中出现爬行抖动的现象。在日常维护场景中，这类油缸的密封件采用分体式沟槽设计，不需要完全拆解油缸就可以更换杆端密封，降低现场维护的难度，缸筒上设置的排气螺塞可以在初次充油时排出缸内空气，避免油缸运行时出现异响与爬行。不同于单级油缸，双级伸缩油缸的两级活塞杆需要做顺序动作设计，一级缸筒先伸出到位后二级活塞杆再动作，保证臂架伸缩过程的载荷传递平稳，避免出现臂节突然伸出的冲击问题，内部的顺序阀集成在缸体内部，不需要外接管路，减少了泄漏点，提升了野外作业的可靠性。这类结构除了应用在汽车起重机的臂架伸缩机构上，也可以适配在高空作业平台、随车吊、铁路救援起重机的臂架系统中，只要是需要长行程、小安装空间的直线重载驱动场景，都可以参考这类结构的设计逻辑做参数调整。建模过程中需要重点关注各级缸筒之间的配合间隙，间隙过大容易导致内泄漏增加，间隙过小则会因为热胀冷缩出现卡滞，通常配合间隙控制在0.08-0.12mm区间，同时要预留密封件的安装沟槽尺寸，沟槽的粗糙度需要达到Ra1.6以下，保证密封件的压缩量在合理区间，既不会因为压缩量过大导致密封件过早老化，也不会因为压缩量不足出现内泄漏。
