多瓣式液压废料抓取作业装置结构

　　该多瓣式抓取装置主要配套桥式起重机、门式起重机以及履带式起重设备使用，常见于废钢回收加工厂区、冶金企业废料处理车间、城市建筑垃圾分拣消纳场、报废机动车拆解生产线等场景，针对堆积密度不均、外形不规则的散状硬质废料完成抓取、转运、投料作业，替代传统人工捆扎、磁吸吊装的作业模式，可适配块状废钢、冲压边角料、破碎混凝土块、废弃金属构件等多种异形物料的装卸需求，作业过程中不会出现单块物料卡滞脱落、细碎物料撒漏的问题，相比两瓣式抓斗对不规则散料的包容度更高，单斗抓取填充率可稳定保持在较高水平。

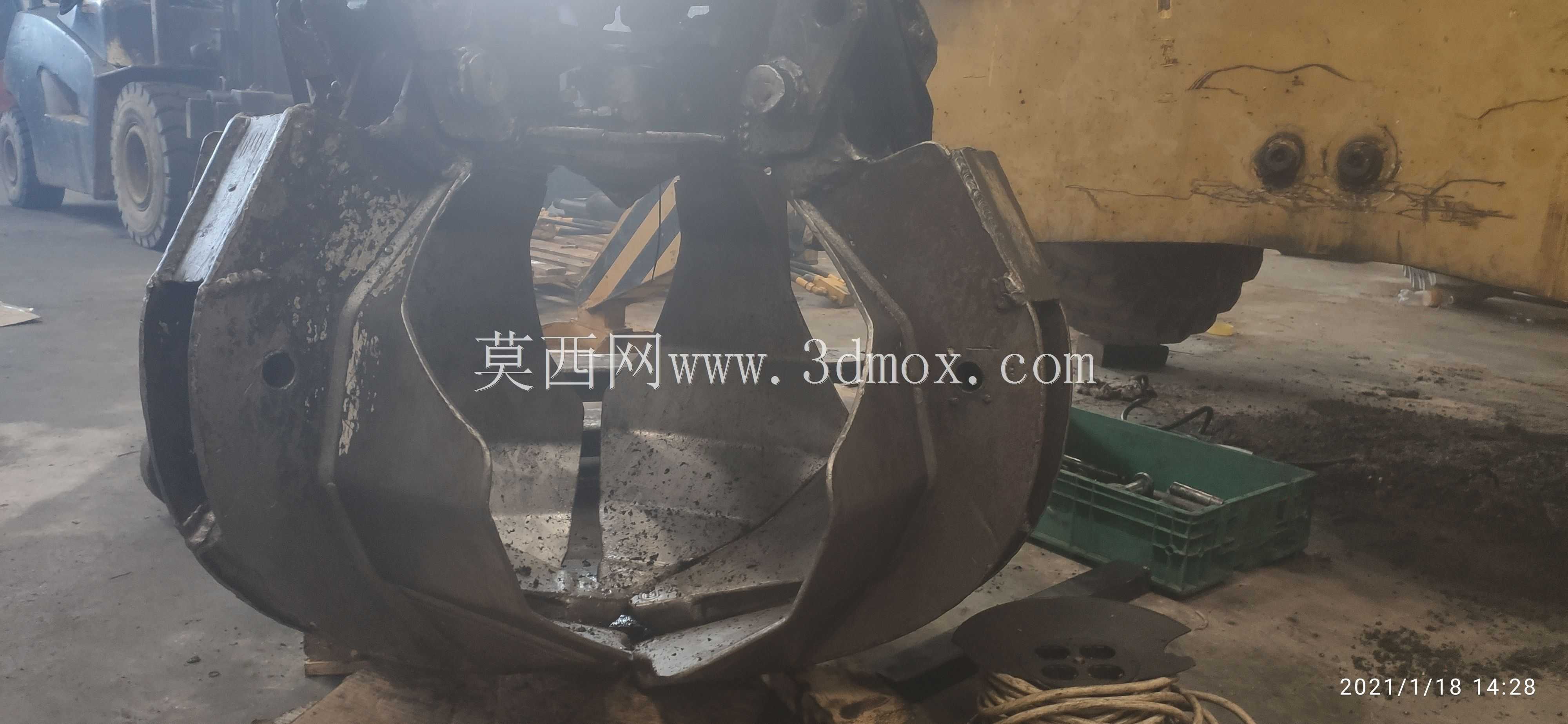

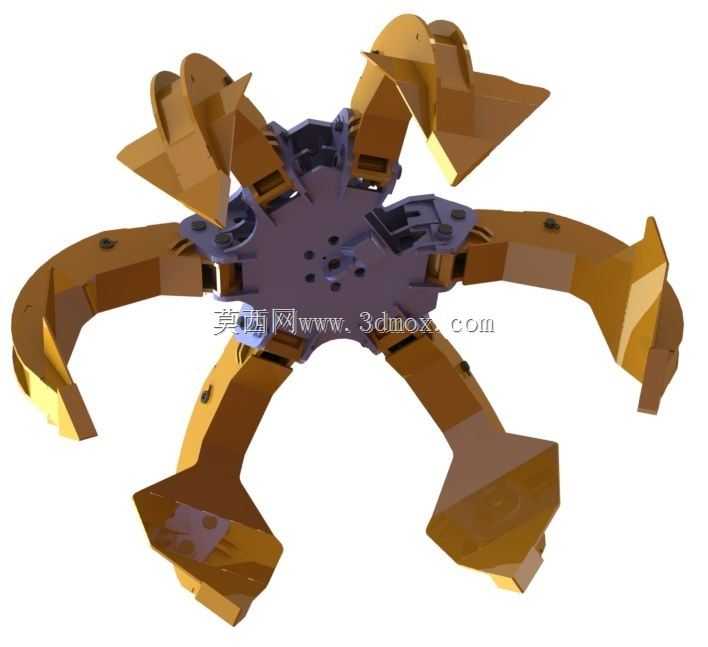

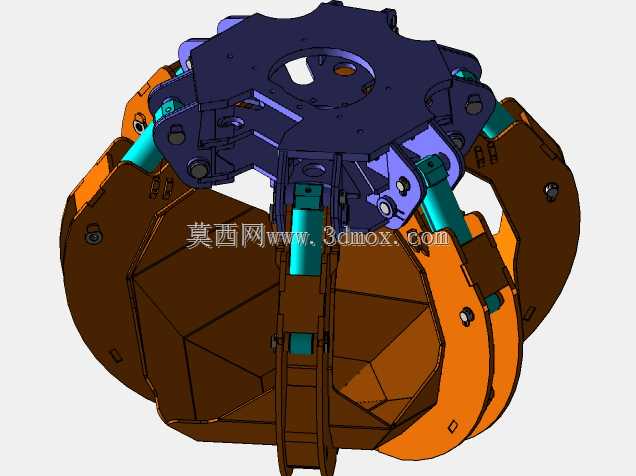

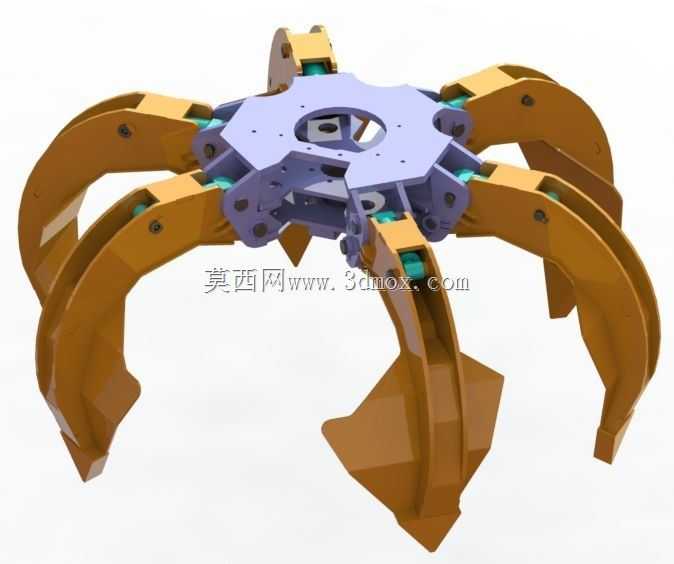

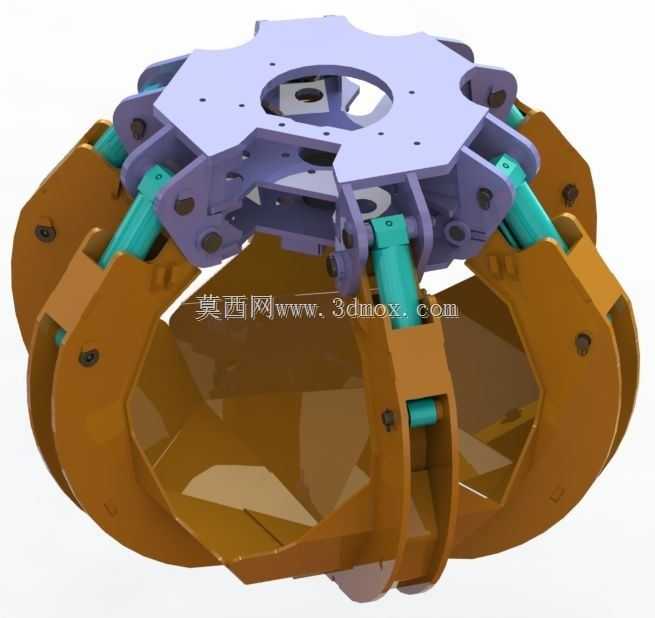

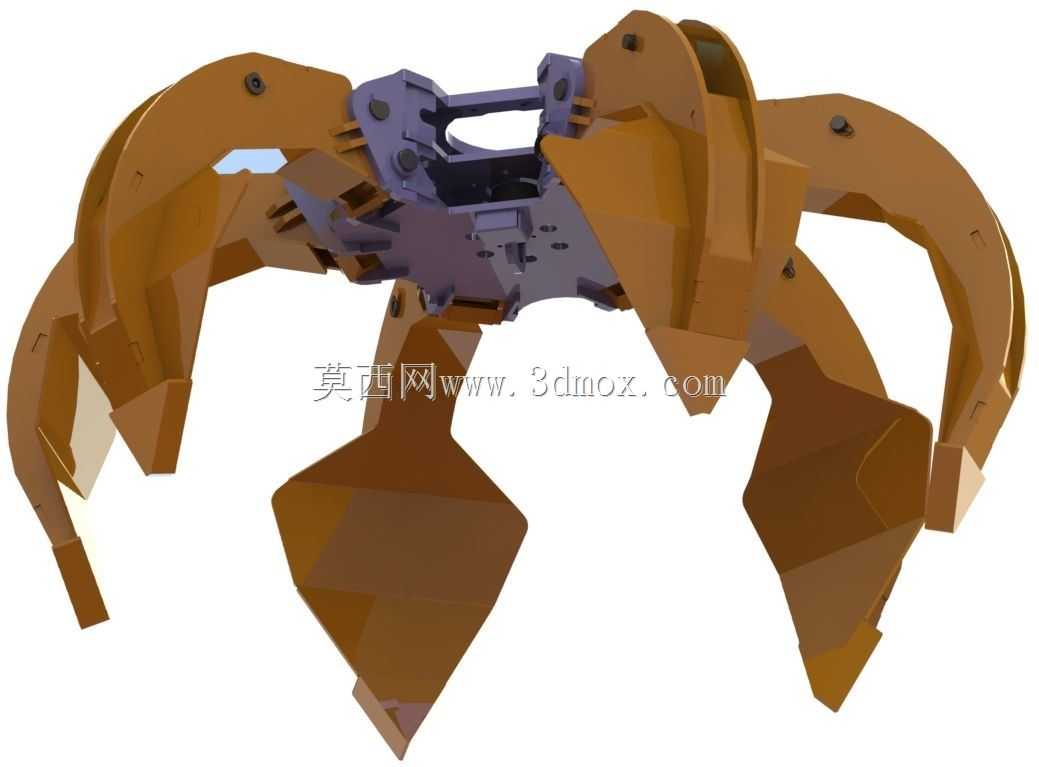

　　从功能结构来看，整套装置采用中心对称的多瓣铰接布局，上部为与起重设备吊具连接的安装法兰盘，法兰盘面预留均布的螺栓安装孔，可直接匹配标准起重吊钩的连接耳板或者快换属具接头，安装边界适配市面主流10-30吨级起重设备的吊重参数，整体闭合状态下最大外径可适配常规废料料斗的投料口尺寸，完全张开状态下瓣爪的最大展开半径可覆盖2米左右的物料堆积面，作业时无需起重设备频繁移动对位即可完成单点位的物料抓取。每片瓣爪采用弧形加厚耐磨钢板焊接成型，爪尖部位做了加厚倒角处理，可插入堆积密实的废料堆内部，瓣爪内侧焊接有防滑挡筋，抓取表面光滑的大块金属废料时也能提供足够的咬合摩擦力，避免物料起吊后滑落。

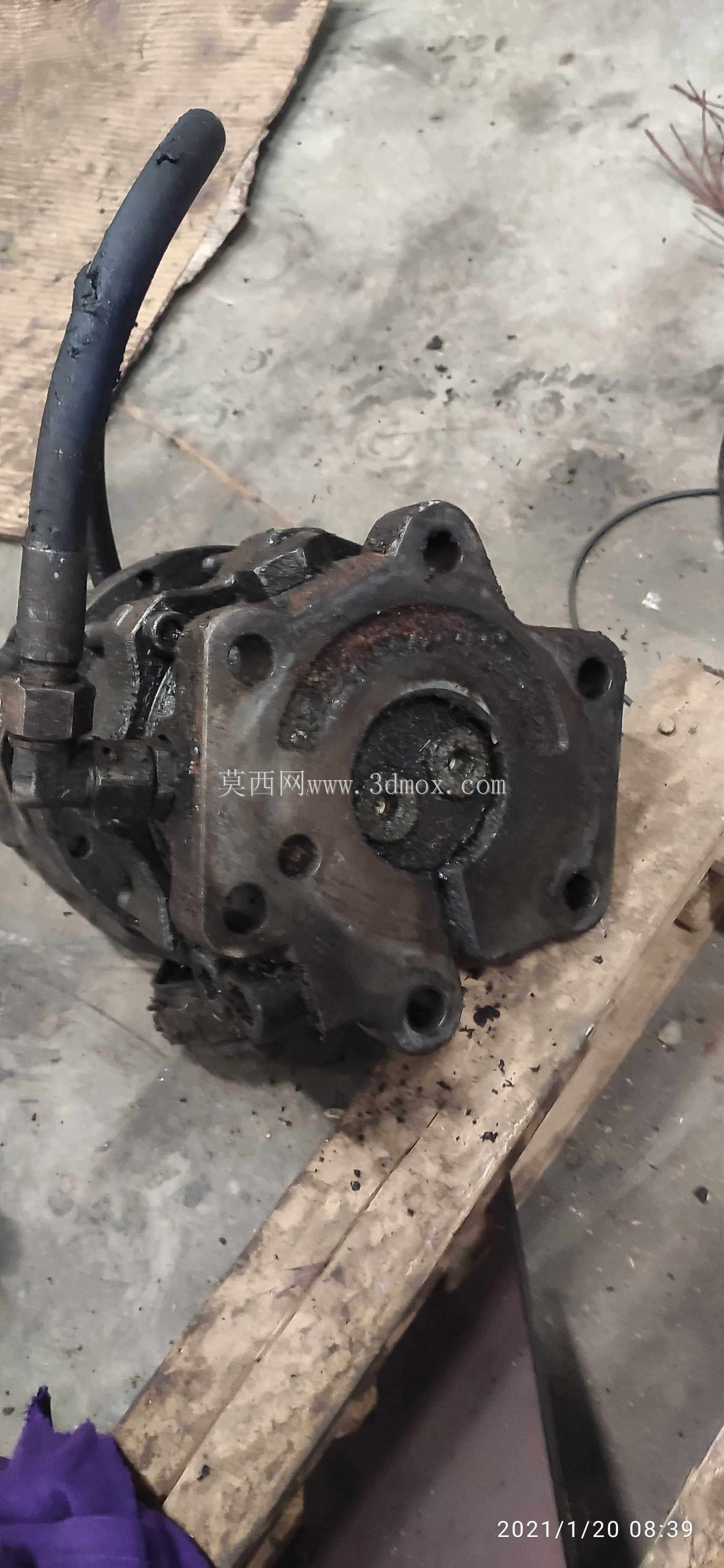

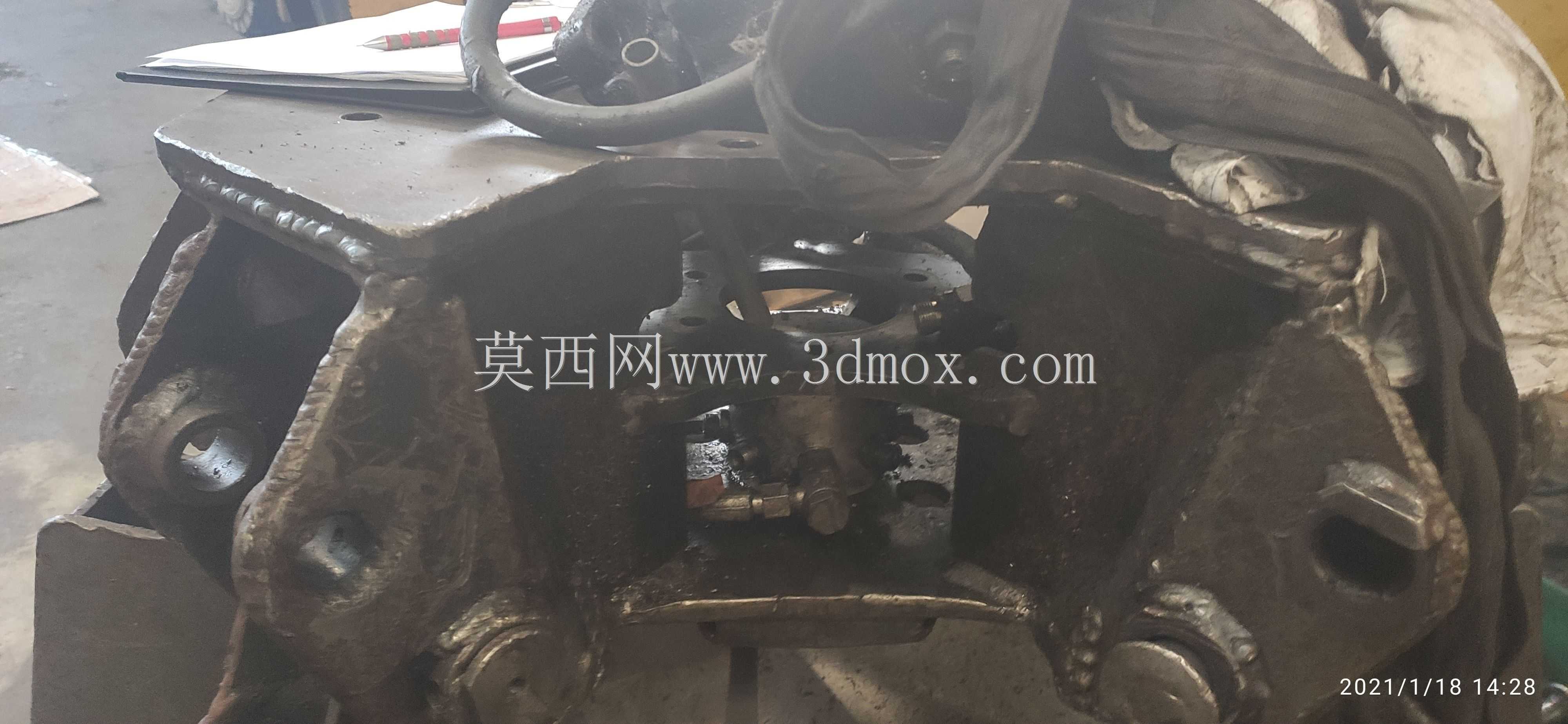

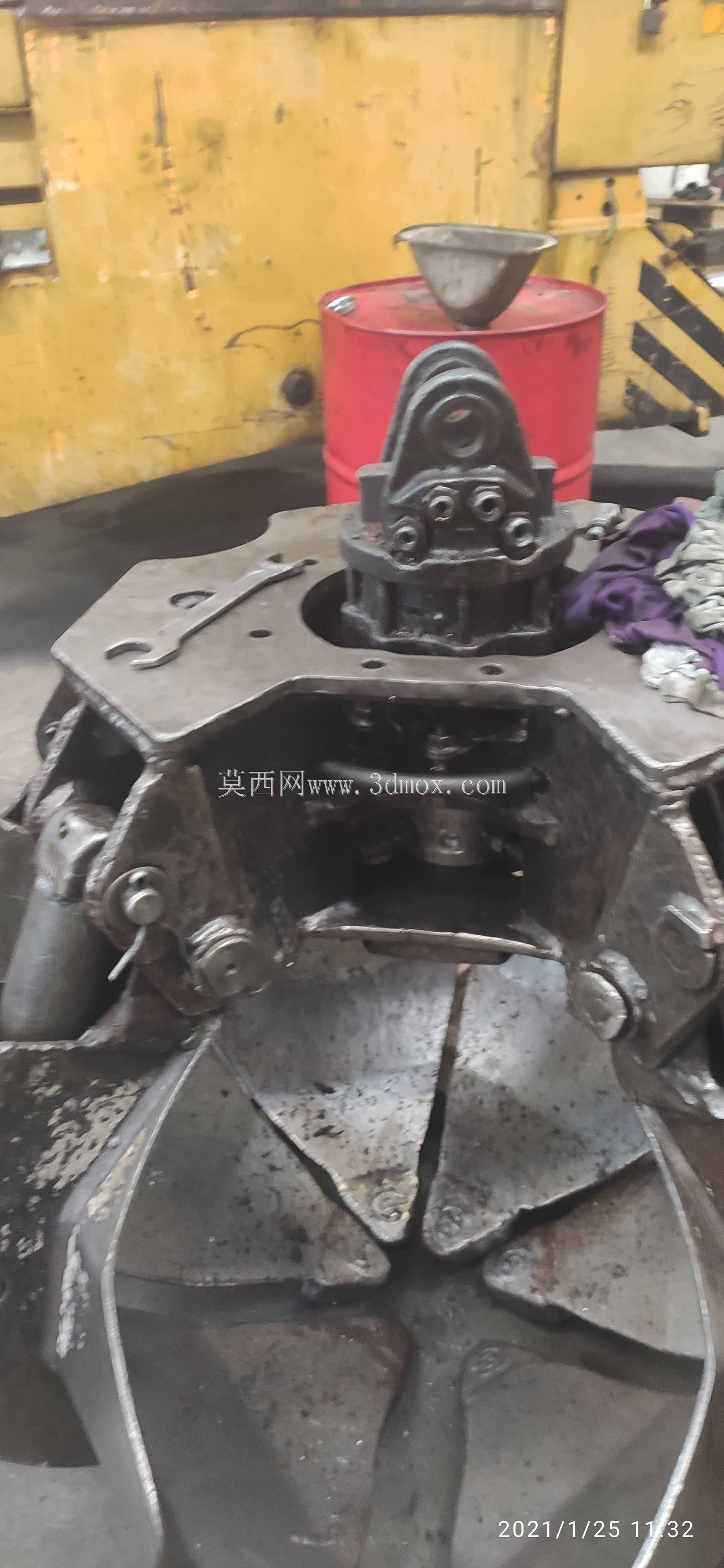

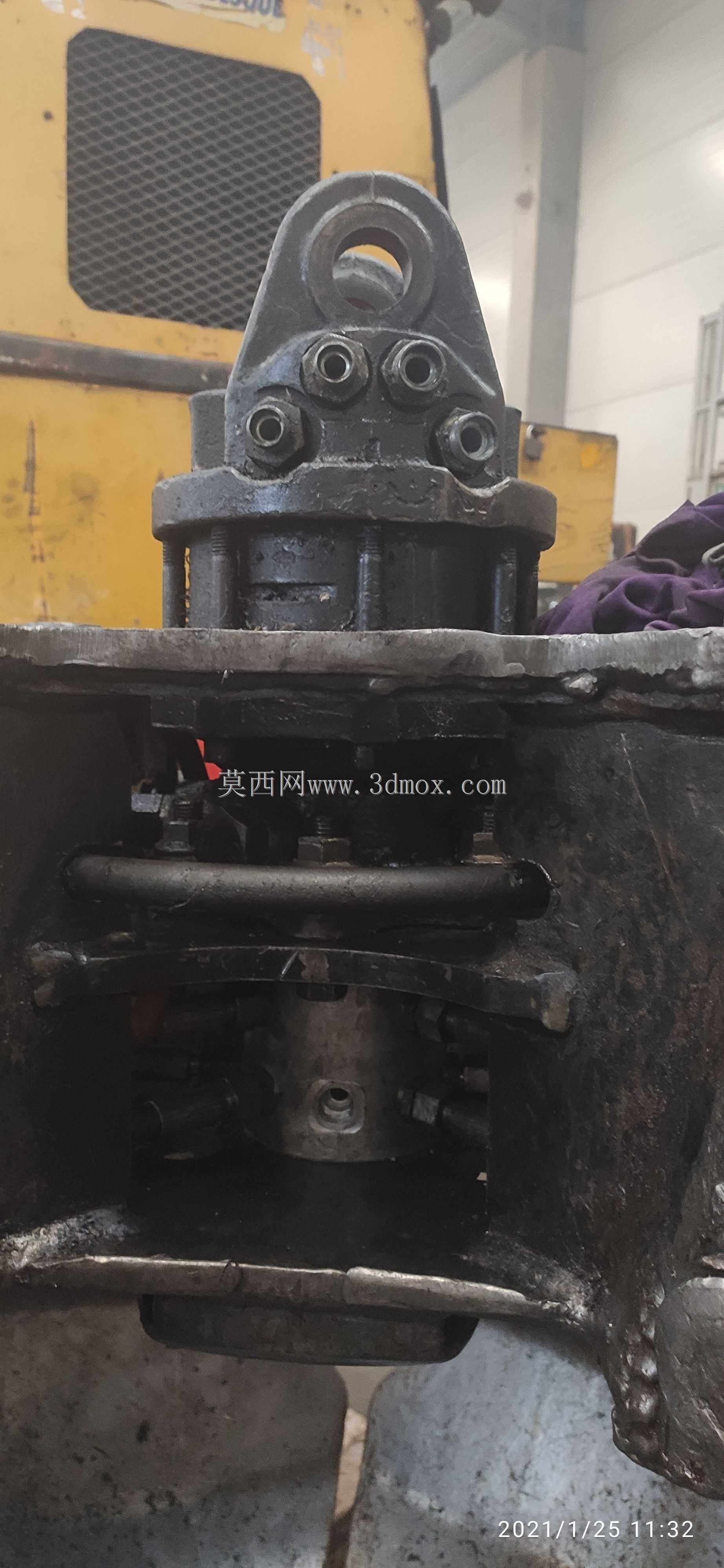

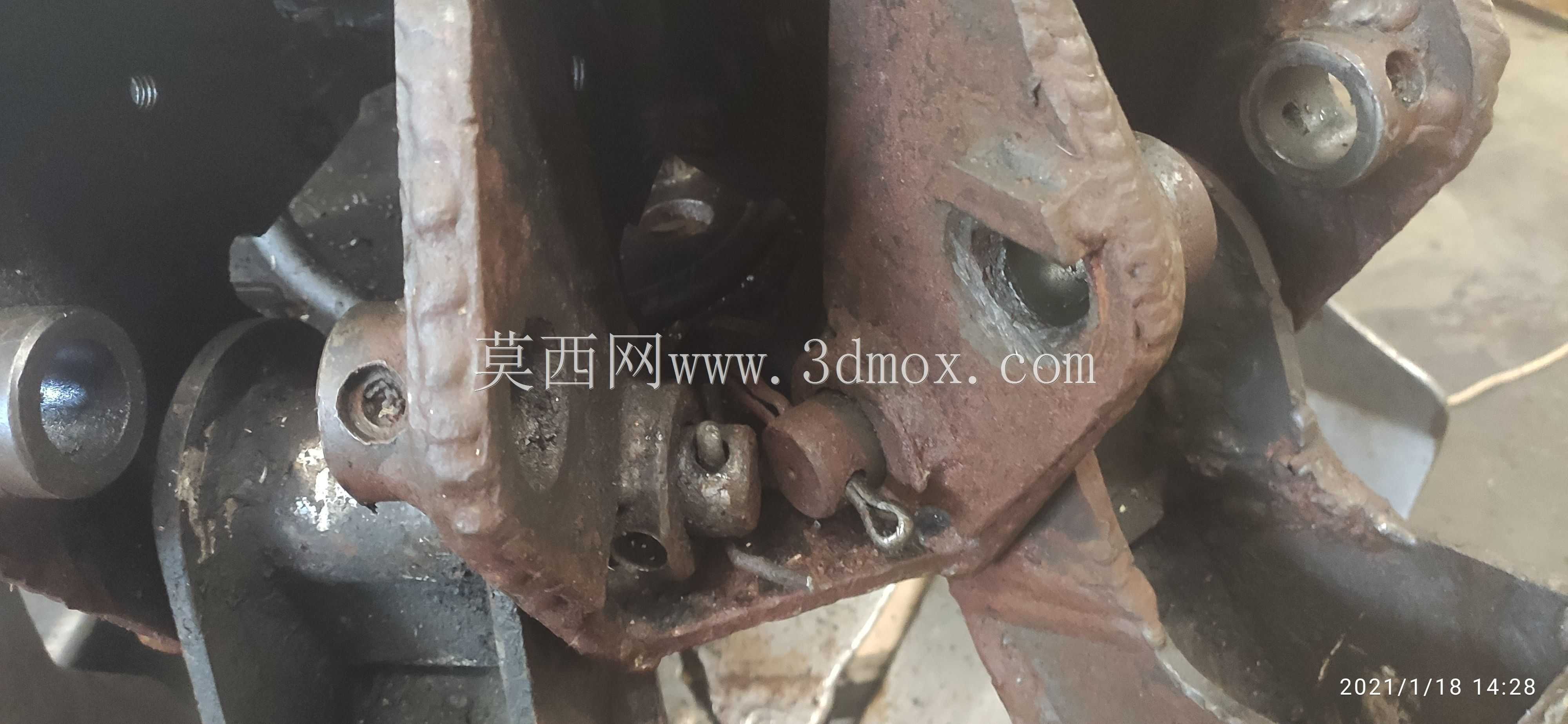

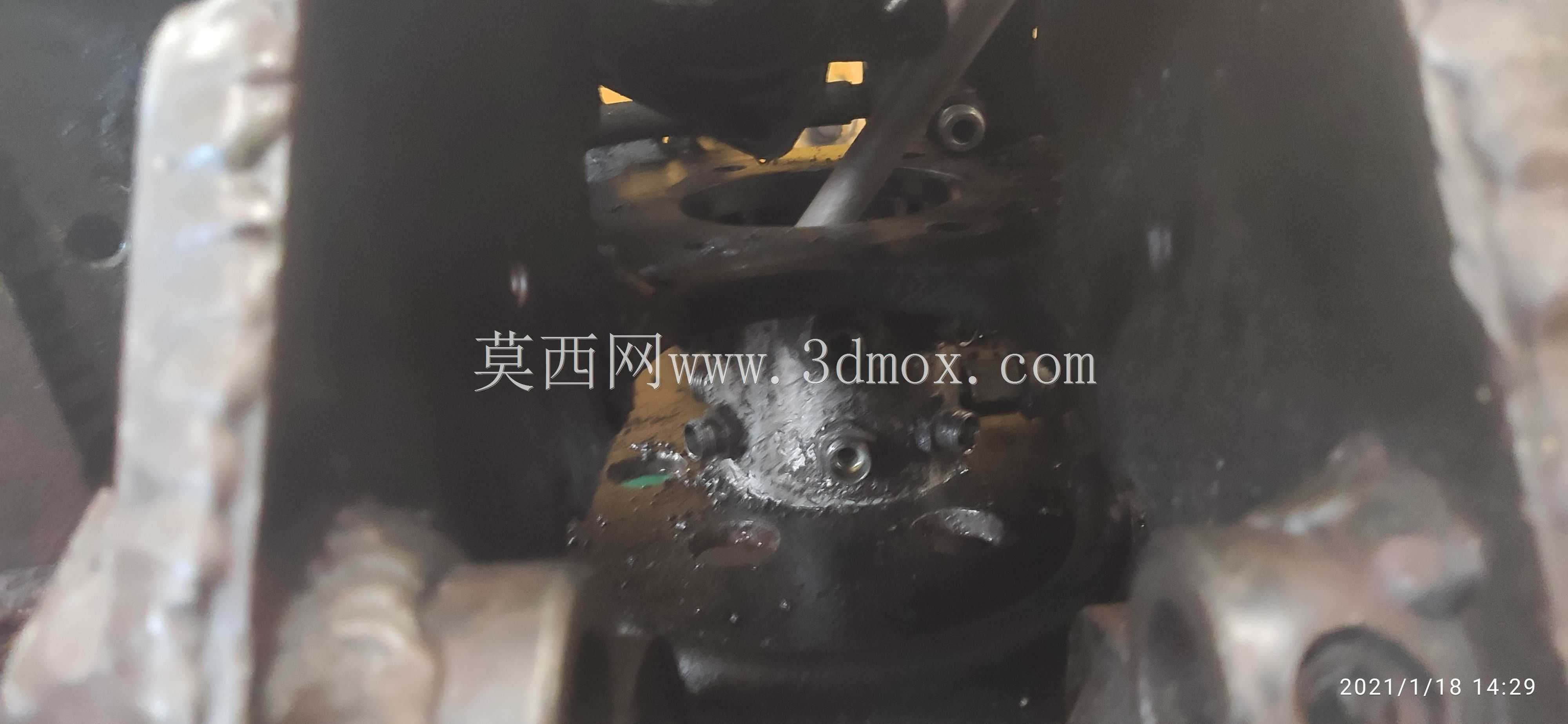

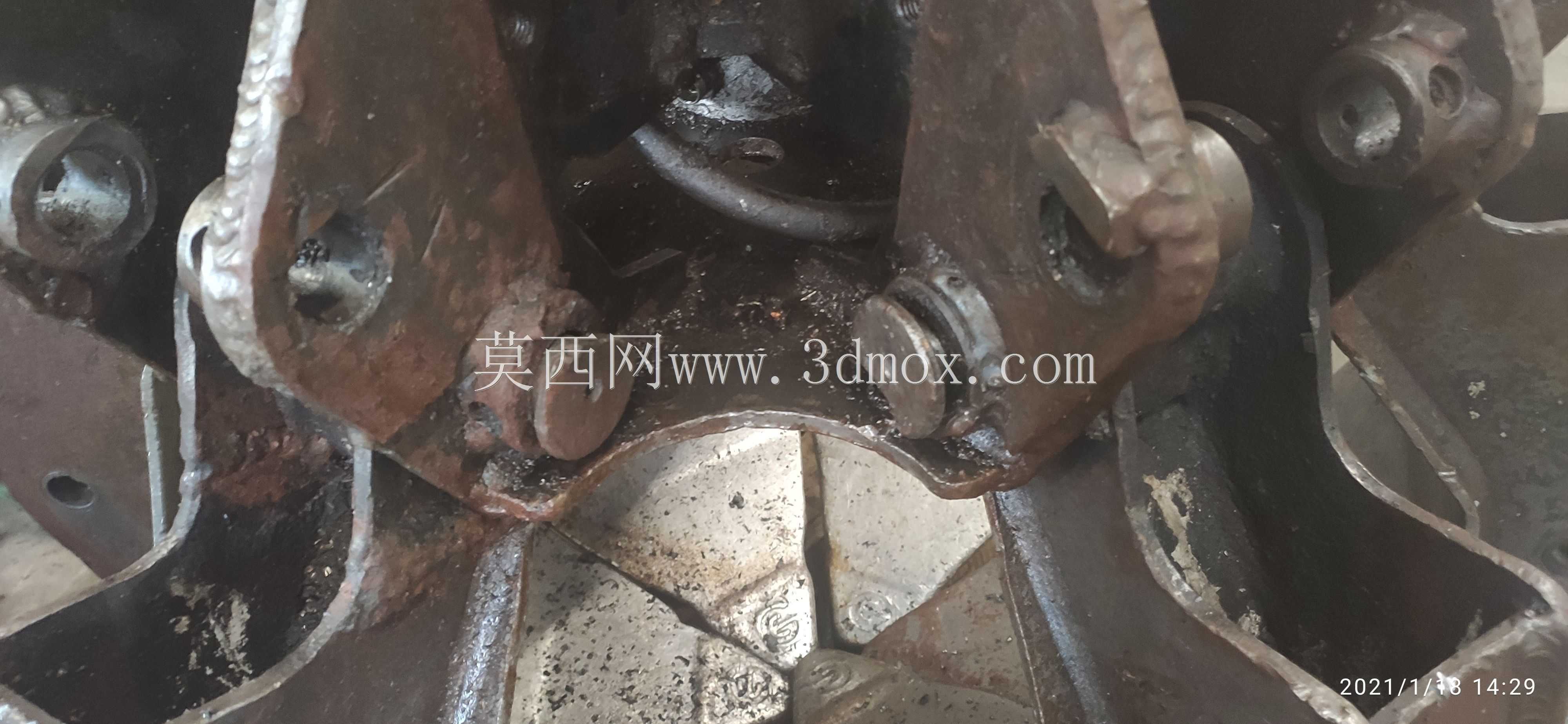

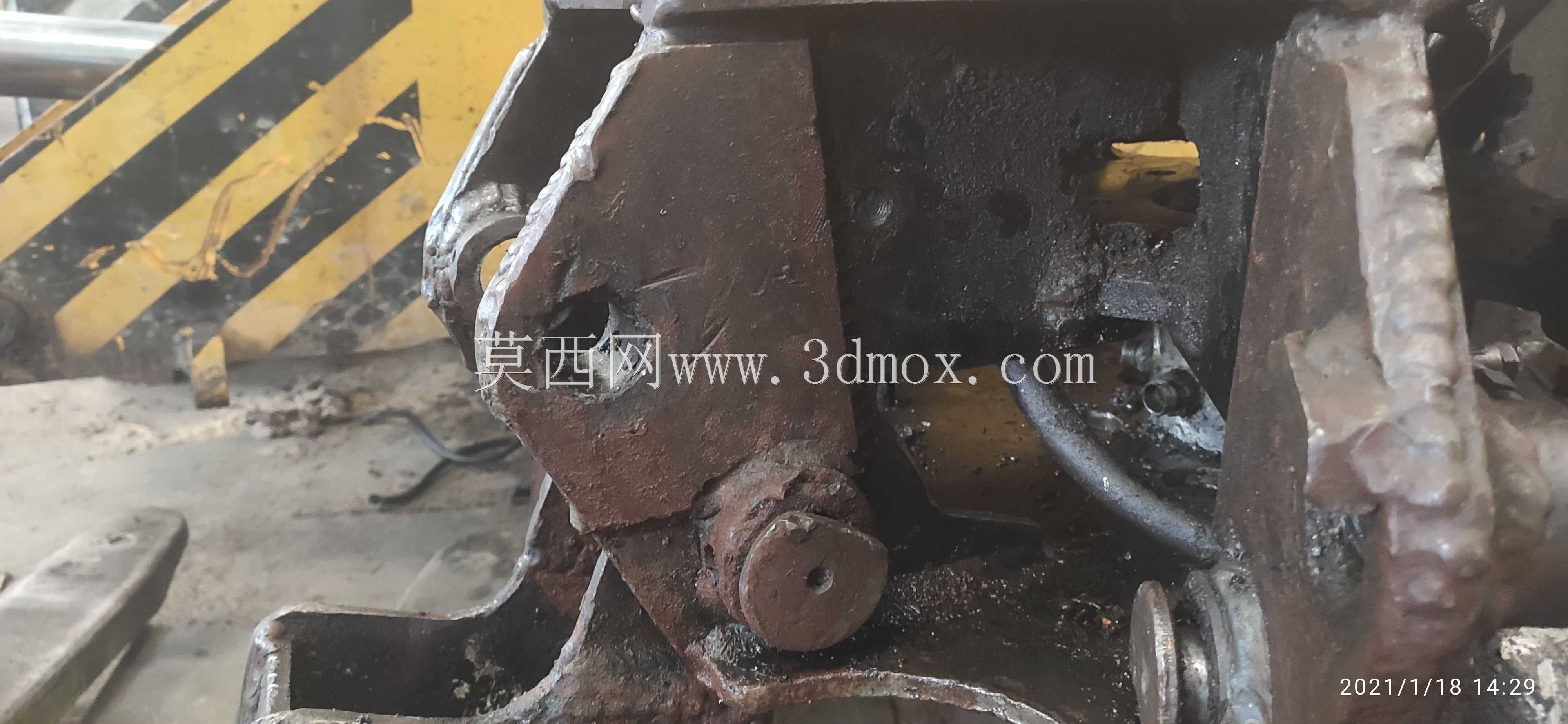

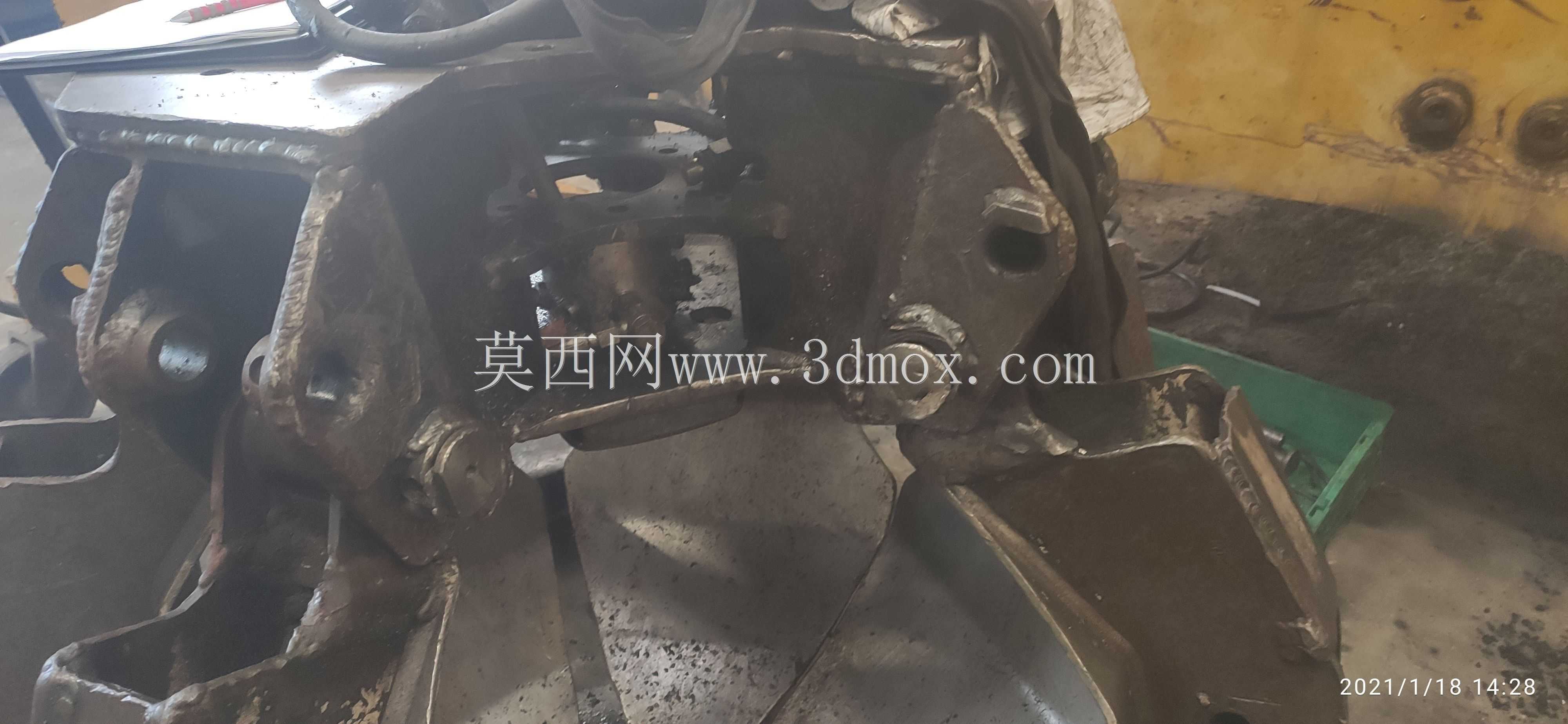

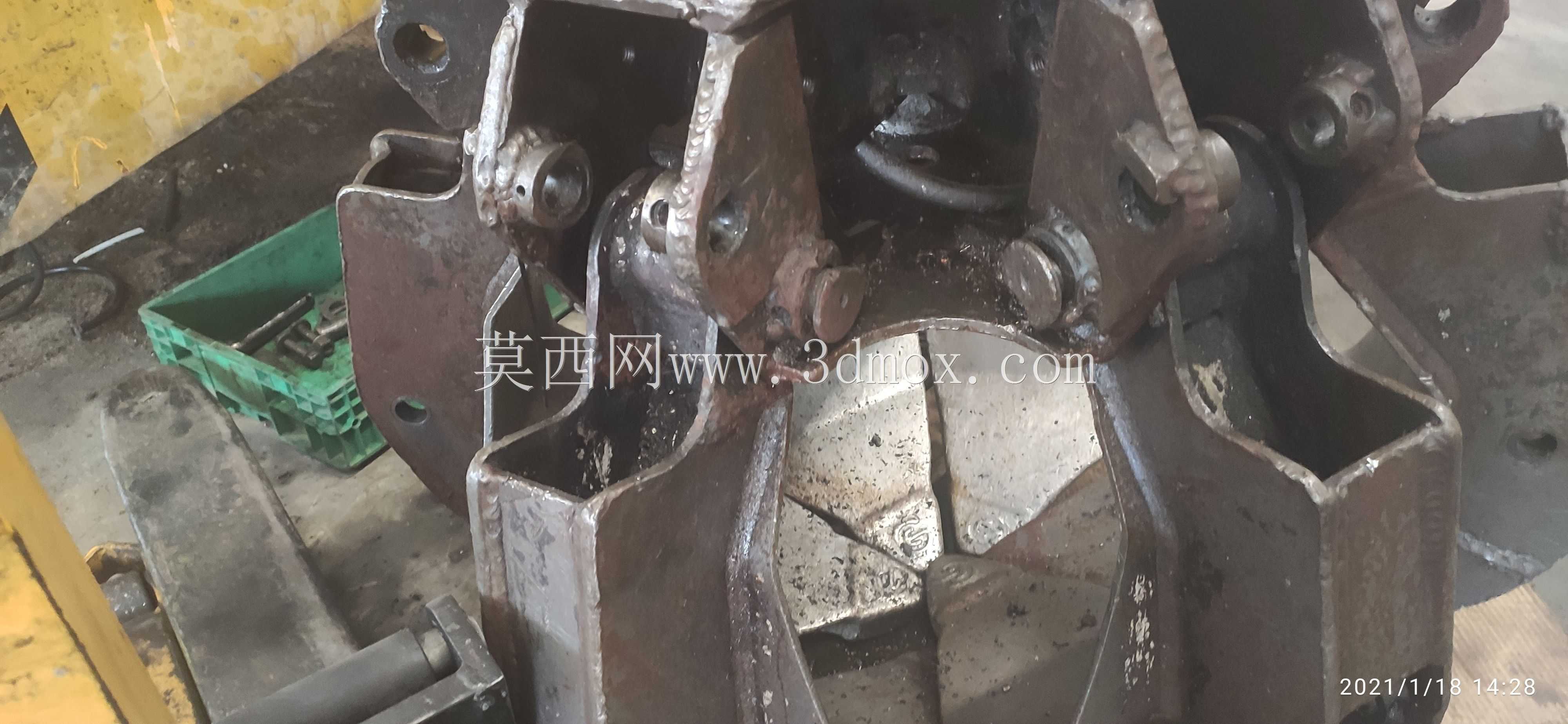

　　驱动部分采用独立的液压油缸对应每一片瓣爪，油缸缸体铰接于上部中心架的安装支座上，活塞杆端与瓣爪中部的铰接耳座连接，油路采用中心回转接头布局，可在装置整体随吊具旋转时避免液压管路缠绕，所有油缸的进回油管路做了防护套管处理，可抵御作业过程中飞溅的金属碎块、尖锐废料的剐蹭损伤。中心架采用高强度合金钢板焊接成型，各铰接点均镶嵌有自润滑铜套，日常作业中无需频繁加注润滑脂即可保证铰接转动的顺畅性，铰接销轴做了表面淬火处理，耐磨性能可满足长期重载往复转动的使用需求。

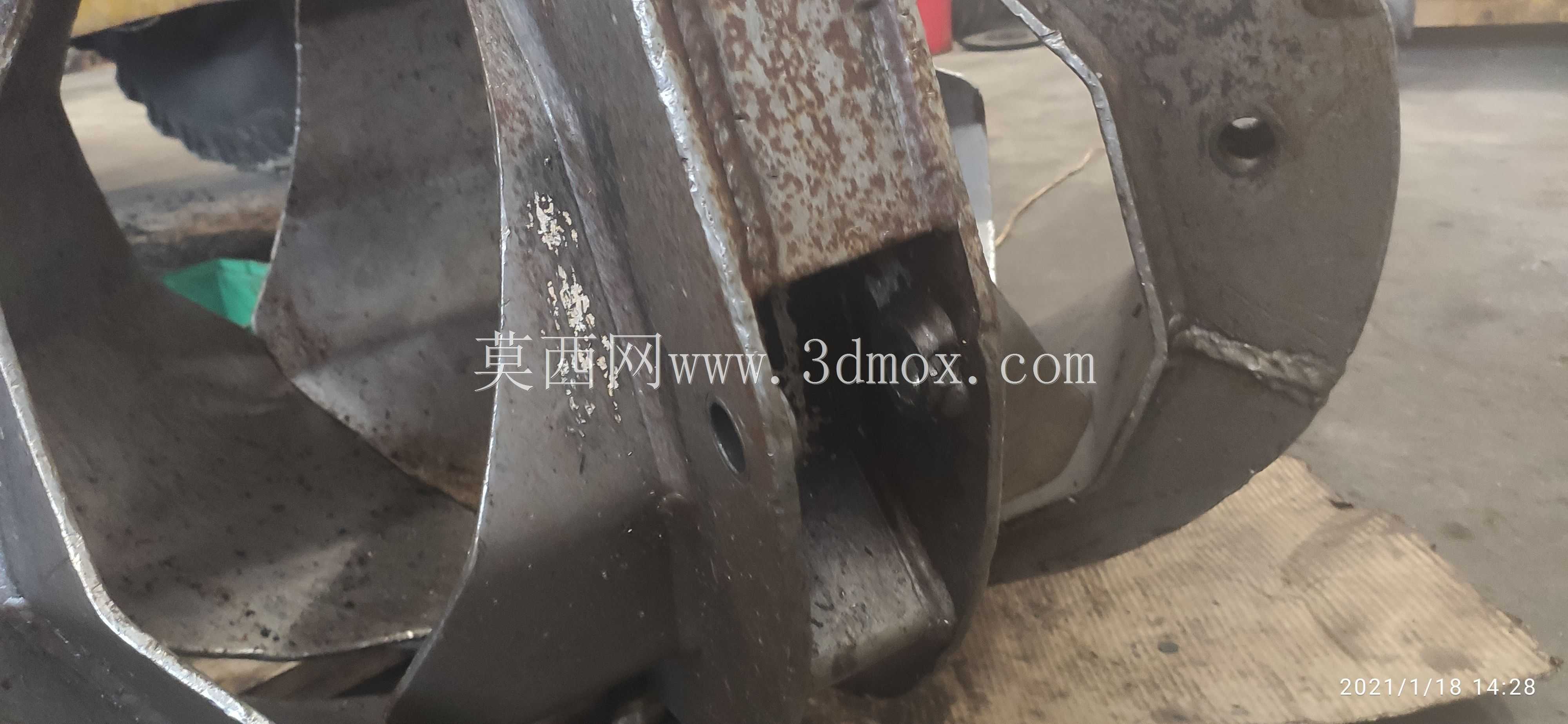

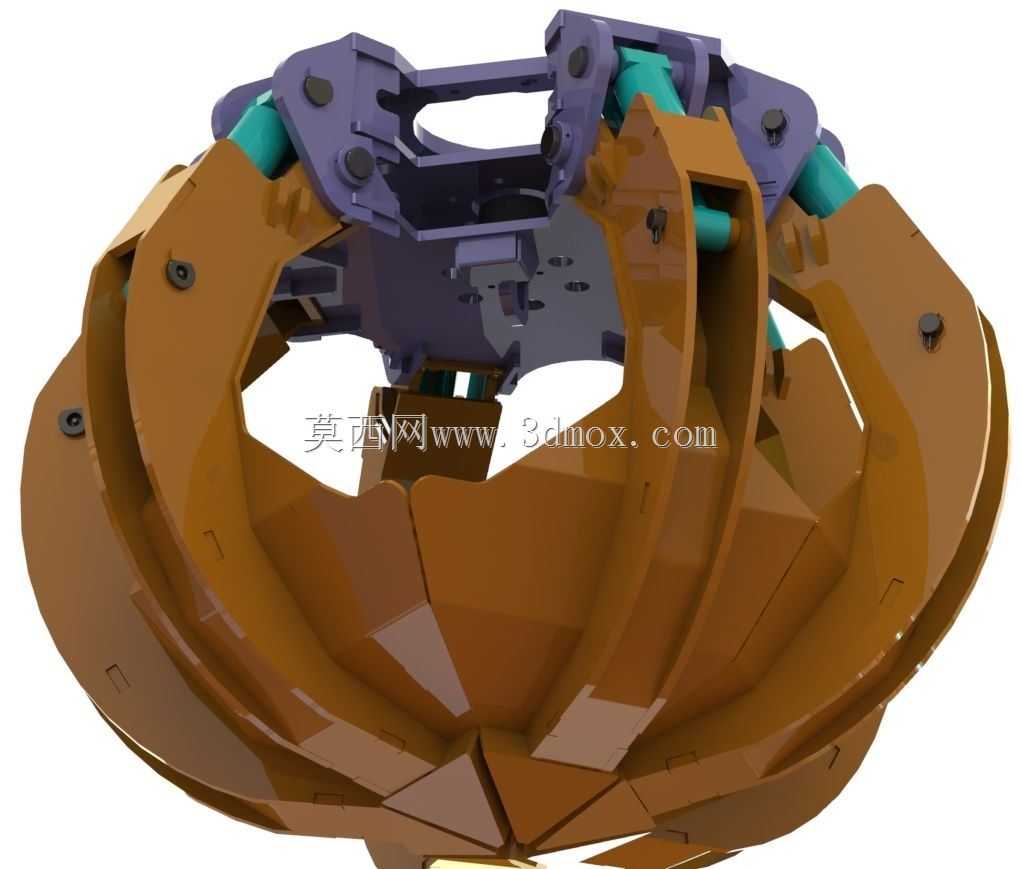

　　设计过程中优先考虑了重载作业下的结构强度冗余，所有受力焊缝均采用全熔透焊接工艺，瓣爪与中心架的铰接位置做了局部加强筋处理，可承受偏载抓取时的侧向冲击力，避免长期作业出现铰接座开裂、瓣爪变形的问题。瓣爪的开合轨迹经过运动仿真校核，完全闭合时各瓣爪的边缘可完全贴合，不会出现过大的缝隙导致细碎物料撒漏，张开过程中各部件之间无运动干涉，油缸的伸缩行程与瓣爪的开合角度做了匹配优化，可在油缸全行程范围内实现瓣爪从完全闭合到最大张开角度的动作，不会出现行程浪费或者驱动死点。

　　实际作业时，操作人员可通过起重设备的操作手柄控制液压系统的压力与流量，针对不同密度的物料调整抓取力大小，抓取轻薄散碎废料时可适当降低系统压力避免瓣爪咬合过紧导致物料被挤出，抓取大块重型金属废料时可提升系统压力保证足够的夹紧力，整套装置的液压控制回路设置有自锁功能，起吊转运过程中即使出现液压管路压力波动，瓣爪也不会意外张开导致物料坠落，满足起重作业的安全规范要求。日常维护时，可直接拆卸各铰接点的销轴完成单个瓣爪的更换，无需整体拆解上部中心架，耐磨件更换便捷，可有效降低设备停机维护的时间成本。
