起重吊装用永磁拉铁吊具结构

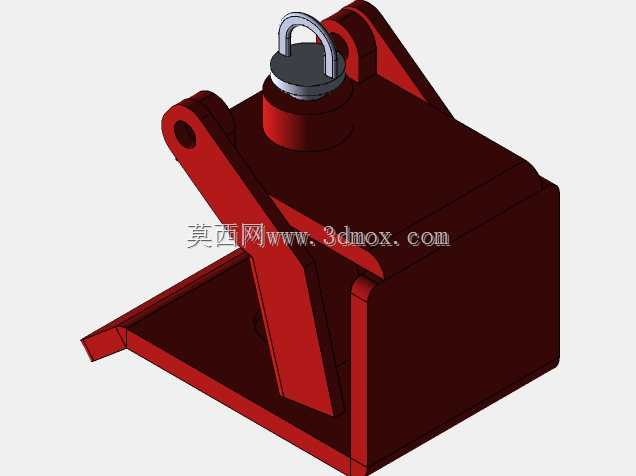

在车间钢材转运、板材上下料、模具吊装这类作业场景里，这类永磁拉铁吊具是替代钢丝绳捆扎、人工抬运的核心工装，尤其针对导磁类钢制工件的短距离移位，能省去捆扎、解绑的冗余工序，大幅降低吊装作业的辅助时长。日常作业中，这类吊具常配套桥式起重机、门式起重机的吊钩使用，顶部的吊环直接与起重吊钩挂接，无需额外的连接附件，挂装后即可通过磁力吸附完成工件起吊，全程不需要对工件进行捆绑固定，对于表面平整的钢块、型材、冲压坯料都能稳定吸附。从功能实现逻辑来看，该吊具依靠内部永磁磁路的开合实现吸附力的切换，外部的扳动结构就是磁路切换的操作端，当扳动结构处于工作位时，内部磁钢的磁力线穿过导磁外壳作用到被吊工件表面，形成稳定的磁吸附回路，产生足够的起吊吸力；当扳动结构切换到卸荷位时，磁力线在吊具内部形成闭合回路，对外不再产生吸附力，即可顺利脱开工件，整个操作过程不需要外接电源，不存在断电失磁的安全隐患，适合车间无外接供电的零散吊装场景。设计过程中首先要考虑的是吸附面的平面度要求，底部与工件接触的平面加工粗糙度需要控制在合理区间，避免因接触面存在缝隙导致磁阻增大，吸附力出现大幅衰减，同时底部的承托边结构是针对带棱边的块状工件设计的，在吸附的同时能提供侧向的机械限位，防止工件在起吊过程中出现滑移、侧翻，尤其是吊运带一定倾角的工件时，底部承托结构能分担部分剪切力，降低磁吸附面的横向载荷。外形结构上，主体采用方形腔体结构，内部预留永磁磁钢的安装空间，腔体壁厚根据额定起重量对应的载荷做等强度设计，避免不必要的材料冗余，两侧的吊耳板与主体腔体采用一体化焊接结构，顶部的吊环采用铰接式连接，起吊过程中能自动适配吊钩的受力角度，避免吊环处出现附加弯矩。安装边界方面，吊具顶部吊环的内孔尺寸适配常规起重吊钩的直径范围，不需要额外定制连接销轴，底部吸附面的尺寸覆盖常见的中小型钢坯、模具钢块的接触面积要求，作业时需要保证被吊工件的表面无厚氧化皮、焊渣等杂物，避免接触面间隙过大影响吸附力，同时吊具的整体重心与吊环中心处于同一垂直线上，起吊后不会出现偏载倾斜，保证工件吊运过程的平稳性。结构细节上，顶部的吊环与中心磁路转轴同轴设置，扳动切换结构的操作力经过杠杆比优化，单人即可轻松完成磁路的开合切换，不需要借助额外的加力杆，外部的扳动臂做了圆角处理，避免操作过程中出现磕碰划伤，主体外表面做了防锈涂覆处理，适应车间多油污、多粉尘的作业环境，长期使用也不会出现锈蚀卡滞的问题。在实际选型适配时，需要根据被吊工件的重量、材质导磁率、接触面积匹配对应规格的拉铁吊具，严禁超额定载荷使用，同时对于厚度较薄的板材，需要考虑磁穿透深度的影响，避免因工件厚度不足导致吸附力达不到设计值，吊运前需要做试吊检查，确认吸附稳定后再完成全程吊运作业。
