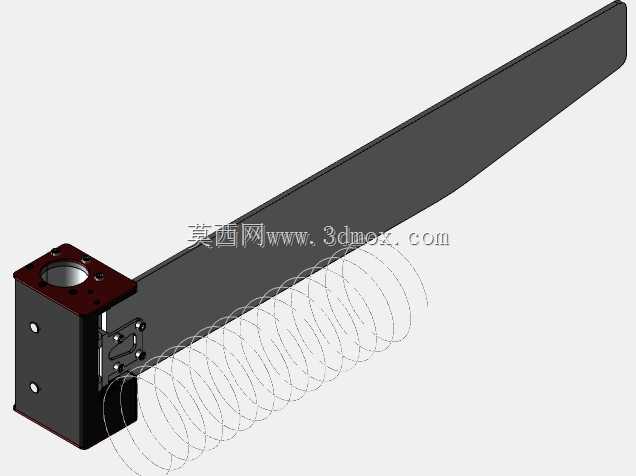

自动化产线用栅臂式挡停阻隔机构

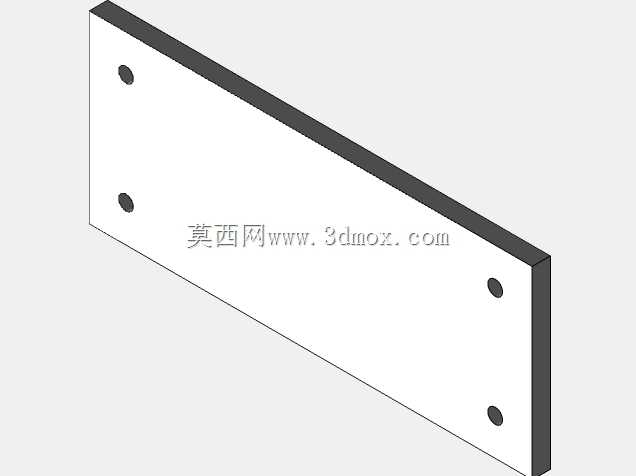

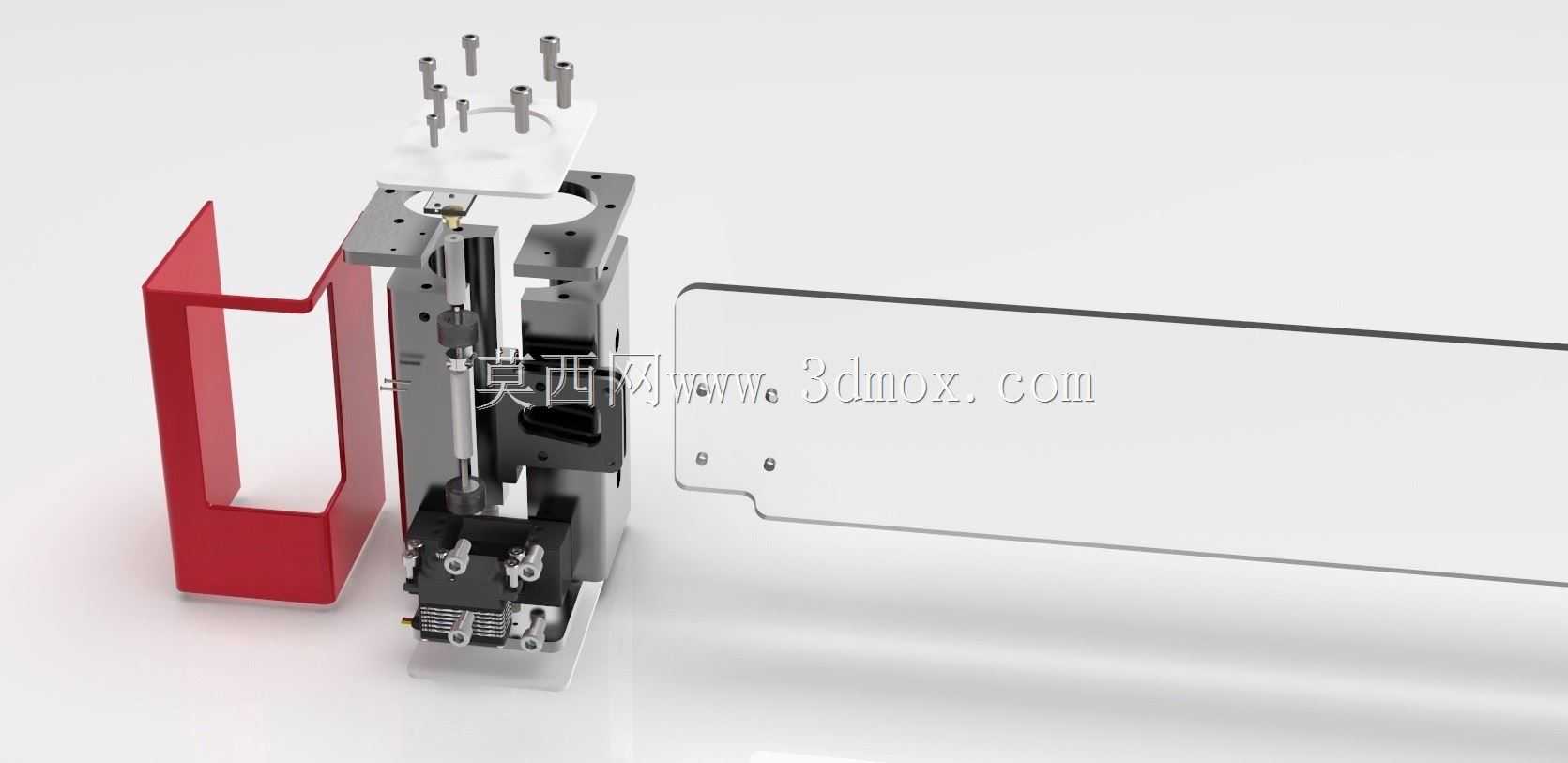

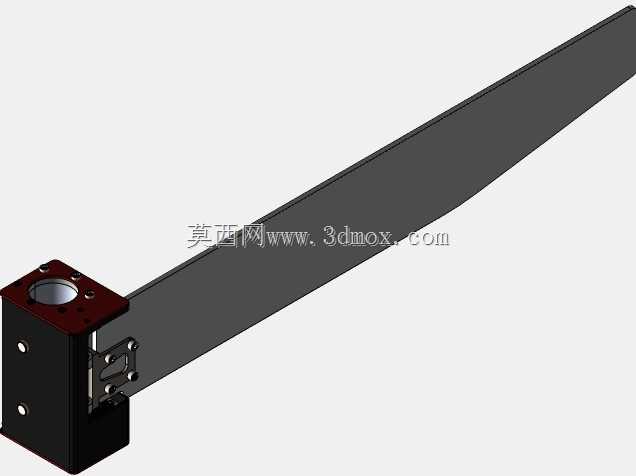

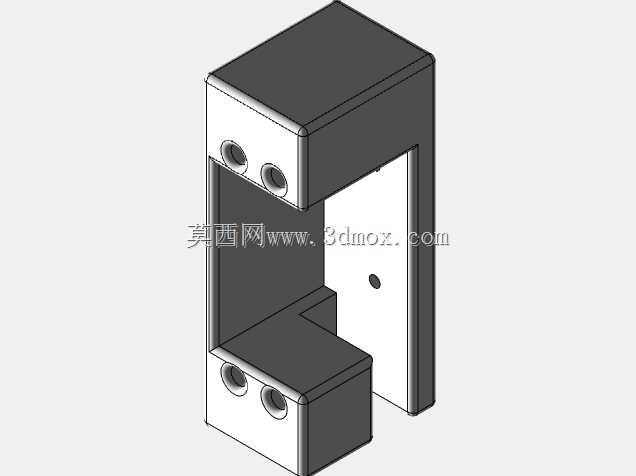

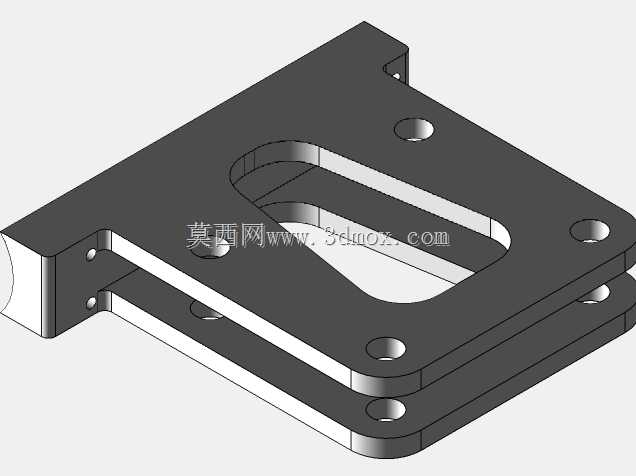

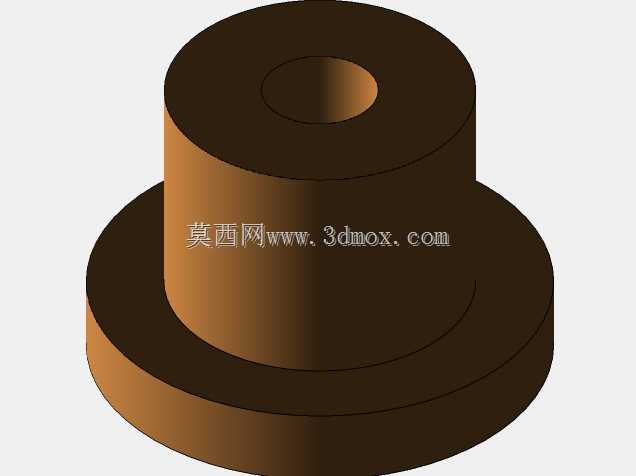

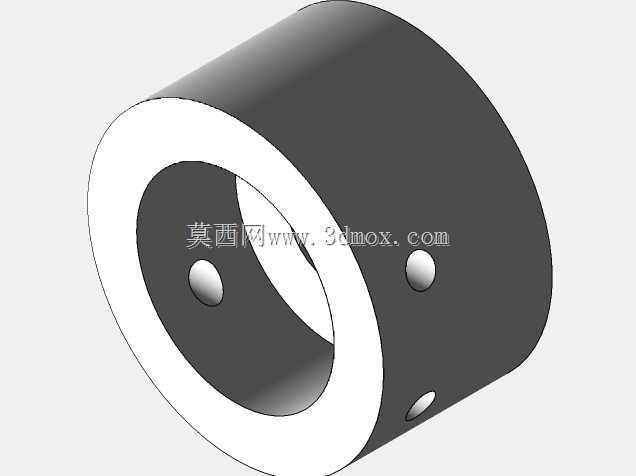

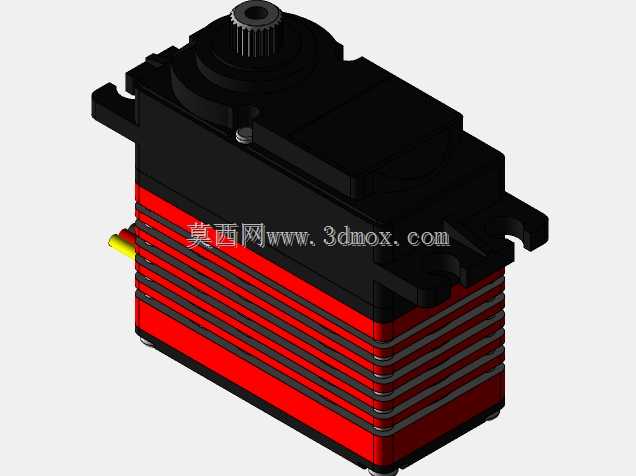

在3C电子、汽车零部件装配的自动化输送线体中，这类栅臂式挡停阻隔机构常被布置在工位衔接段、人工操作站的安全隔离边界，或是机械手上下料的工位入口处，用来对流转的工装托盘、待加工工件做精准的位置拦截，也可作为安全防护的物理隔断，避免非授权状态下人员或物料进入设备作业区间。不同于传统的气缸直推式挡块，该机构采用栅臂式的长条形挡件结构，接触面积更大，对工装托盘的抵靠受力更均匀，不会因为单点受力造成托盘偏斜、卡滞，适配宽度范围更大的载具，不用针对不同尺寸的托盘频繁更换挡停头。从结构组成来看，整套机构集成了驱动单元、导向支撑组件、栅臂执行件以及安装基座，驱动部分采用伺服驱动的直线传动结构，可根据产线节拍调整栅臂的伸出、收回速度，启停位置的重复定位精度可以控制在±0.1mm以内，既能够满足高速产线的快节拍响应需求，也能在低速重载的输送场景下实现缓启动缓停止，避免刚性撞击产生的噪音和零件损耗。导向部分采用双列直线导轨搭配滑块的支撑结构，栅臂的整个伸缩行程都有稳定的径向支撑，即使受到工装托盘的侧向冲击力，也不会出现悬臂下垂、卡滞的问题，安装基座上预留了标准的沉头安装孔位，可以直接固定在输送线的铝型材机架上，不需要额外做复杂的转接支架，安装时只需要保证栅臂的伸缩方向和输送方向垂直，调整好挡停位置和线体托盘的高度差即可完成装配，整体的安装边界占用空间较小，宽度方向仅占用线体侧边120mm左右的空间，不会和线体上的其他检测传感器、顶升机构产生空间干涉。设计过程中，针对栅臂的受力变形做了专项的仿真校核，当栅臂完全伸出承受50kg的侧向载荷时，端部的变形量控制在0.2mm以内，完全满足常规工装托盘的挡停需求，栅臂的接触端面做了圆角钝化处理，不会刮蹭工装托盘的表面，也避免了人员误触时的尖锐边角风险。在实际应用场景中，这类机构可以和产线的PLC控制系统直接对接，接收上游工位的到位信号后控制栅臂伸出，待托盘被精准挡停、传感器检测到到位信号后，配合顶升机构将托盘顶起定位，供机械手完成取放料作业，作业完成后栅臂收回，托盘流向下一个工位；在人工维护工位的入口处，该机构也可以和安全门锁联动，当安全门被打开时栅臂自动伸出，阻隔线体物料流入维护区域，同时触发设备的安全停机信号，避免维护过程中出现设备误动作的安全风险。不同于旋转式的闸板结构，这种直动式的栅臂闸门在伸缩过程中没有旋转半径的空间占用，线体侧边不需要预留额外的摆动空间，在布局紧凑的自动化产线中适配性更强，机构的所有传动部件都做了内置式的防护设计，日常生产过程中的灰尘、切削液飞溅不会进入传动导轨和驱动部件内部，减少了日常维护的频次，只需要定期在导轨的注油孔补充润滑脂即可保证长期稳定运行。针对不同的产线需求，栅臂的长度可以根据线体的输送宽度做适配调整，不需要改动整体的驱动和支撑结构，模块化的设计思路可以快速适配不同宽度的皮带线、滚筒线，在多规格的自动化产线改造项目中能够大幅缩短设计和装配周期。
