双核心工业可编程逻辑控制器结构设计

　　这款双核心工业控制器的结构设计，完全围绕中小型离散制造场景的现场控制需求展开，在做整体布局之前，先梳理了车间现场的常见安装工况：这类设备大多会被安装在设备侧的电控箱内，或是流水线旁的壁挂控制盒中，周边往往紧邻接触器、变频器这类强电磁干扰源，同时现场运维人员需要在不拆箱的情况下完成状态查看、基础操作、接线维护，所以结构设计的优先级首先围绕抗干扰、易维护、安装适配性三个核心点排布。

　　从安装边界来看，整机采用标准导轨兼容安装结构，外壳主体的长宽尺寸控制在180mm*120mm区间，厚度控制在35mm，既可以适配常规35mm标准DIN导轨的卡扣安装，也预留了四个M3沉头安装孔位，支持螺丝直接固定在安装板上，安装孔位的间距做了通用化设计，能匹配市面上多数小型PLC的安装孔距，方便老旧设备的控制器替换，不需要重新在电控箱板上打孔。外壳的边角全部做了R3圆角处理，避免安装接线时划伤操作人员的手部，同时壳体采用阻燃ABS材质混合10%玻纤填充，既保证结构强度，在电控箱内短时高温环境下也不会出现形变，壳体的接缝处做了凸台止口设计，配合导电泡棉衬垫，能实现基础的电磁屏蔽效果，减少周边强电设备的电磁干扰对核心控制电路的影响。

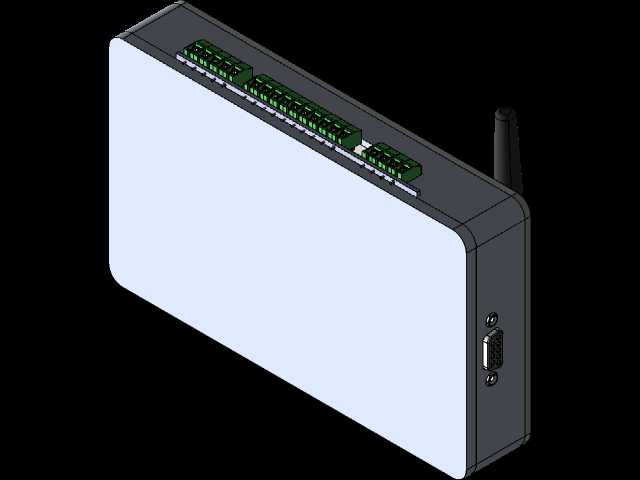

　　接口布局上，所有的外接IO接线端子全部排布在壳体的上侧与右侧边缘，采用5.08mm间距的绿色插拔式接线端子，每个端子旁都做了激光雕刻的引脚标识，包括电源输入、CAN总线、RS485总线、数字IO、模拟输入引脚的编号，运维人员接线时不需要对照说明书就能快速识别引脚功能，端子的插拔力度做了适配，既不会因为设备运行振动出现松脱，也能在维护时徒手拔下端子排，不需要借助螺丝刀撬动。电源输入部分做了独立的隔离仓设计，24V工业电源输入与5V内部供电电路之间做了物理隔离，避免电源端的浪涌冲击损坏核心控制板，同时预留了锂离子电池的安装位，支持外接备用电池，在现场突然断电的情况下，可以维持核心芯片的运行，完成关键运行数据的掉电保存，避免工艺参数丢失。

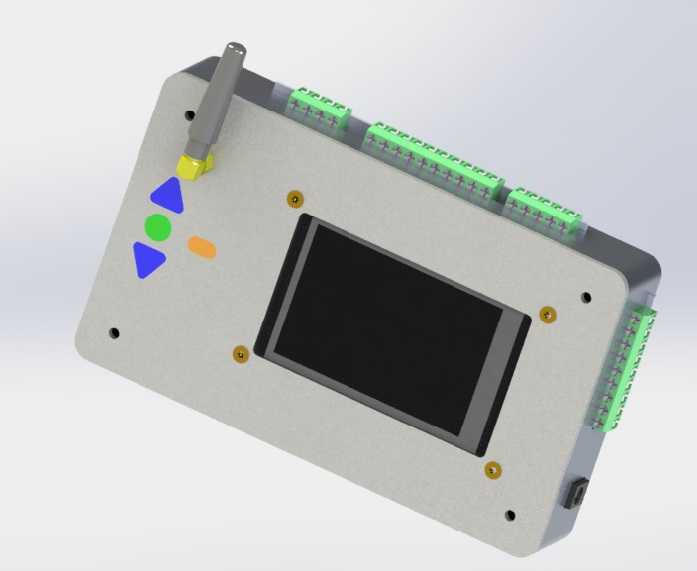

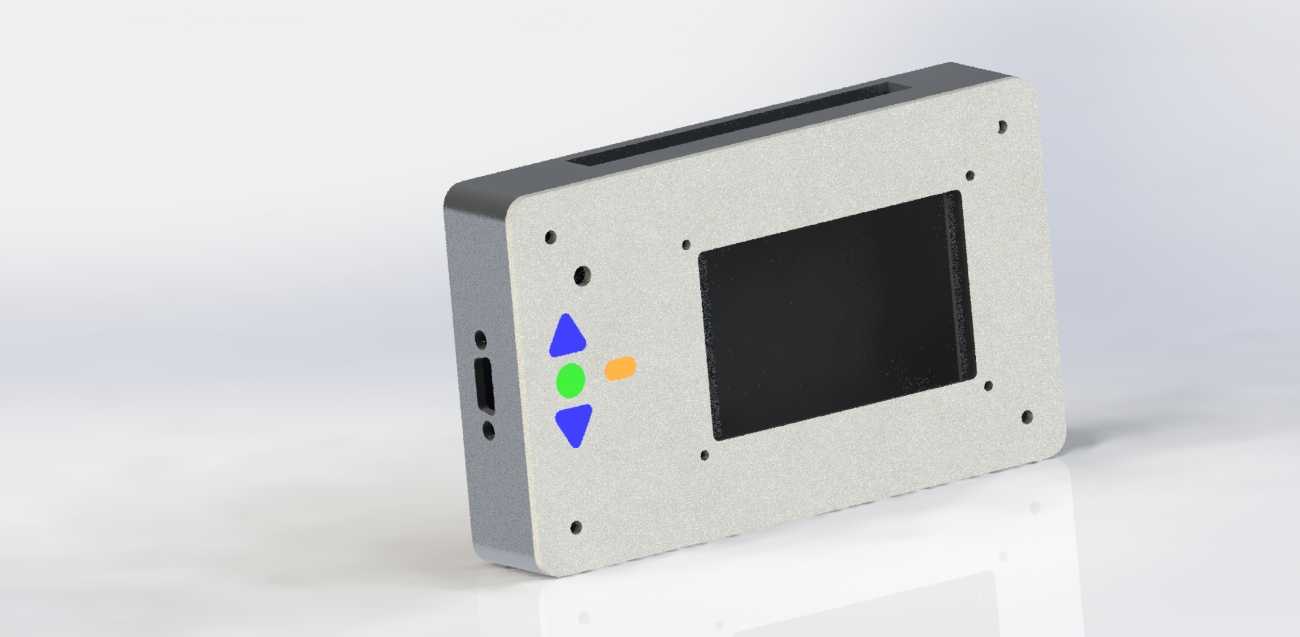

　　操作与显示区域的布局充分考虑了现场操作的便利性，正面居中位置预留了3.5寸LCD显示屏的安装窗口，屏幕通过四个铜柱固定在内部PCB上，窗口处加装了2mm厚的亚克力透明面板，与壳体之间用密封胶条贴合，既能阻挡车间内的粉尘、切削液飞溅沾污屏幕，也不会影响显示清晰度。屏幕左侧排布了三个操作按键与两个状态指示灯，蓝色三角按键对应菜单上下选择，绿色圆形按键为确认键，橙色短按键为故障复位键，按键采用硅胶材质，触感清晰，戴劳保手套也能准确按压，指示灯分别对应电源状态与运行故障状态，绿色常亮代表设备正常运行，红色闪烁代表存在总线故障或IO异常，操作人员在三米外就能快速识别设备运行状态。左上角预留了实体拨档开关的安装位，对应程序运行与调试模式的切换，拨档的阻尼感做了调校，不会因为设备振动出现档位误切换。

　　核心电路的结构排布上，采用双芯片分层布局，ESP32核心板布置在PCB上层靠近WiFi天线的位置，天线延伸到壳体侧边的无金属遮挡区域，保证无线信号的传输强度，负责物联网远程数据上传、云端固件更新、远程诊断的功能；STM32F4核心板布置在PCB下层，靠近IO接线端子的位置，缩短IO信号的走线长度，减少信号干扰，负责实时逻辑控制、IO信号采集、工业总线通讯、本地逻辑运算的功能，两个核心之间通过高速SPI总线通讯，分工明确，避免单核心运行时实时控制任务与联网传输任务抢占资源导致的控制延迟。模拟输入引脚部分做了独立的信号调理电路区域，与数字IO电路之间做了接地铜箔隔离，减少数字信号的串扰，保证模拟量采集的精度，24路隔离数字IO引脚全部搭载了光耦隔离芯片，每一路IO的驱动能力都做了余量设计，能直接驱动小型中间继电器，不需要外接额外的放大电路。

　　从实际应用场景来看，这款控制器可以直接用在小型专机设备的控制上，比如非标组装设备、小型输送线、环境监测终端、分布式IO采集站，不需要额外扩展模块就能满足多数小型设备的IO需求，自带的CAN与RS485接口可以直接对接变频器、伺服驱动器、工业传感器等现场设备，双核心的设计既满足了本地控制的实时性要求，也能适配现在工业物联网的设备联网需求，不需要额外加装物联网网关就能实现设备数据的远程上传与运维。结构设计上所有的接插件都采用工业级通用型号，后期维护更换配件不需要找专属供应商，常规的工控配件店就能买到匹配的端子、按键、显示屏，降低了设备全生命周期的维护成本，壳体的拆装只需要拧下底部的两个固定螺丝，就能打开上盖完成内部电池更换、跳线调整的操作，维护时不需要拆下所有外接接线，大幅缩短现场故障排查的时间。
