儿童脚踏式气泡发生玩具泵结构设计

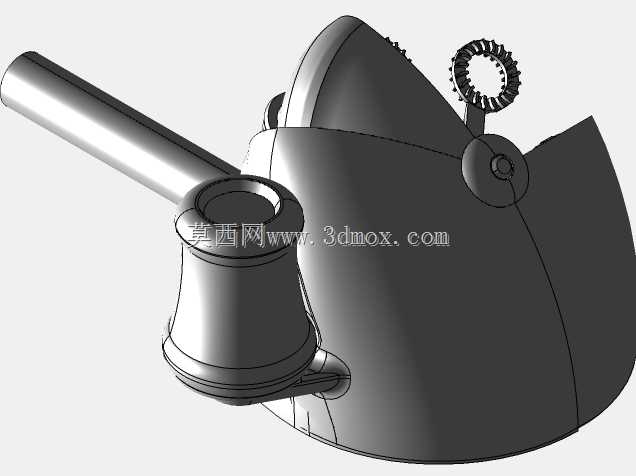

这款脚踏驱动的气泡发生装置，最初的设计切入点是户外儿童游乐场景的低功耗互动需求，区别于常规电动泡泡机需要电池供电、易受户外潮湿环境影响电路可靠性的痛点，采用纯机械脚踏驱动结构，完全依靠使用者踩踏动作完成气液混合与气泡输出，适配无供电条件的草坪游乐区、亲子互动营地、幼儿园户外游戏区等场景，也可作为家用庭院儿童游戏的配套互动装置。从功能实现逻辑来看，装置核心分为三个功能模块：踩踏动力输入模块、气液混合储液模块、气泡输出导流模块。踩踏端采用带防滑纹理的脚踏踏板，踏板下方设置复位弹性结构，踩踏行程控制在80mm范围内，适配3-10岁儿童的腿部发力幅度，踏板转轴处做了圆角过渡与限位结构，避免踩踏超程造成结构损坏，同时踏板表面的凸起纹理可增大鞋底摩擦力，防止儿童踩踏时打滑摔倒。储液腔采用分体式密封结构，腔体分为储液区与进气混合区，储液区容量设计为1200ml，按照常规儿童游戏的使用频率，单次加注泡泡液可支持连续40分钟左右的气泡输出，腔体加注口采用带密封胶圈的旋盖结构，加注口直径35mm，方便快速补充泡泡液同时避免倾倒时液体渗漏，腔体底部做了1:20的斜度设计，可让剩余泡泡液自然汇集到吸液口位置，减少液体残留浪费。气液混合区的核心是微孔发泡结构，当脚踏动作带动皮碗结构压缩腔体内空气时，高速气流通过混合区的导流通道在负压作用下将储液区的泡泡液抽吸到气流通道中，气流裹挟液体通过直径0.3mm的密集微孔网时，被切割形成均匀的液膜，在气流持续推送下从输出端喷出形成大量悬浮气泡，微孔网采用可拆卸式卡接结构，方便长期使用后堵塞时的清理更换，无需拆解整个泵体结构。从安装边界与外形尺寸来看，整个装置的主体泵体为直径180mm、高度160mm的类圆柱结构，底部设置三个均匀分布的防滑支脚，支脚底部粘贴橡胶防滑垫，可在草坪、硬质铺装地面上保持放置稳定性，踩踏端通过长度600mm的柔性波纹导气管与主体泵体连接，导气管采用耐弯折的PVC材质，可承受任意角度弯折不会出现气路堵塞，踩踏端的底座尺寸为120mm*80mm，重量控制在150g以内，儿童可轻松拖动调整踩踏位置，整体装置总重量不到1.2kg，成年人可单手拎取转移位置，不需要复杂的安装固定，放置在平整地面即可直接使用。设计过程中针对儿童使用的安全特性做了多处结构优化：所有外露结构边缘均做R3以上的圆角处理，不存在尖锐棱角，所有结构连接位置均采用防松脱的卡扣设计，避免儿童拆卸误食小零件，储液腔内部设置防溢出挡板，即使装置倾倒也不会出现大量液体快速流出的情况，导气管的连接位置做了防拉脱结构，可承受50N的拉力不会脱落，避免儿童拉扯导气管时造成泵体翻倒。在结构可靠性验证阶段，针对脚踏结构做了10000次踩踏疲劳测试，复位弹簧的弹力衰减率控制在5%以内，皮碗密封结构的漏气率低于3%，可满足高频次使用的寿命要求，微孔网的出泡均匀度测试中，正常踩踏频率下输出的气泡直径集中在5-20mm区间，不会出现大尺寸液滴飞溅的情况，气泡在空中的悬浮时间可达到8秒以上，满足互动游戏的视觉效果需求。区别于工业用泵的高压、大流量设计取向，这款气泡发生泵的设计核心是低驱动力、高互动性、使用安全性，所有结构参数都围绕儿童使用的行为特征做匹配，气路压力控制在15kPa以内，即使出泡口对准皮肤也不会造成冲击不适感，整体结构没有易发热、易触电的电气部件，完全依靠机械结构实现功能，户外使用时不受降雨、扬尘等环境因素影响，日常维护仅需要定期清理微孔网、补充泡泡液即可，不需要专业的维保操作。
