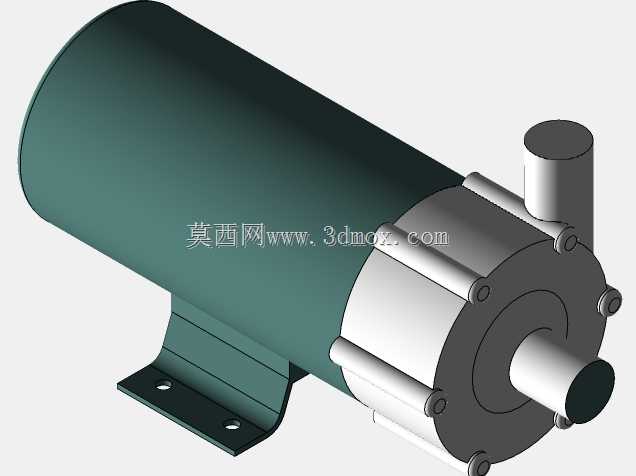

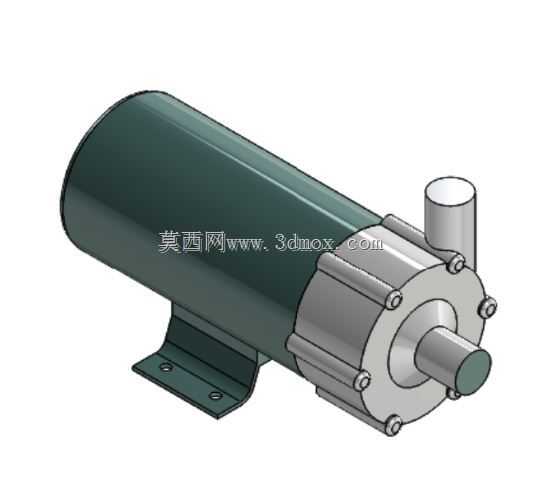

半英寸口径食品级不锈钢输送泵结构

这款半英寸口径的不锈钢泵，核心应用场景集中在食品加工领域的洁净流体输送环节，从饮品灌装线的原料输送、酱料生产过程中的物料转运，到制药行业洁净介质的循环输送，都能适配对应的工况要求。不同于普通工业泵的设计逻辑，这款泵在结构设计阶段就优先考虑了卫生级要求，过流部件全部采用抛光不锈钢材质，没有卫生死角，拆卸清洗不需要额外的专用工具，日常生产结束后的CIP清洗流程可以直接覆盖所有接触物料的表面，不会出现物料残留滋生细菌的问题。

从功能特性来看，这款泵采用磁力驱动结构，没有传统机械密封的动密封点，从根源上避免了输送过程中密封渗漏的风险，对于食品行业要求的无泄漏输送场景适配性极强，哪怕是输送带有细小颗粒的流体介质，也不会因为密封磨损出现外漏问题。泵的进出口采用标准半英寸管螺纹连接，和行业内通用的卫生级管路配件可以直接对接，不需要额外加工转换接头，现场安装的时候能减少管路改装的工作量。泵体的安装底座采用一体式折弯不锈钢结构，底座上预留的两个长条形安装孔，可以适配不同间距的安装机架，现场安装的时候允许有少量的位置偏差，不需要对安装基面做极高精度的找平处理。

设计过程中，首先确定的是泵的水力端参数，半英寸的通径对应每小时几立方的输送流量，扬程可以满足中小型生产线的管路阻力损失要求，叶轮采用开式结构设计，输送含有少量软质颗粒的物料时不会出现堵塞问题，也不会因为颗粒卡滞导致叶轮损坏。磁钢部分的隔离套采用不锈钢薄壁结构，既保证了足够的结构强度承受泵腔的工作压力，又能最大程度降低磁涡流损耗，提升泵的传动效率，长时间运行的时候隔离套的温升控制在合理范围内，不会因为局部过热影响接触的食品物料品质。

外形尺寸方面，泵体整体采用同轴式布局，驱动电机和泵头直连，没有额外的联轴器结构，整体长度更短，占用的安装空间更小，在紧凑型的生产设备布局里更容易布置。泵的出口垂直向上设置，进口沿轴向水平布置，管路连接的时候可以根据现场走线方向调整泵的安装角度，不需要额外改变管路走向。安装边界上，底座的安装孔距预留了足够的调节余量，泵体周围预留的操作空间只需要满足日常拆卸泵头清洗的需求即可，不需要预留太大的检修空间，因为磁力驱动结构没有易损的密封件，日常维护只需要定期检查电机轴承的运行状态，维护工作量远低于传统的机械密封泵。

实际选型应用的时候，需要注意这款泵的适用介质温度范围，常规配置下可以耐受一百摄氏度以内的输送介质，满足大部分食品加工的巴氏杀菌、物料输送的温度要求，如果需要输送更高温度的介质，可以更换耐高温的磁钢和密封垫片即可适配。泵的整体重量控制在合理范围内，小型生产线的支架上就可以直接安装，不需要做额外的承重加固，移动推车式的生产设备上也能搭载使用，不会因为重量问题影响移动设备的机动性。过流表面的粗糙度达到卫生级要求，表面抛光后没有凹凸不平的缺陷，物料不会粘附在泵腔内壁，每次清洗之后都能达到食品生产的卫生要求，不会出现不同批次物料交叉污染的问题。
