单级油润滑旋片式衬套真空泵结构设计

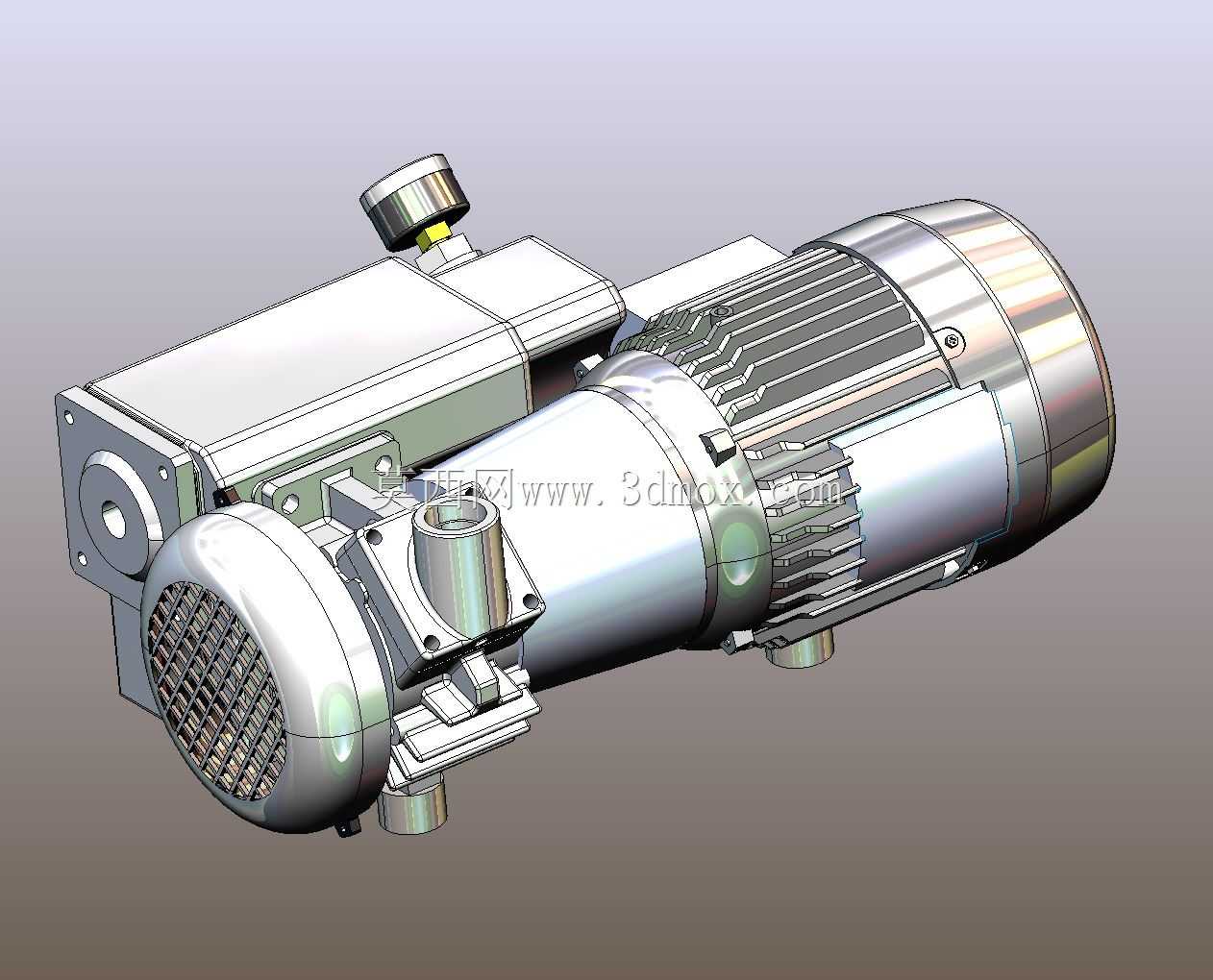

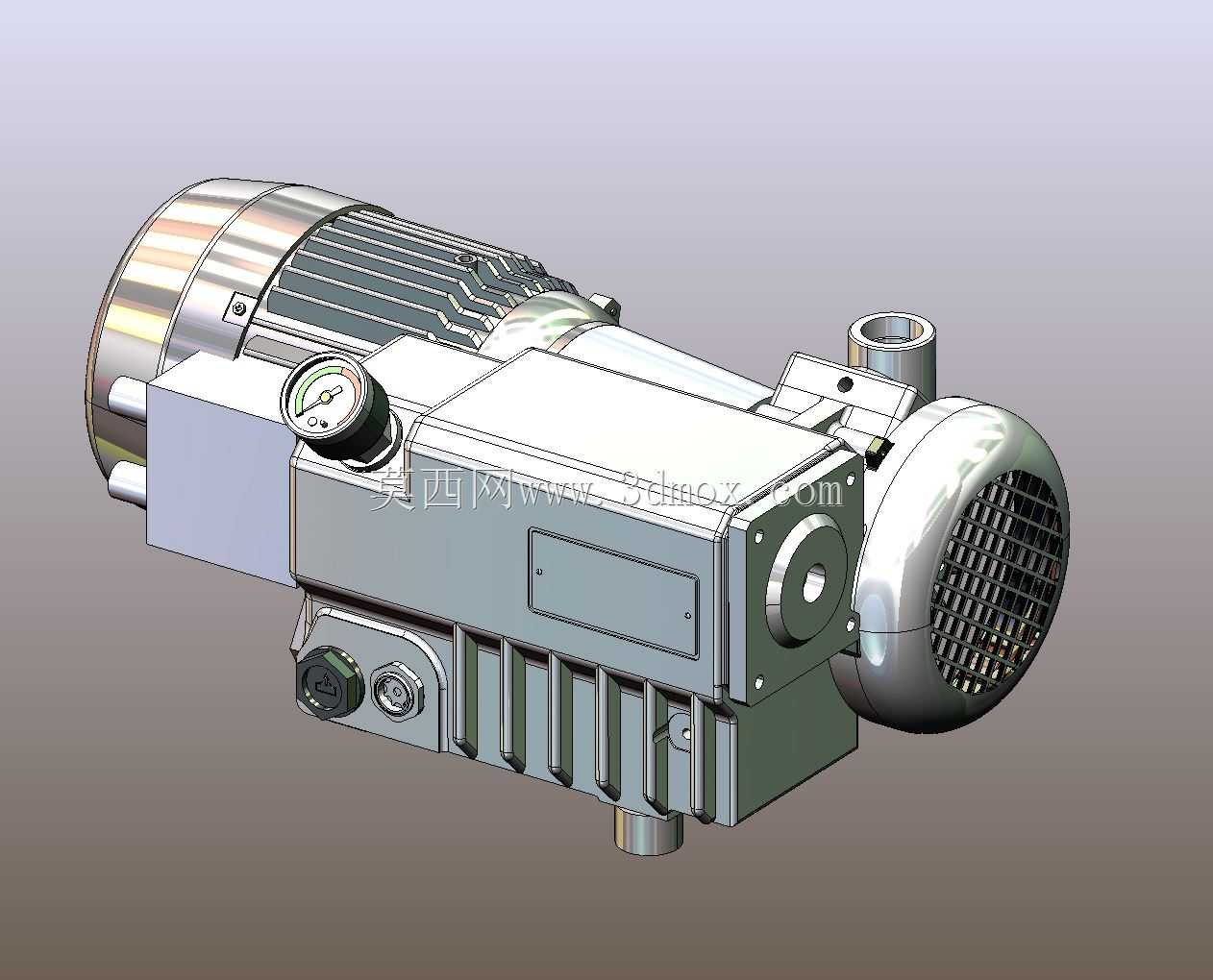

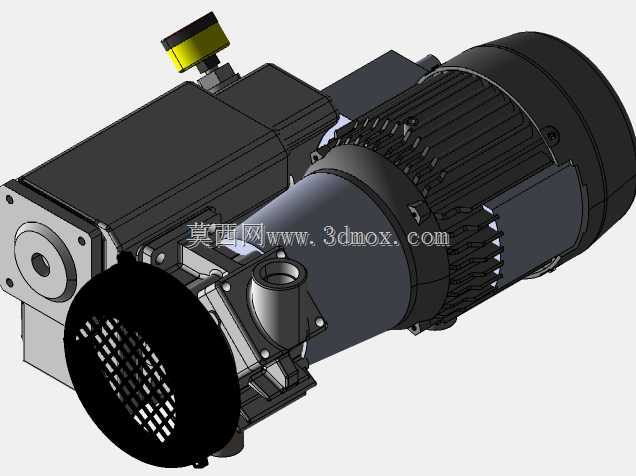

这款衬套真空泵的三维结构设计，核心围绕中小型工业场景的粗真空获得需求展开，在食品包装真空封装、电子元器件真空吸附固定、实验室真空干燥、小型注塑机脱泡、医疗耗材真空封口这类常见工况中，这类泵的抽气稳定性直接决定了整条工序的成品率。不同于水环泵需要外接工作液、干式螺杆泵成本偏高的特性，这款油润滑旋片式衬套真空泵依靠泵腔内部的衬套结构配合偏心转子带旋片的运动形式，能在入口压力从大气压到100Pa左右的区间内维持稳定的抽速，不会像无油活塞泵那样在低入口压力下抽速出现断崖式下跌。

从结构设计逻辑来看，建模时优先考虑了泵体与驱动电机的同轴直连布局，没有额外加装皮带轮传动结构，一方面能压缩整机的轴向安装尺寸，避免传动环节的功率损耗，另一方面也减少了皮带磨损带来的后期维护点位。泵腔部分的衬套采用了独立嵌装的设计思路，没有将泵腔直接加工在主壳体上，当旋片长期运转出现磨损刮擦腔壁时，仅需更换内嵌衬套即可完成维修，不需要整体更换泵壳，大幅降低了设备全生命周期的维护成本。泵体侧面预留的油位观察镜、气镇阀接口、回油通道都做了集成化布局，油位镜的安装角度特意设置为操作人员站立巡检时可直接观测的角度，不需要俯身或者借助反光设备就能确认泵油液位是否在正常区间；气镇阀的位置避开了进气口与排气口的气流扰动区，开启气镇抽除可凝性蒸汽时，不会干扰泵腔内部的压力稳定。

进气口设置在泵体上方的圆柱接口位置，接口采用了标准的管螺纹设计，可直接对接快插接头或者金属硬管，不需要额外加工转接法兰，安装时的接口对中容错空间充足，即使管路存在小角度的安装偏差，也能通过密封件的形变完成密封，不会出现漏气问题。排气端集成了内置油雾分离结构，排气口的金属护罩同时兼具散热与消音功能，护罩上的通流孔经过角度优化，排出的气体不会直接吹向地面或者操作人员，同时能将泵油分离后回流到油腔，减少泵油的损耗，也避免排气带油污染车间环境。泵体上方安装的径向压力表，采样点直接连通泵腔入口侧，能实时反馈当前的入口真空度，不需要在管路上额外加装真空检测仪表，简化了用户的外接管路配置。

整机的安装脚位设置在泵体底部的三个凸台位置，凸台上预留的安装孔位做了长圆孔设计，安装固定时可以在小范围内调整整机位置，抵消机架加工的孔位误差。整机的重心落在驱动电机与泵腔的连接段位置，吊装或者搬运时的吊点设置在电机吊环与泵体上方的吊耳位置，起吊时不会出现整机倾斜的问题。散热结构的设计上，电机外壳的散热筋与泵体侧面的散热筋走向保持一致，当设备尾部的冷却风扇运转时，气流能顺着散热筋的走向同时覆盖电机与泵体表面，不需要为泵体单独设置散热风扇，在连续24小时运转的工况下，泵体表面温度能稳定维持在允许范围内，不会因为过热导致泵油黏度下降、旋片密封失效。

建模过程中对所有运动部件的间隙做了工程化校验，旋片与衬套内壁的间隙、转子与端盖的轴向间隙、油封与轴的配合过盈量都按照实际加工公差做了预留，不会出现建模时零间隙导致实际装配卡滞的问题。所有密封槽的尺寸都对应标准O型圈的规格，没有设计非标准的密封件，用户后期更换密封件时可以直接采购标准件，不需要单独开模定制。油路部分的通道做了等径设计，避免通径突变导致的油路阻力过大，保证泵运转时各个摩擦点位都能得到充分的润滑，减少旋片与衬套的磨损量，延长设备的无故障运行时间。
