深沟球滚动轴承实体结构设计

　　滚动轴承作为旋转传动系统里最常见的支撑部件，几乎覆盖了所有需要降低轴系摩擦阻力的工业场景，从小功率的家用电机、办公设备传动辊，到工业生产线的输送辊道、机床主轴支撑、减速机输入输出轴定位，再到工程机械的行走机构、农业机械的旋转作业部件，都能见到这类滚珠轴承的应用。它的核心作用是在轴与轴座之间建立滚动摩擦副，把轴运转过程中的摩擦系数降到滑动轴承的几十分之一，同时承担径向载荷与一定比例的轴向载荷，保证轴系在额定转速下的回转精度，避免轴颈与安装座孔直接接触产生快速磨损。

　　在实际选型应用中，这类深沟球结构的滚珠轴承，首先要匹配安装边界的尺寸要求：内孔与轴颈采用过渡配合，过盈量根据载荷冲击大小调整，轻载传动场景取较小过盈，重载或有冲击载荷的场景适当加大过盈量，避免内圈与轴在运转过程中出现相对爬动磨损轴颈；外圈与轴承座孔的配合多采用间隙较小的过渡配合，方便装配拆卸，同时保证外圈在座孔内不会出现周向转动。安装时要预留合适的轴向游隙，游隙过小会导致运转过程中发热抱死，游隙过大会引发轴系跳动、回转精度下降，还会加大滚珠与滚道的冲击载荷，缩短整体使用寿命。

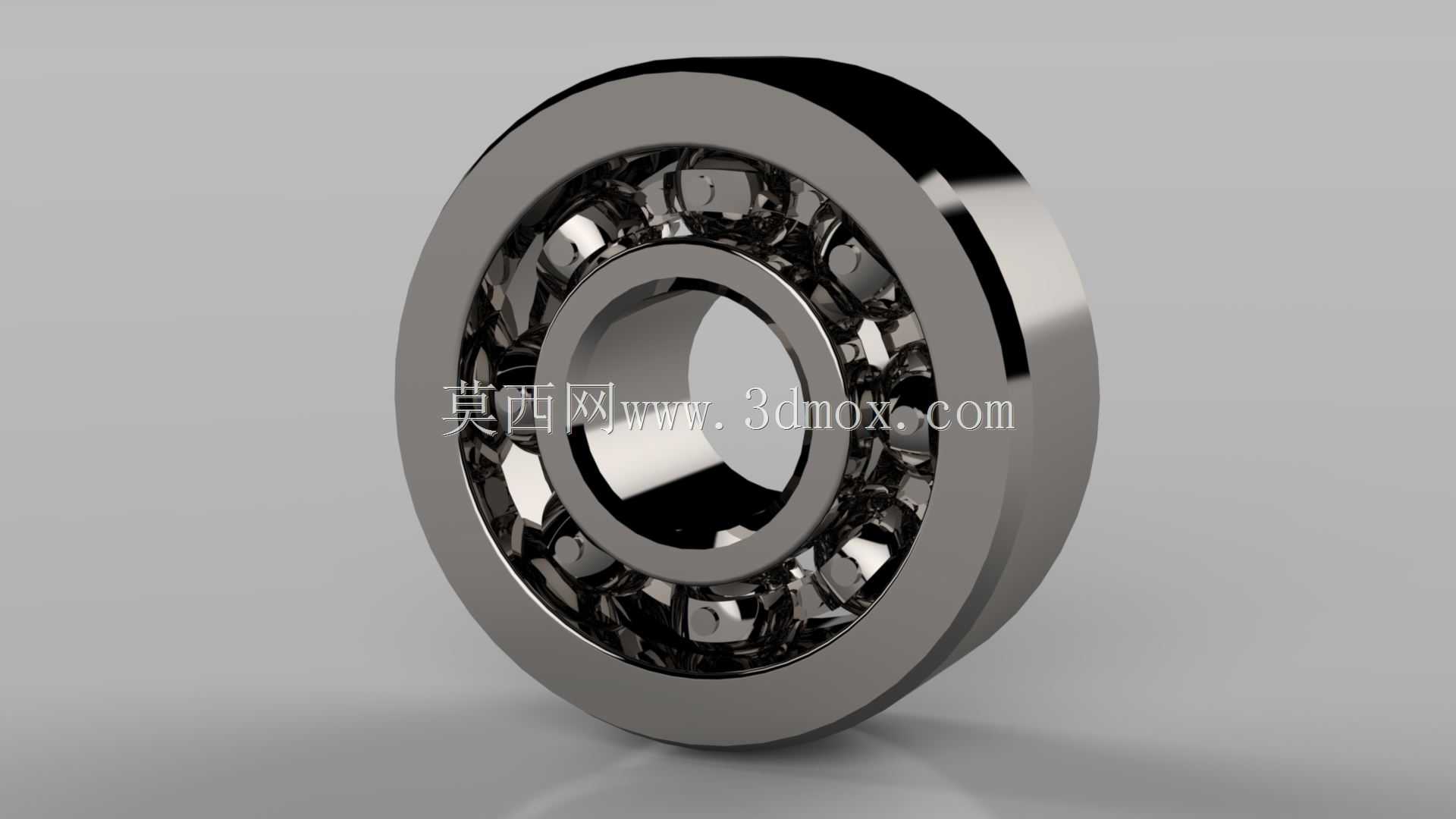

　　从结构设计逻辑来看，这个模型还原了深沟球轴承的核心组成：内外圈都加工有弧形滚道，滚道的曲率半径略大于滚珠半径，保证滚珠与滚道之间有足够的接触面积，同时让滚珠在滚道内顺畅滚动；保持架均匀分隔每一颗滚珠，避免滚珠之间直接接触产生额外摩擦与碰撞，把所有滚动体均匀分布在滚道圆周上，让载荷均匀传递到每一颗滚珠上；两侧的密封结构（如果是带密封的型号）可以阻挡外部粉尘、切削液、水汽进入轴承内部，同时锁住内部的润滑脂，延长维护周期。模型做了镀铬外观效果，还原了轴承成品表面的金属质感，滚道与滚珠的接触位置做了贴合处理，能直观展示滚动摩擦副的配合关系。

　　在不同的应用场景里，这类轴承的选型侧重点也有区别：高速运转的场景比如机床主轴、小型电机，会选用精度等级更高、游隙更小的组别，同时搭配低粘度的润滑脂降低高速下的搅拌阻力；重载低速的场景比如工程机械行走轮、输送机托辊，会选用滚珠数量更多、滚道硬化层更深的型号，搭配高粘度的润滑脂提升承载能力；有腐蚀环境的场景比如食品加工设备、化工设备周边，会选用带不锈钢材质或者特殊镀层的版本，避免锈蚀失效。装配过程中要注意，不能直接通过敲击内外圈来安装，要使用专用套筒压装对应配合的套圈，压装力不能通过滚珠传递，否则会造成滚道压痕、滚珠变形，直接导致轴承运转异响、提前失效。日常维护中，要按照工况周期补充润滑脂，补充量不能过多，否则会造成轴承运转温升过高，润滑脂受热变稀流失，反而起不到润滑效果。

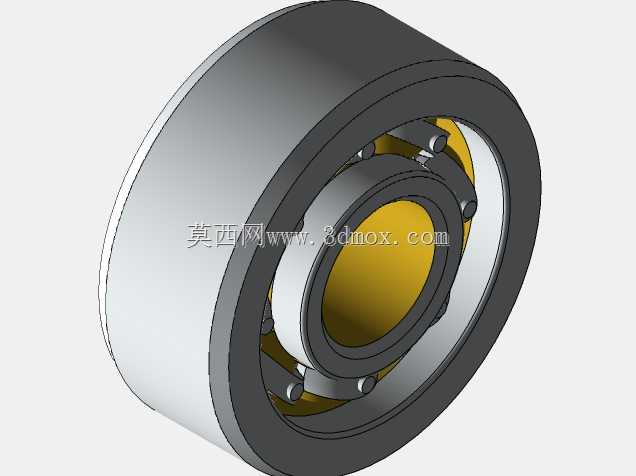

　　这个实体模型完整还原了滚珠轴承的装配关系，内外圈的挡边高度、滚珠的排布间距、保持架的卡位结构都做了写实还原，能直接用于设备装配的干涉检查、轴系布局的方案演示，也可以作为机械原理教学的演示模型，帮助初学者理解滚动轴承的工作原理与结构组成。在做整机三维布局时，导入这个模型可以快速核对轴承的安装空间，确认轴肩高度、座孔挡边尺寸是否符合安装要求，避免设计阶段出现装配干涉、拆卸空间不足的问题，减少后续加工装配阶段的改模成本。
