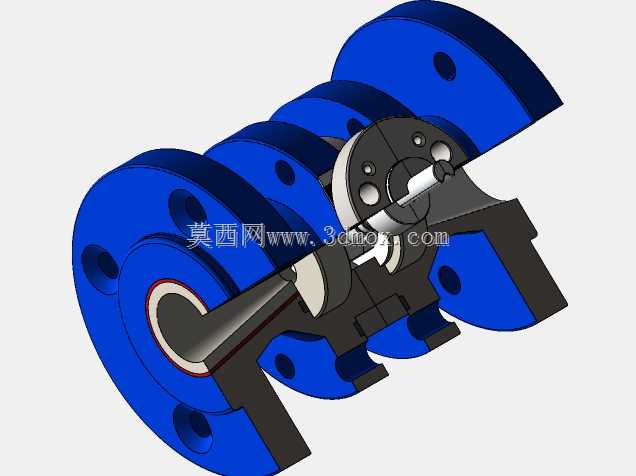

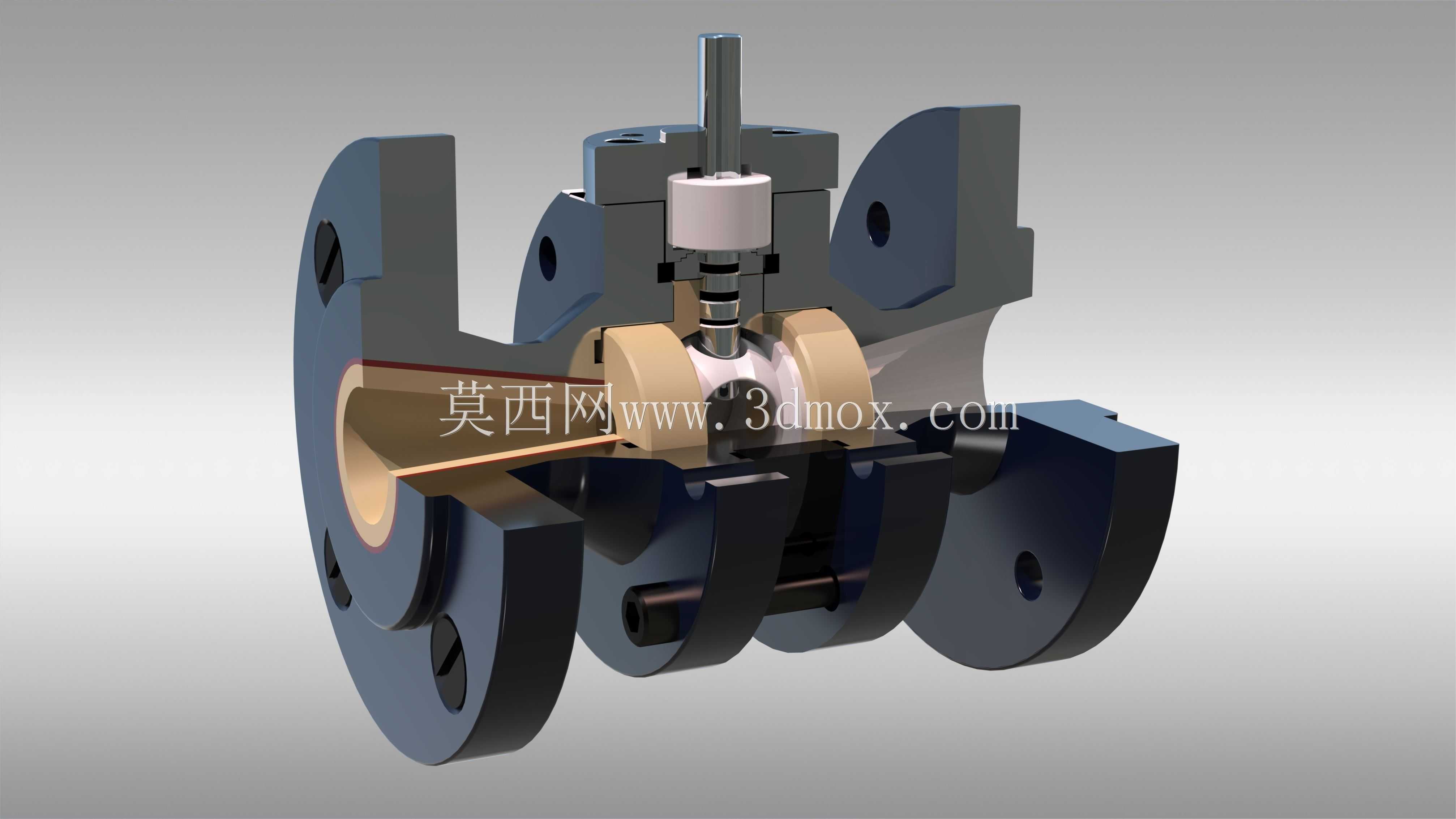

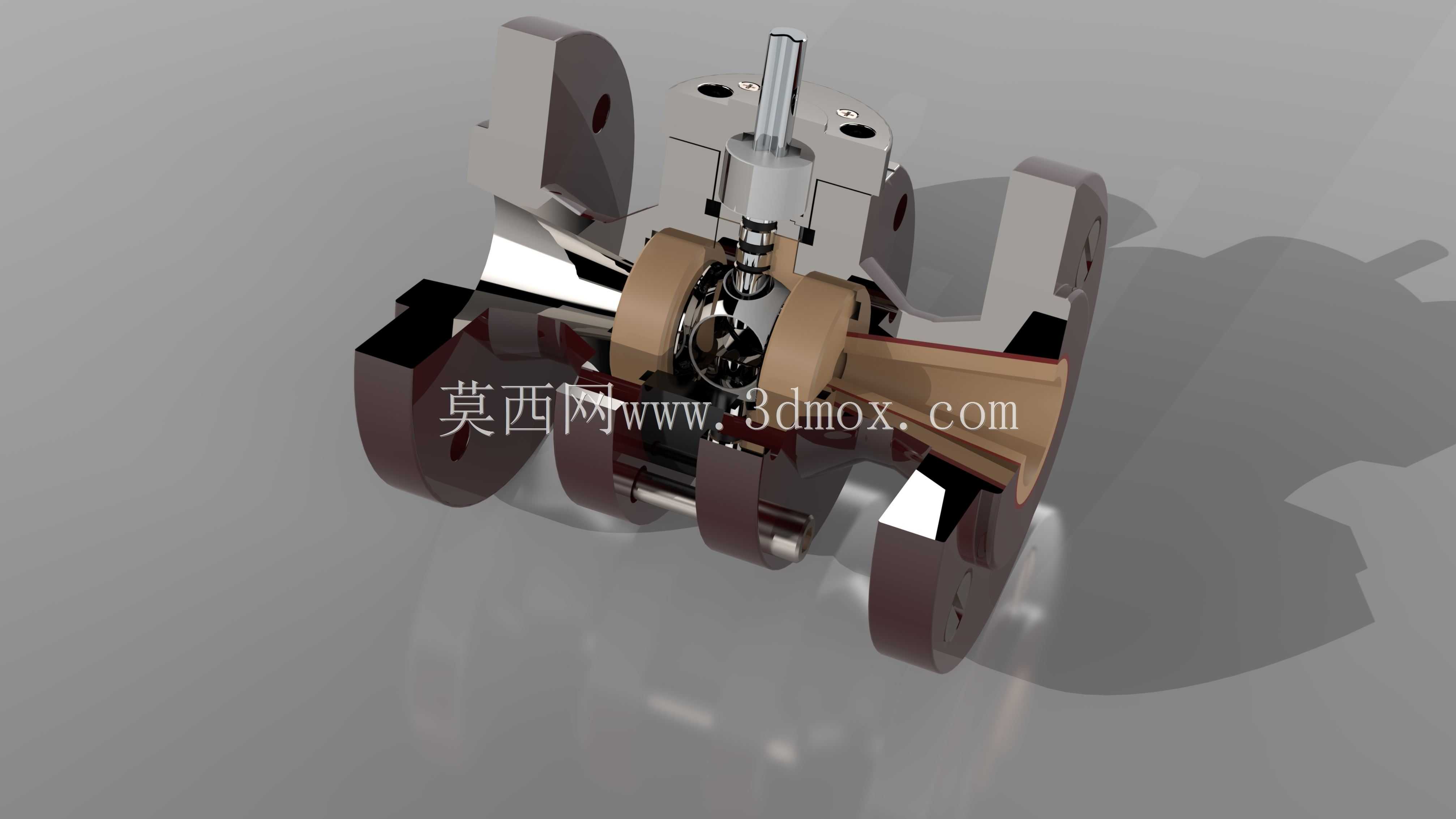

陶瓷密封结构球阀内部构造展示

这款陶瓷球阀的结构设计，核心围绕强腐蚀、高磨损工况下的长期可靠运行展开，区别于普通金属密封球阀，其密封副采用陶瓷材质，能适配化工浆料输送、矿山矿浆管路、强酸碱介质输送等常规金属阀门易出现冲蚀、腐蚀失效的场景。从内部装配结构来看，阀芯采用球面陶瓷密封件，搭配两侧的陶瓷阀座，密封面贴合精度经过结构优化，在介质带固体颗粒的工况下，能避免颗粒卡涩密封副导致的关闭不严问题，同时陶瓷材质的高硬度特性，可抵御高速流动介质中硬质颗粒的冲刷，大幅延长阀门的检修周期。

设计过程中，阀芯与阀杆的连接采用防转定位结构，避免开关过程中阀芯出现周向偏移导致密封面错位，阀杆部位设置多级密封结构，防止介质沿阀杆间隙出现外漏。阀体采用分体式夹装结构，两侧法兰连接端的安装尺寸符合通用管路法兰标准，可直接替换同通径的常规金属球阀，无需改动现有管路的安装布局，安装边界与同压力等级的普通球阀保持一致，降低现场改造的适配成本。

从结构细节来看，流道采用全通径设计，介质流经阀门时的流阻更小，不会出现介质在阀腔内部淤积的问题，尤其适合输送含纤维、固体颗粒的介质，避免残留介质长期堆积导致阀腔堵塞。阀座背后设置弹性补偿结构，在密封面出现微量磨损后，可自动补偿密封面的压紧力，长期保持密封性能，不会因为正常磨损导致密封失效提前出现。执行端的连接尺寸符合通用阀门执行器的安装标准，可根据现场需求搭配手动、气动、电动等不同驱动方式，适配不同的自动化控制场景。

建模过程中对各零件的装配公差做了对应预留，陶瓷零件与金属阀体的配合部位设置了缓冲衬垫，避免陶瓷件在装配或受管路应力时出现脆裂，外部金属构件承担管路连接的结构强度，内部陶瓷构件承担密封与耐冲刷功能，两种材质的特性得到充分发挥，既保证了阀门整体的结构强度，又实现了耐磨损、耐腐蚀的核心功能。
