农用往复式切割器曲柄传动结构

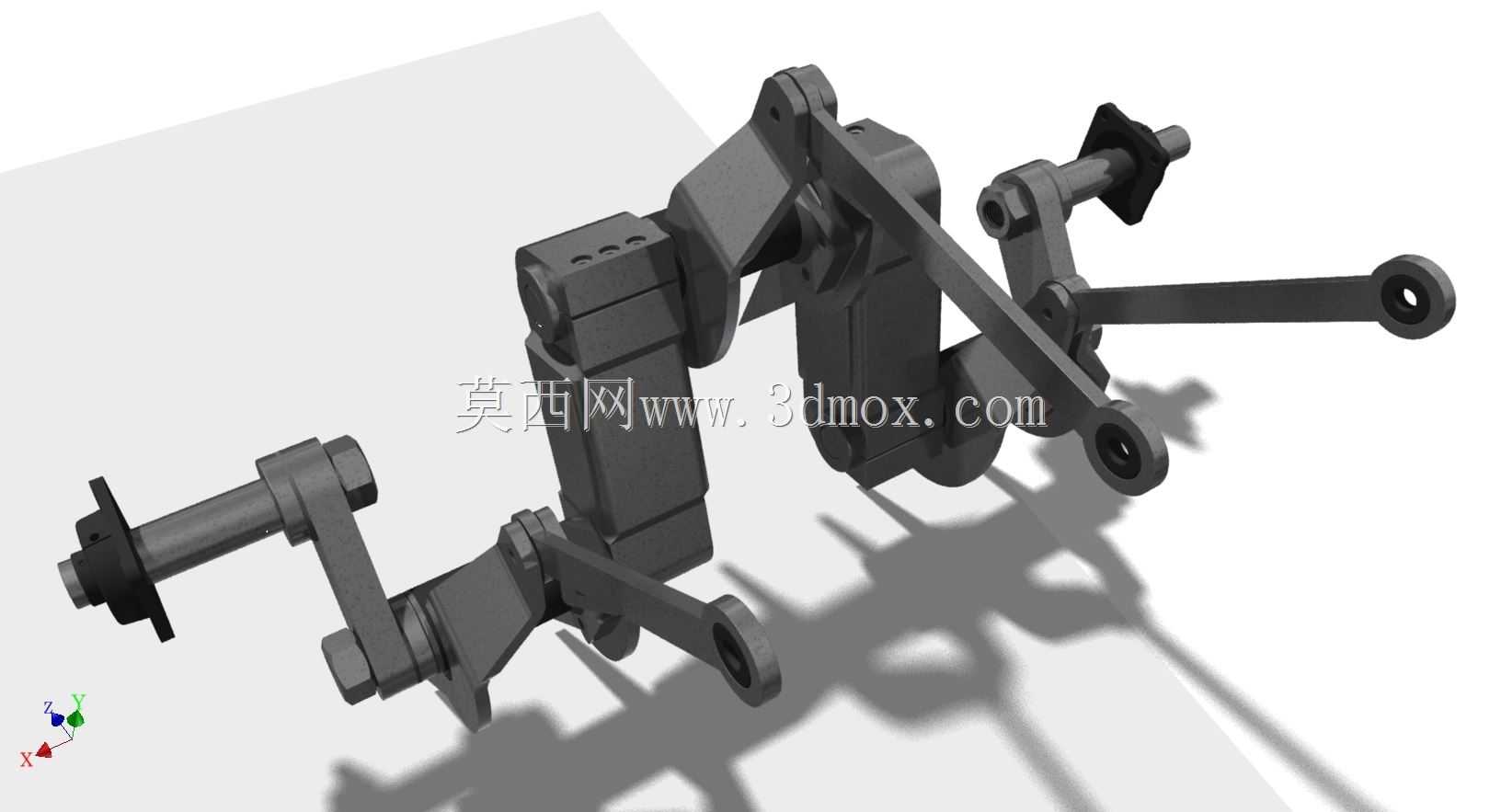

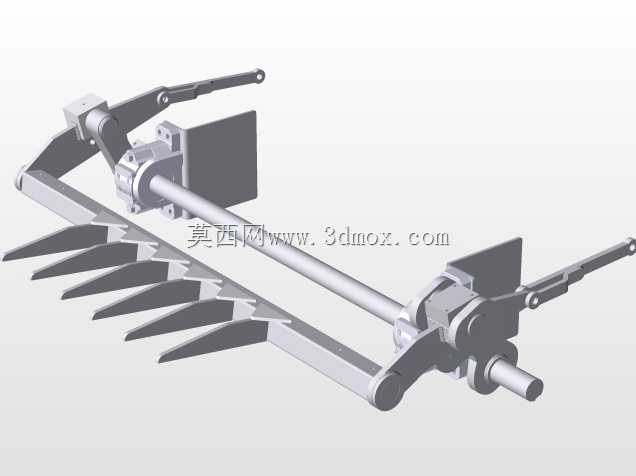

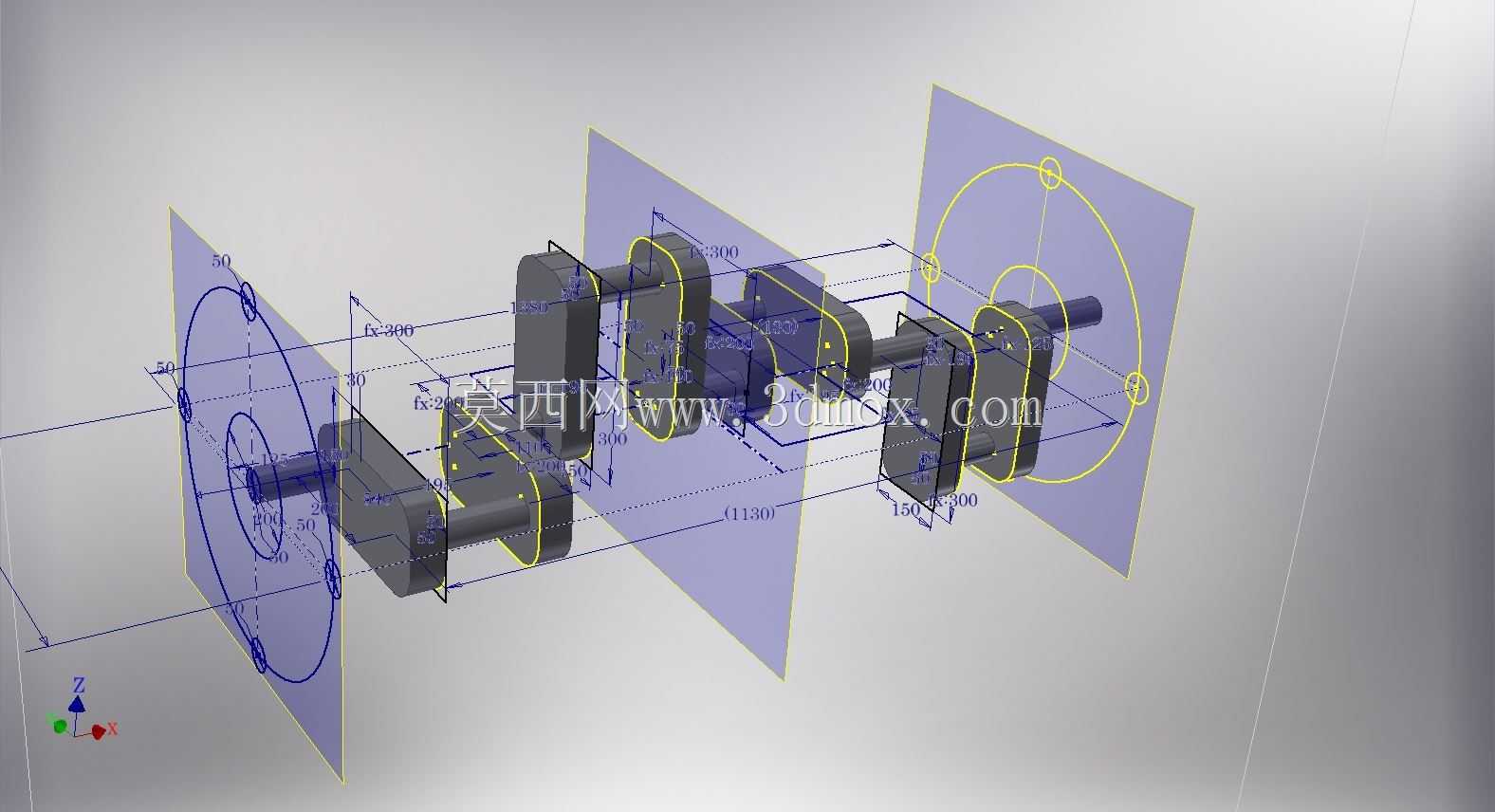

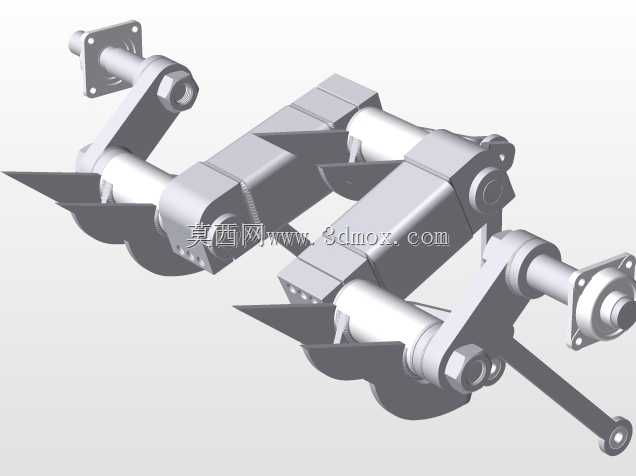

这套结构主要应用于各类谷物联合收割机、牧草收割机、小型割晒机的割台前端作业段，是作物茎秆切断作业的核心执行部件，也可适配在小型农用除草设备、果园割草装备的前端作业端，承担直立茎秆类物料的定长切断作业，直接决定设备的割茬整齐度、作业漏割率与作业行进速度上限。整套传动结构采用对称双曲柄联动布局，核心动力输入轴位于结构中部，动力经两侧曲柄臂转化为刀杆的高频往复直线运动，动刀片沿护刃器形成的定刀间隙做横向剪切动作，相比单臂传动结构，双侧受力更均衡，高速往复作业时的侧向振动可降低40%以上，能适配更高的作业频次，减少刀杆高速运动时的偏磨风险。设计阶段优先考虑田间作业的恶劣工况，所有铰接转动副均预留了防尘密封的安装位，可适配黄油嘴定期注油维护，避免田间泥沙、作物碎屑进入铰接缝隙造成磨损失效；护刃器采用等间距排布，齿尖向前探出形成对作物茎秆的扶持通道，作业时先将倒伏茎秆捋直扶正，再由动刀片配合定刀片完成剪切，即使是亩产量较高、茎秆密度大的高产田块，也不会出现茎秆拥堵、扯断茎秆的问题。刀杆采用冷拉扁钢加工，直线度公差控制在每米0.2mm以内，保证动刀片安装后所有刃口处于同一运动平面，避免出现局部剪不断、刀片碰擦的问题；两侧的曲柄臂采用等长设计，回转半径一致，保证刀杆往复行程全程无卡滞，行程误差控制在0.1mm以内，确保每个动刀片都能与对应护刃器的定刀刃口完全重合，剪切间隙均匀一致。安装边界上，整套结构通过后端的安装支架与割台主梁连接，安装孔位采用长圆孔设计，可实现上下15mm、前后20mm的位置调整，方便根据作业需求调整割茬高度，适配不同作物的收割要求；动力输入端可直接与割台传动箱的输出轴连接，无需额外加装换向机构，传动效率可达92%以上，减少动力传递过程中的损耗。结构的动刀片采用锯齿形刃口设计，刃口经高频淬火处理，硬度可达HRC55-60，即使切割含水率较高的青秸秆、韧性较强的牧草茎秆，也能保证刃口锋利度，长期作业不易卷刃；护刃器采用球墨铸铁铸造，抗冲击性能优异，田间作业碰到小土块、碎石时不会出现崩裂、变形的问题，可有效保护内部刀片不受硬物冲击损坏。整套机构的运动行程经过精准核算，曲柄回转直径与刀杆往复行程匹配，作业时动刀片的运动速度控制在1.2-1.8m/s的合理区间，既保证足够的剪切动能，又不会因速度过高造成整机振动过大，作业时的噪音可控制在85分贝以内，符合农用装备的作业噪音要求。考虑到田间维护的便捷性，所有连接螺栓均采用通用标准件，刀片、护刃器均为模块化可更换设计，单个刀片损坏时无需拆卸整根刀杆，只需松开对应压片即可完成更换，田间作业时的故障排除时间可缩短至十分钟以内，减少农忙时节的停机等待时间。结构两侧的摆臂铰接点采用自润滑衬套，在缺少定期维护的情况下也可保证200小时以上的连续作业时长，适配散户农户的设备使用习惯，降低设备的日常维护门槛。
