畜牧业养殖用定制化钢结构支撑框架

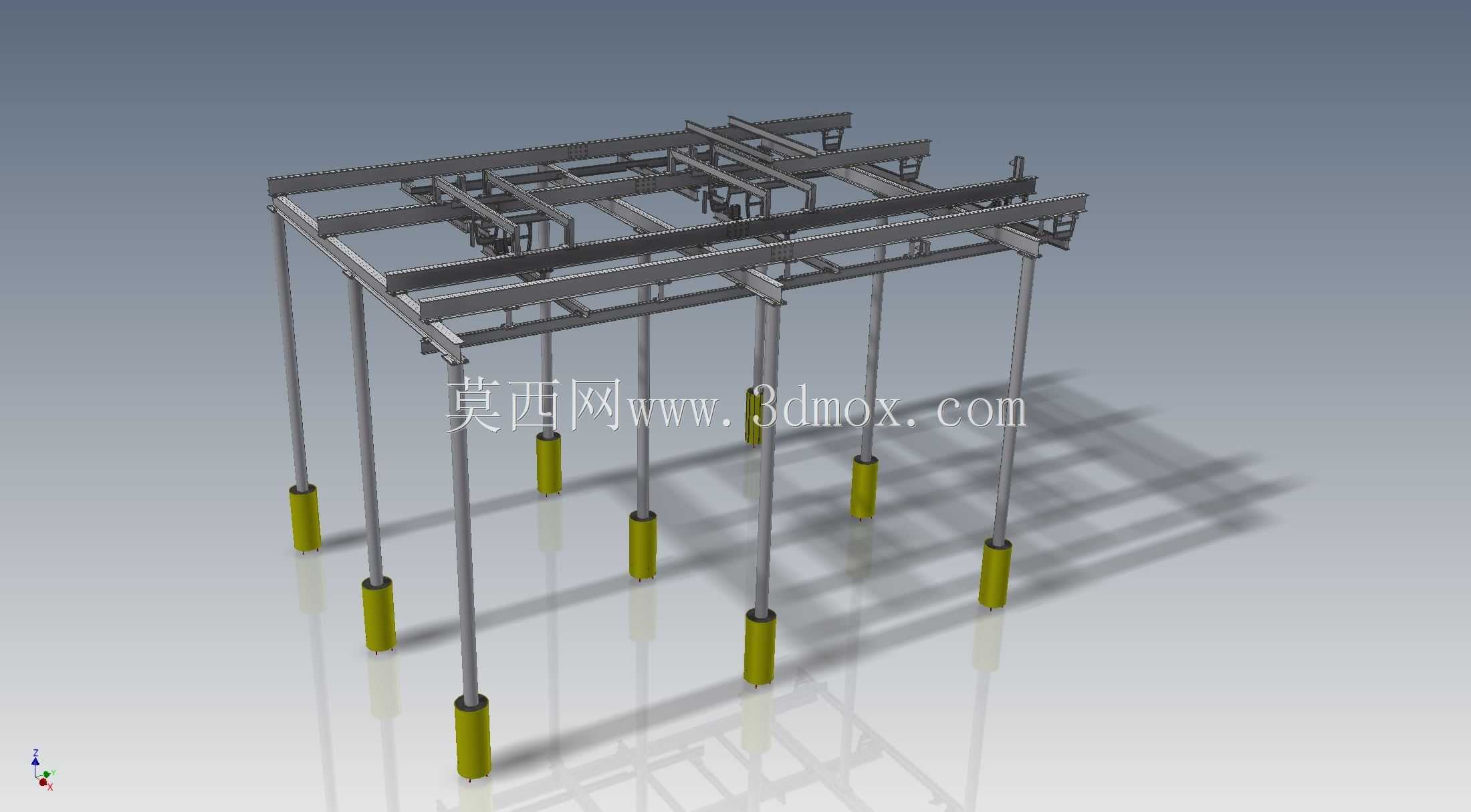

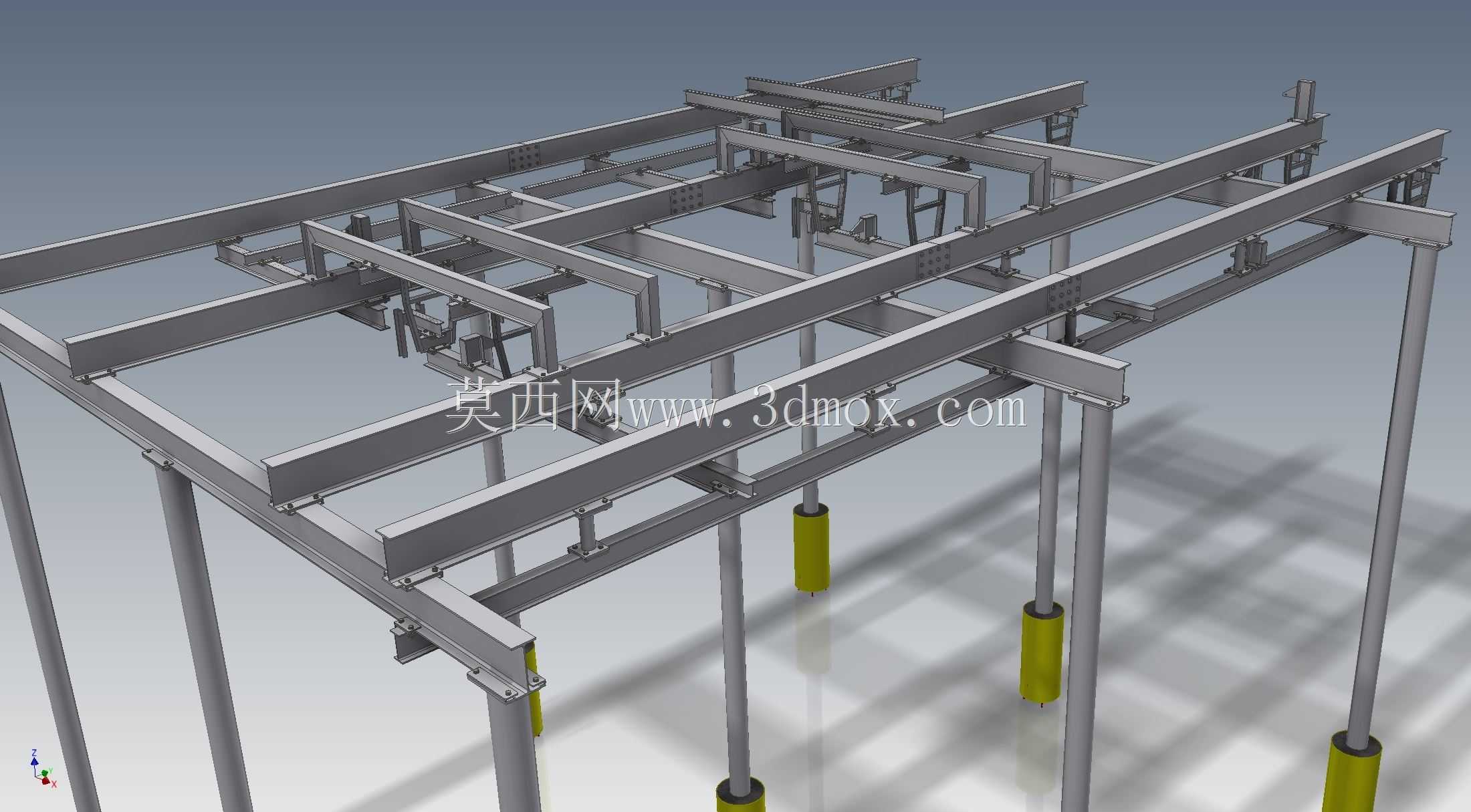

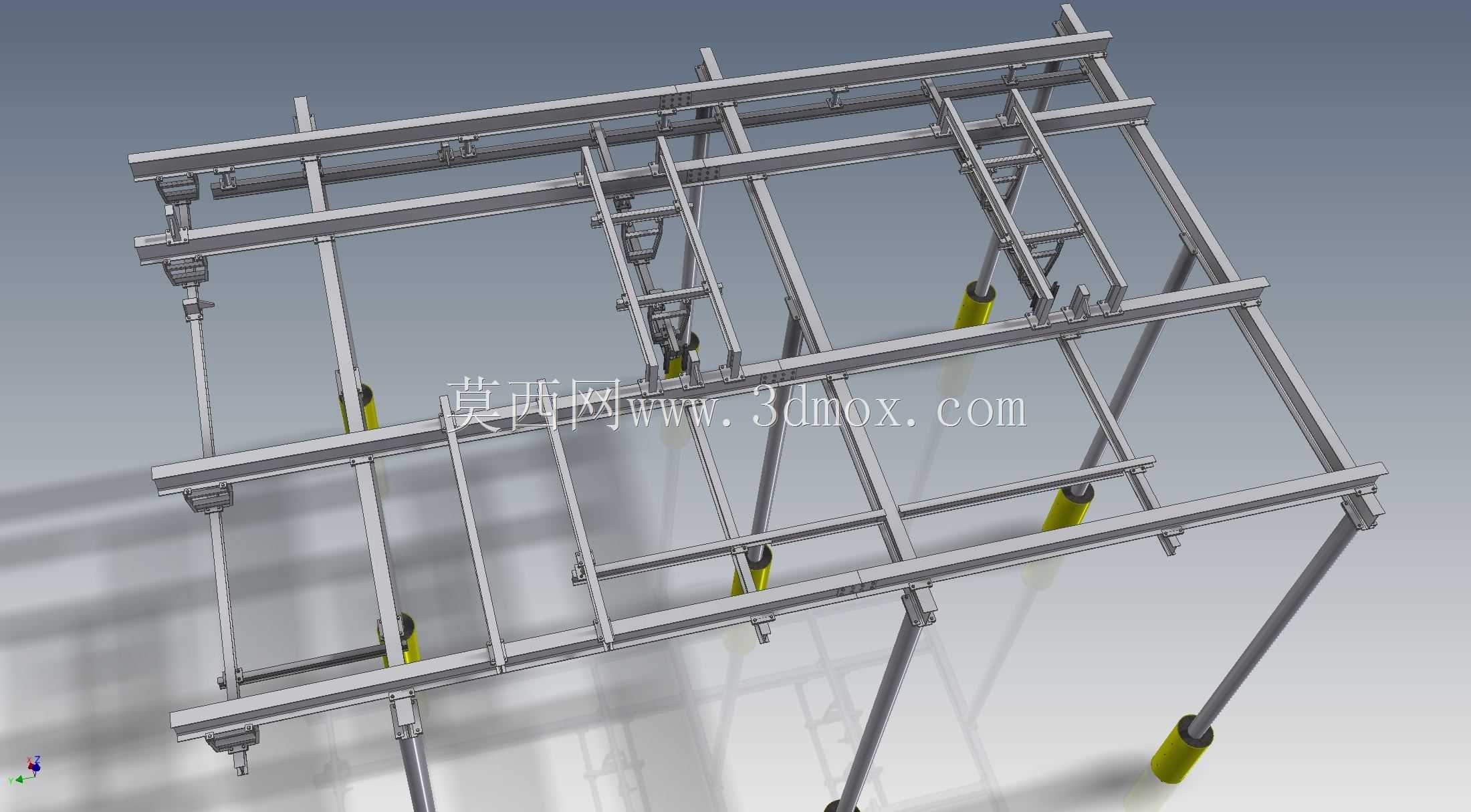

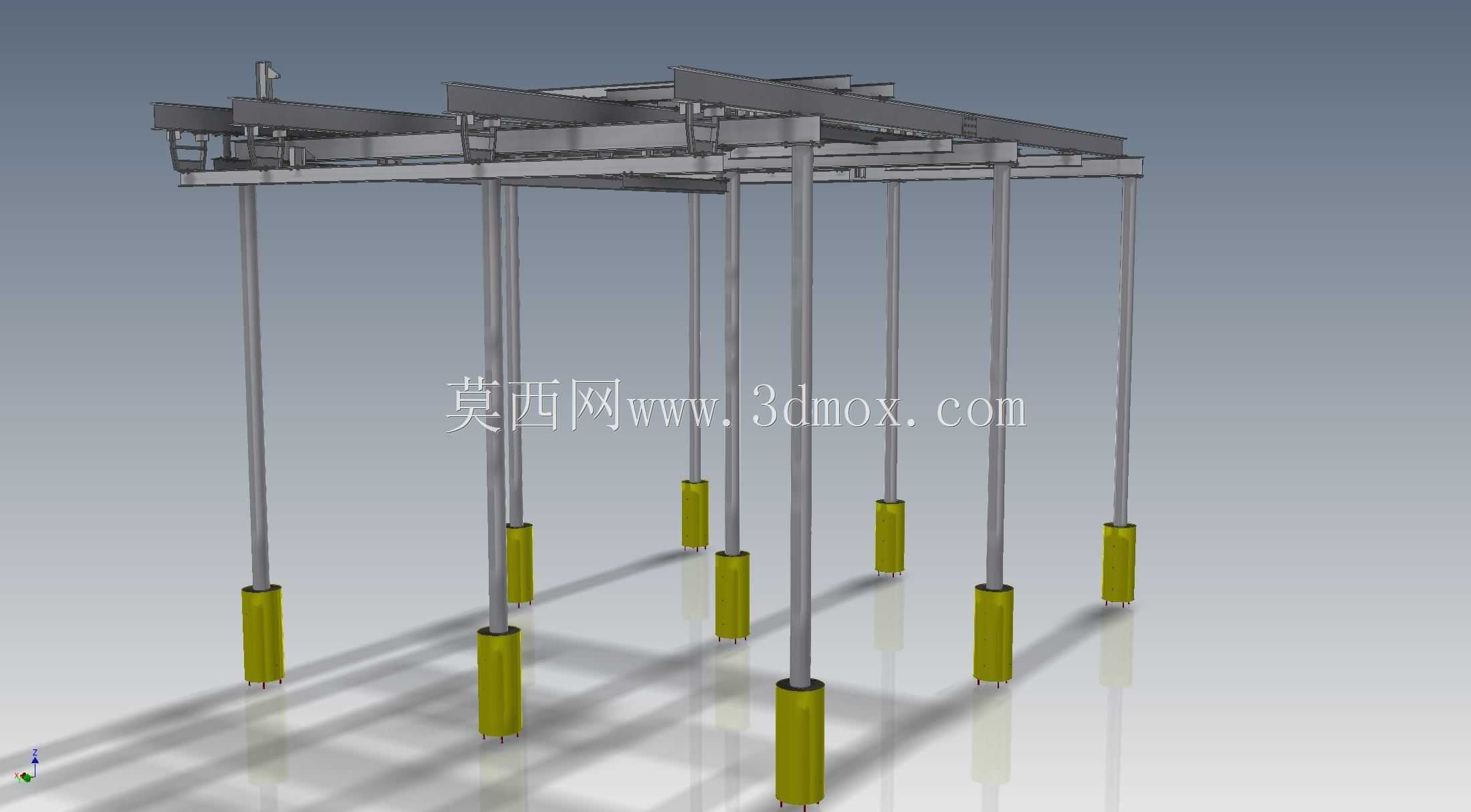

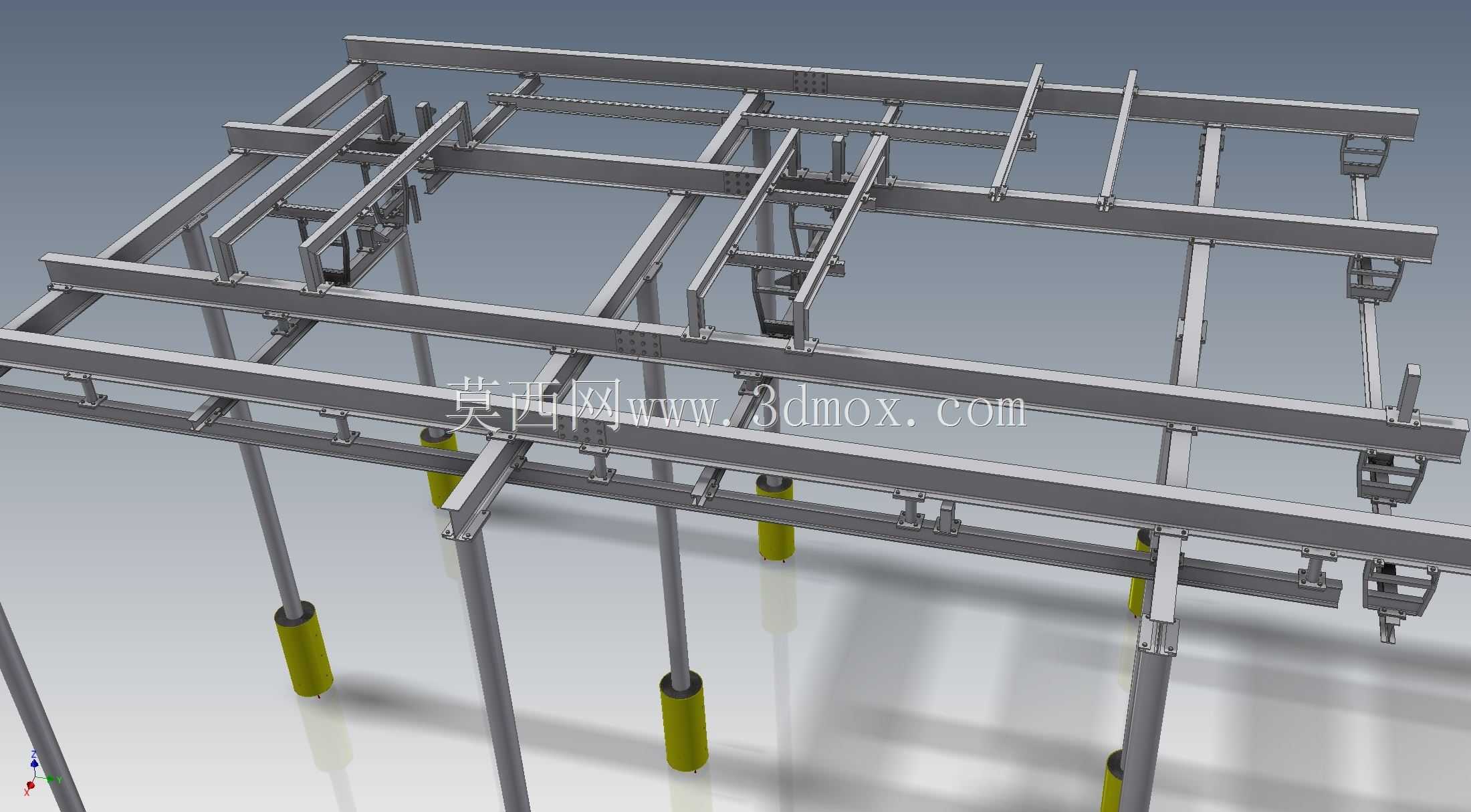

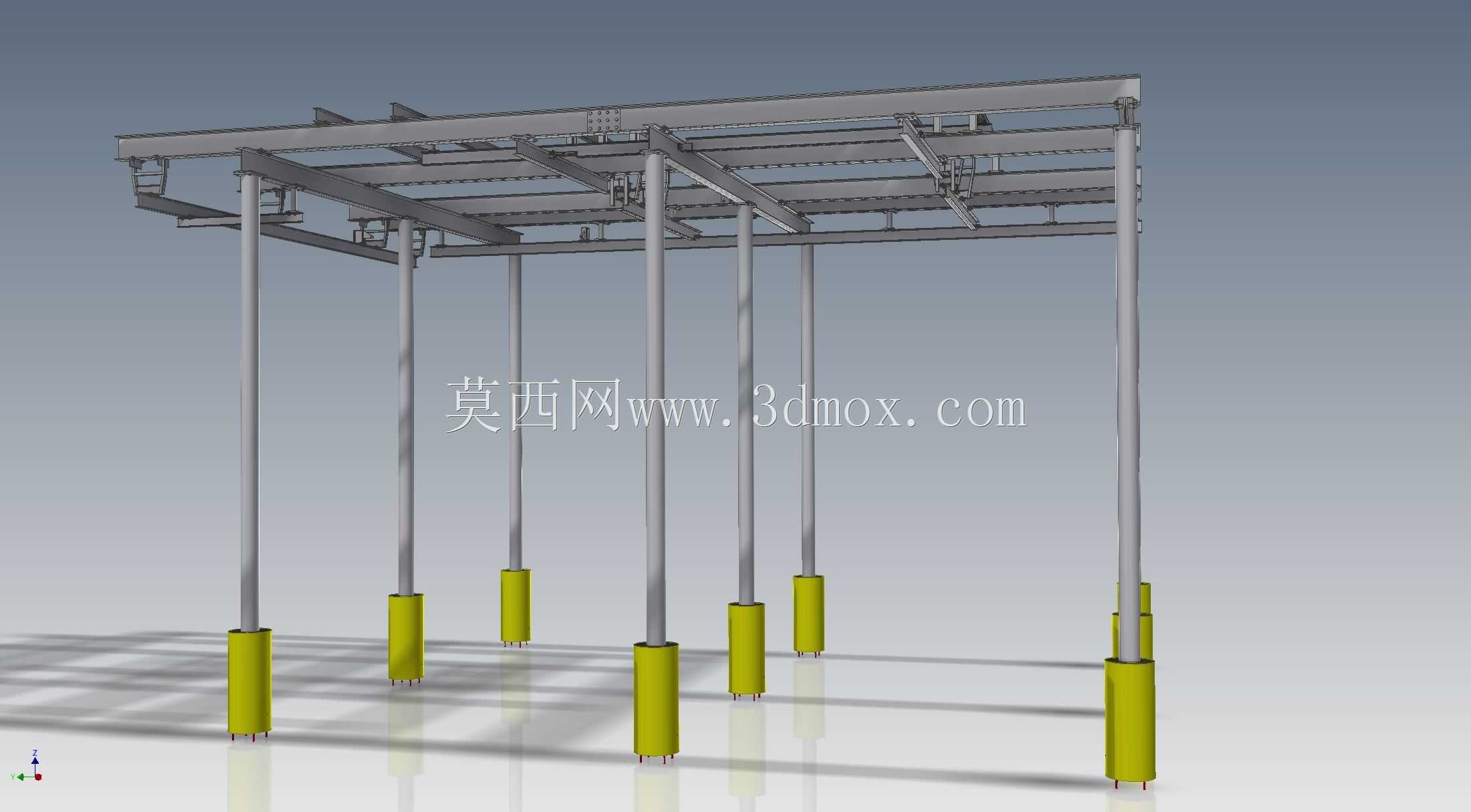

这套钢结构支撑框架主要面向规模化畜牧养殖场景的专项建设需求，适配养殖舍内自动化饲喂、巡检、环境调控类设备的架空安装作业，解决传统落地式设备易被畜禽触碰损坏、舍内清洁作业受阻、设备运维空间不足的实际痛点。从结构布局来看，整体采用多立柱分散承重的设计逻辑，主横梁沿养殖舍长度方向通长布置，次横梁垂直于主横梁按设备安装点位间距排布，所有连接节点采用栓接加焊接的复合工艺，既保证现场安装的可调性，又能长期承受舍内高湿、高腐蚀环境下的交变载荷。立柱底部设置了带缓冲垫层的可调支脚，黄色的支脚护套既可以标识安装调节范围，也能避免畜禽排泄物直接腐蚀立柱根部的调节螺纹，支脚的调节行程覆盖养殖舍地面50mm以内的平整度误差，无需额外做地面找平处理就能完成框架的水平校准，大幅降低现场施工的土建成本。框架的横梁上预留了通长的T型槽安装位，配套的滑动挂载座可以沿横梁任意位置锁定，不管是挂载自动料线的输料管道、巡检机器人的行走导轨，还是环境监测的传感器支架、通风管道的吊挂点，都不需要在横梁上二次钻孔焊接，直接通过T型螺栓就能完成固定，后续调整设备位置或者新增挂载设备时，只需要松开螺栓滑动到目标点位重新锁紧即可，不会破坏钢结构的防腐涂层。设计阶段充分考虑了舍内的作业通行需求，主立柱的排布避开了养殖栏位的操作通道，横梁的下沿高度预留了足够的人员通行与设备运维空间，工作人员在舍内开展清粪、免疫、设备检修作业时不会出现碰头、剐蹭的问题。整个框架的载荷冗余按照单点位最大挂载120kg设计，主横梁的挠度控制在跨度的1/1000以内，即使挂载满输料管道、电缆桥架、监测设备等多类附属设施，也不会出现明显下弯变形，保证挂载在上面的行走类设备运行平稳无卡顿。从安装边界来看，单组框架的跨度适配常规8米跨度的标准化养殖舍，长度方向可以根据舍内实际长度通过标准连接段无限拼接，拼接节点处设置了定位销孔，现场拼接时不需要反复测量对齐，插入定位销后锁紧连接螺栓就能保证整列框架的直线度，安装效率比传统焊接式钢结构提升60%以上。所有钢结构构件表面都做了热浸锌加环氧富锌底漆的双层防腐处理，能耐受养殖舍内氨气、硫化氢等腐蚀性气体的长期侵蚀，正常使用场景下防腐寿命不低于15年，减少后期的结构维护成本。框架的边角位置都做了圆弧倒角处理，没有尖锐的外露棱角，避免畜禽活动或者人员作业时被划伤，所有外露的螺栓端部都加装了塑料保护帽，既防止螺纹锈蚀，也避免剐蹭过往的人员与设备。在结构受力校核阶段，针对养殖舍可能出现的极端情况做了专项验算，包括舍内负压通风时的风载、顶部意外掉落杂物的冲击载荷、设备运行时的振动载荷，都在结构设计的冗余范围内，不会出现结构失稳或者构件断裂的问题。这套框架除了应用在畜牧养殖场景，也可以适配其他需要架空挂载设备的工业场景，比如工厂车间的管线架空支撑、自动化生产线的顶部设备挂载，只需要根据实际挂载载荷调整构件的型材规格即可，具备较强的场景适配性。
