翻新改造用民居建筑测绘建模成果

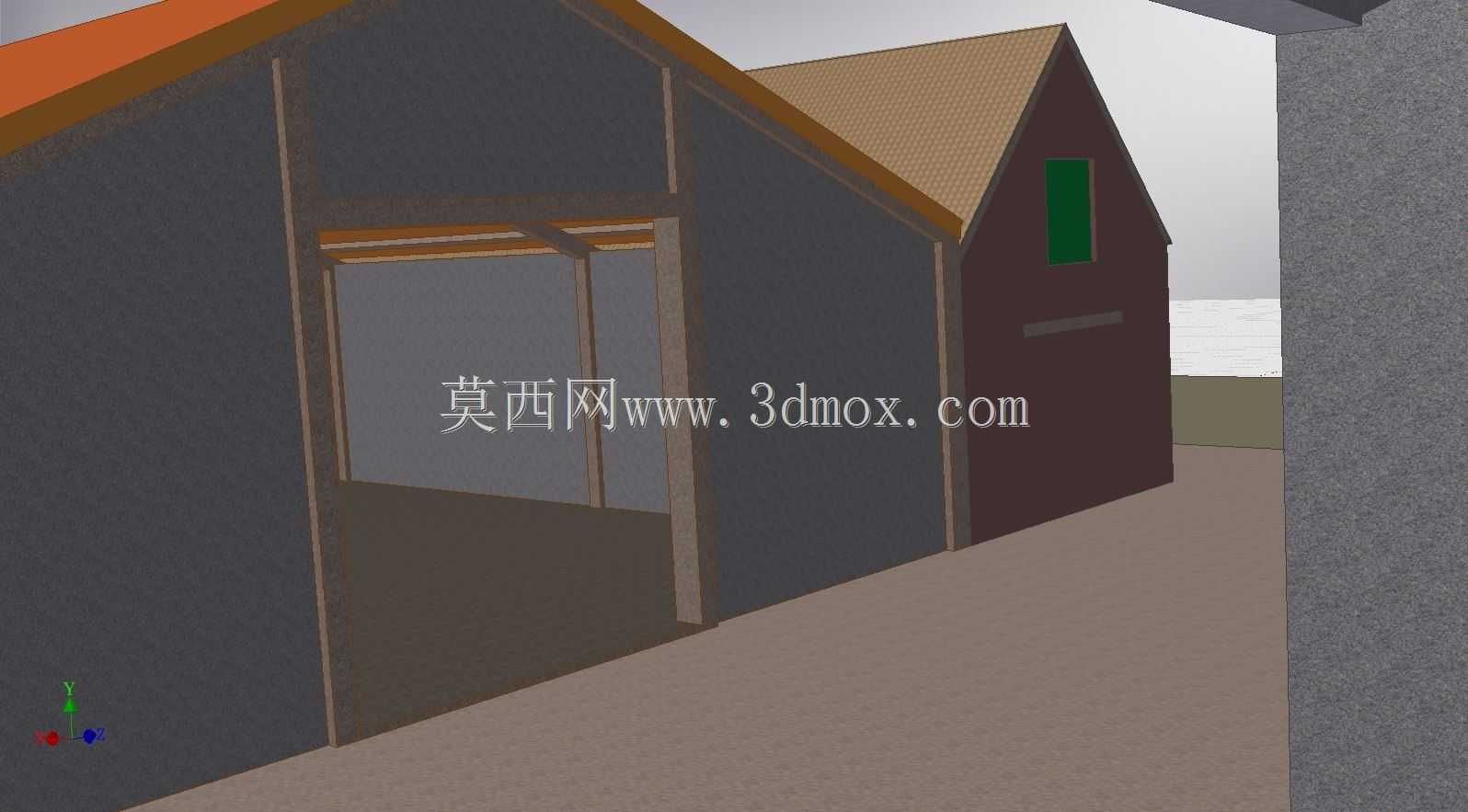

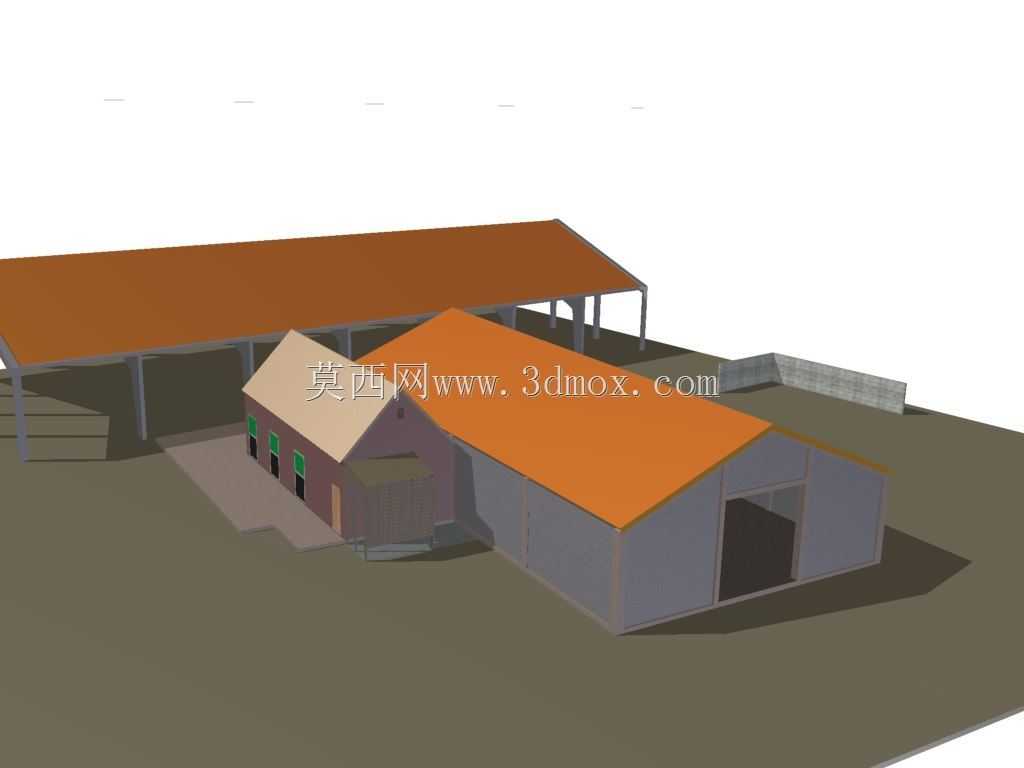

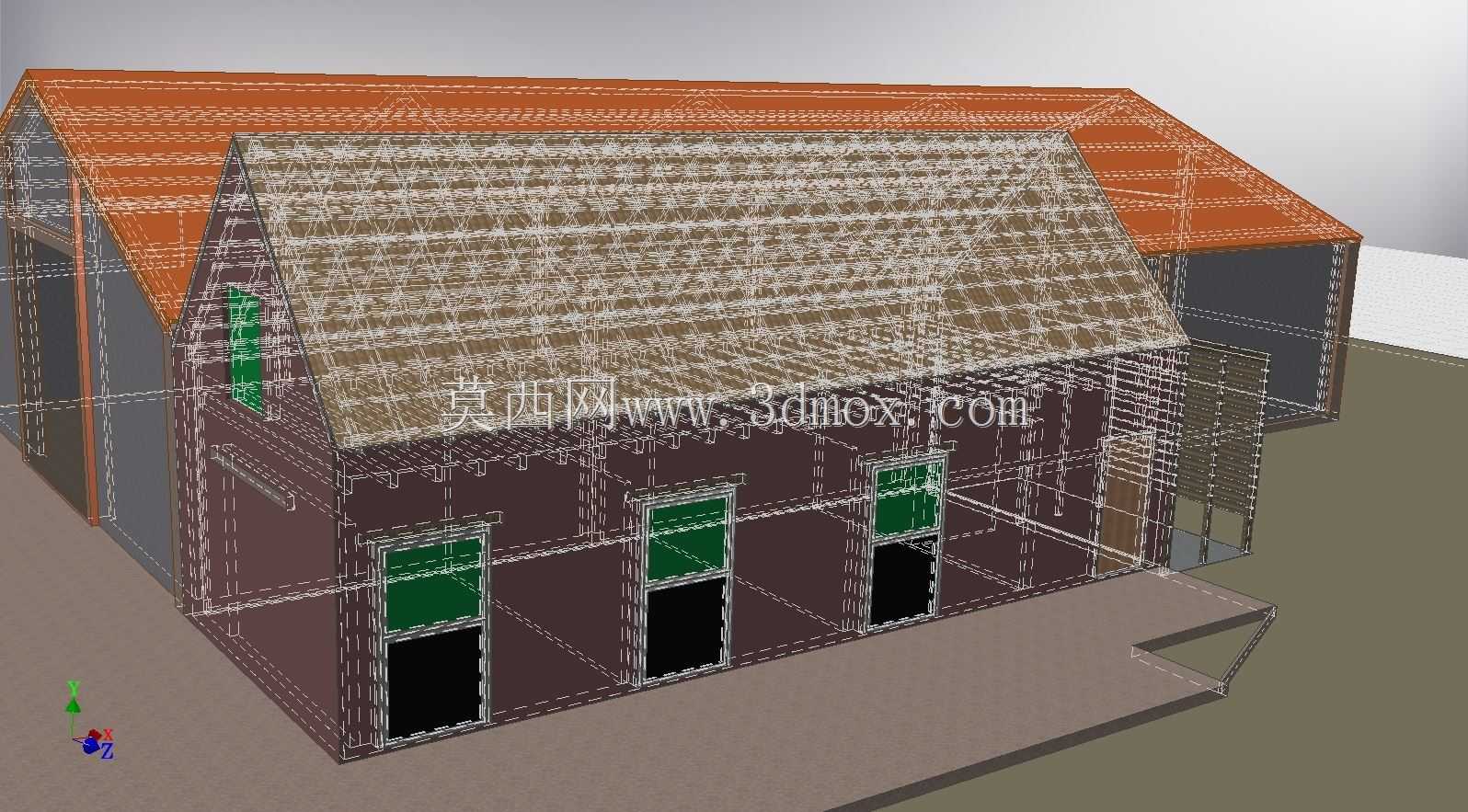

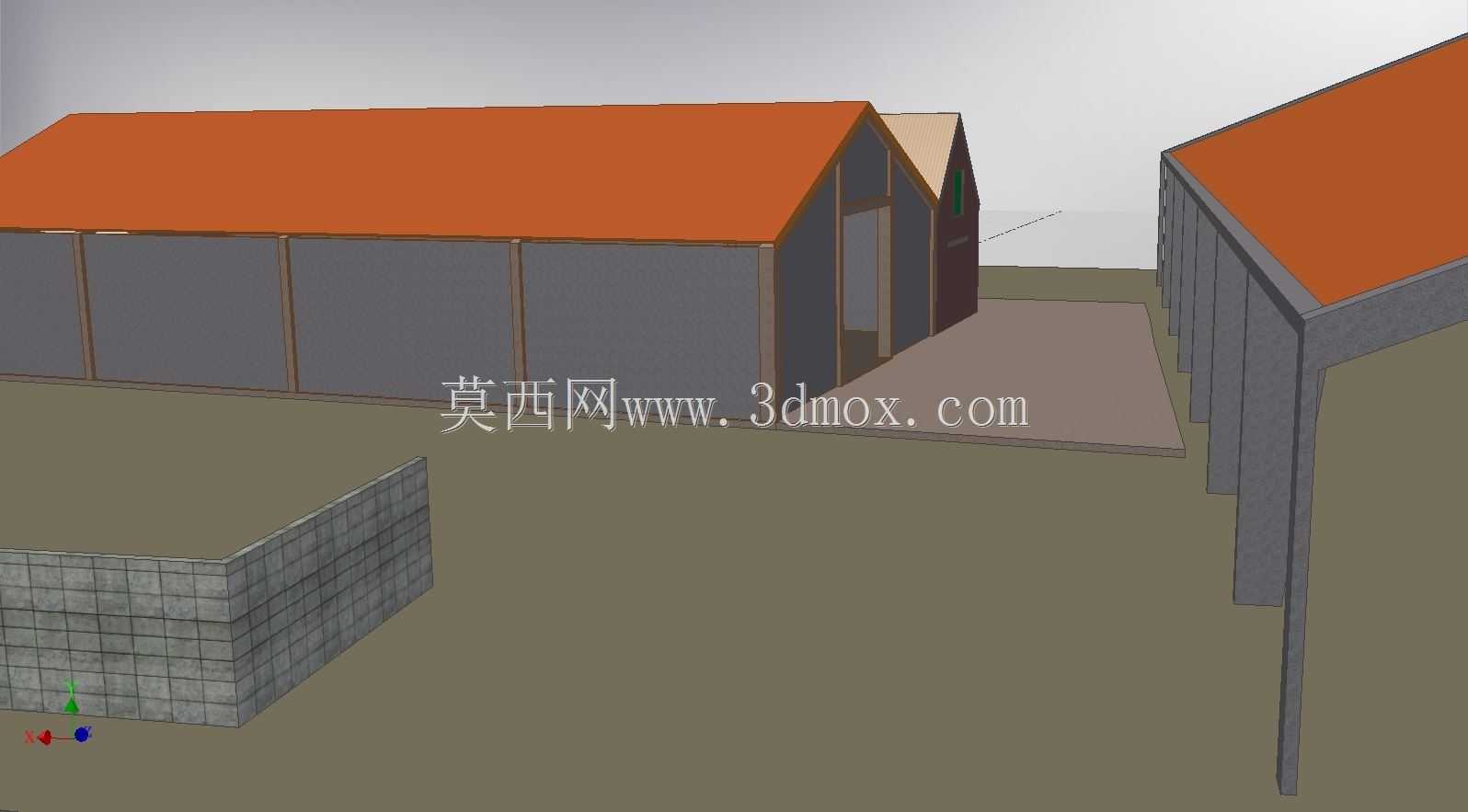

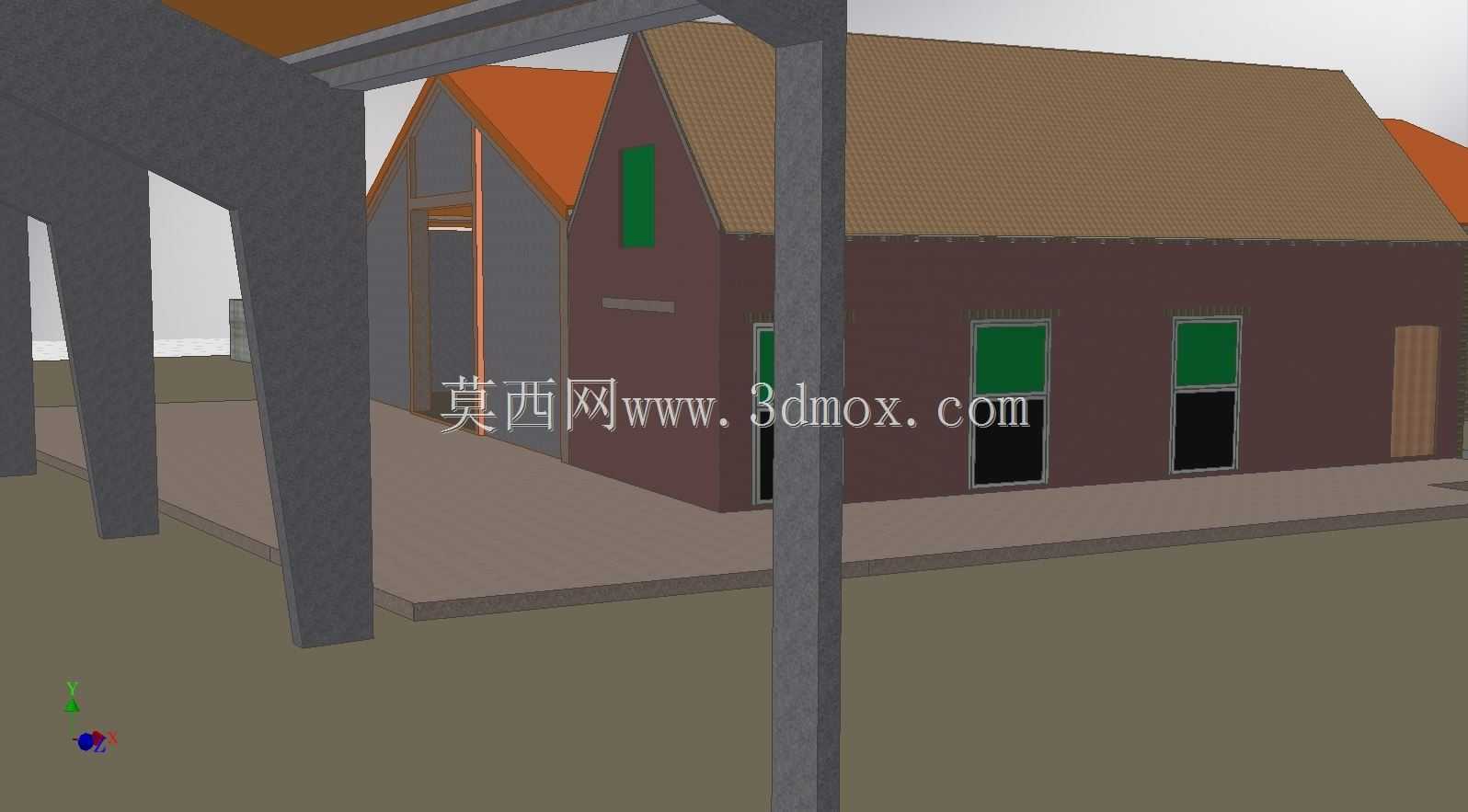

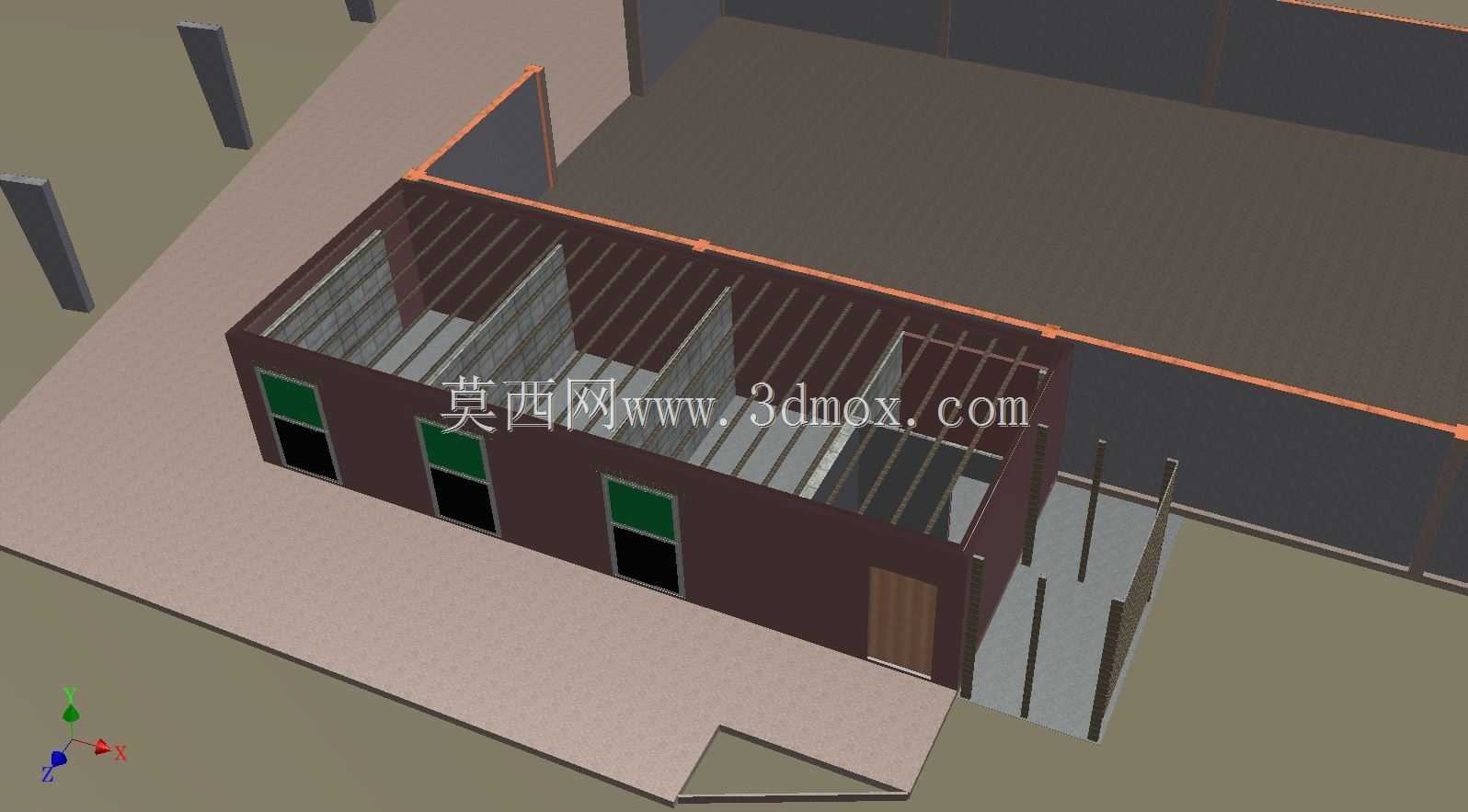

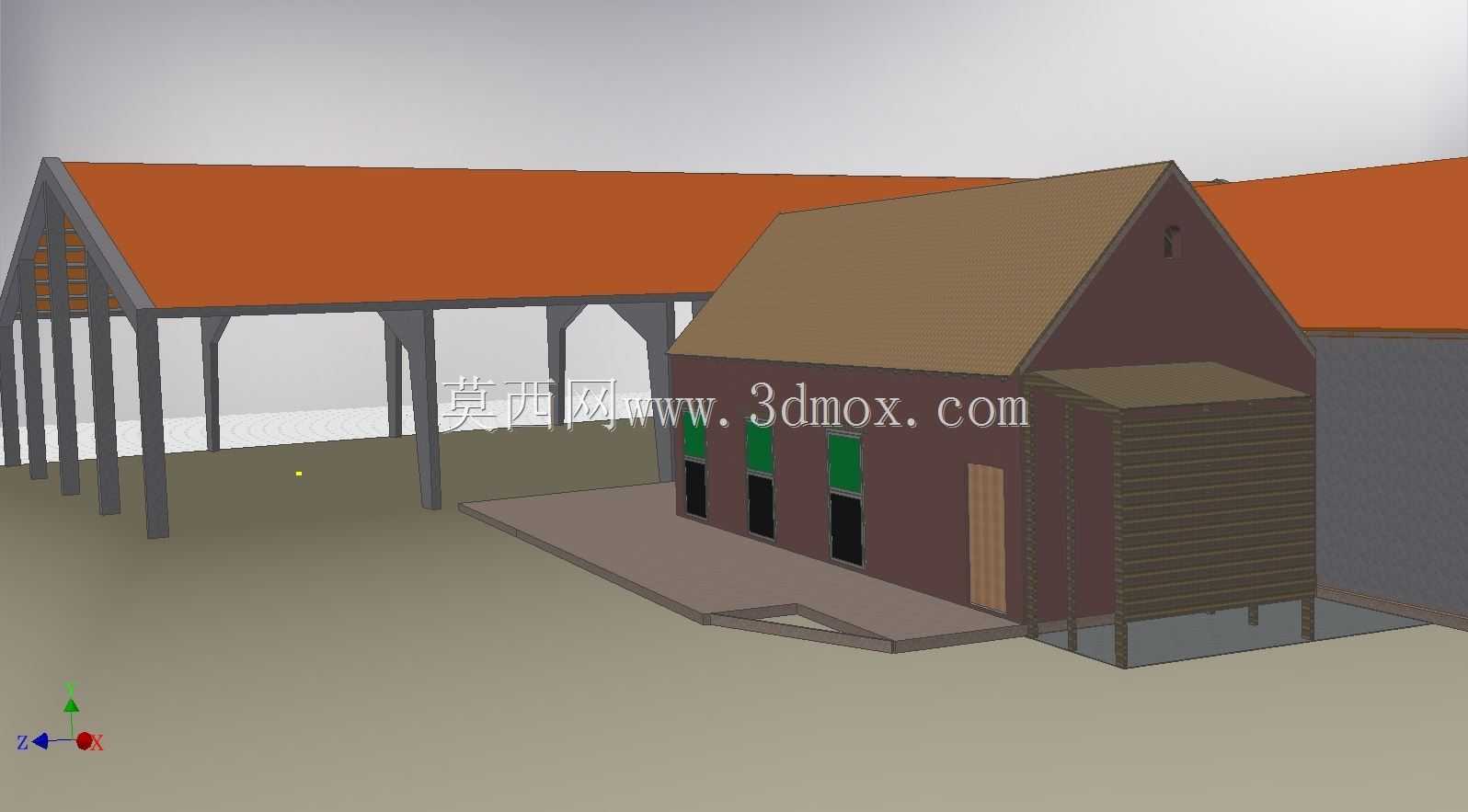

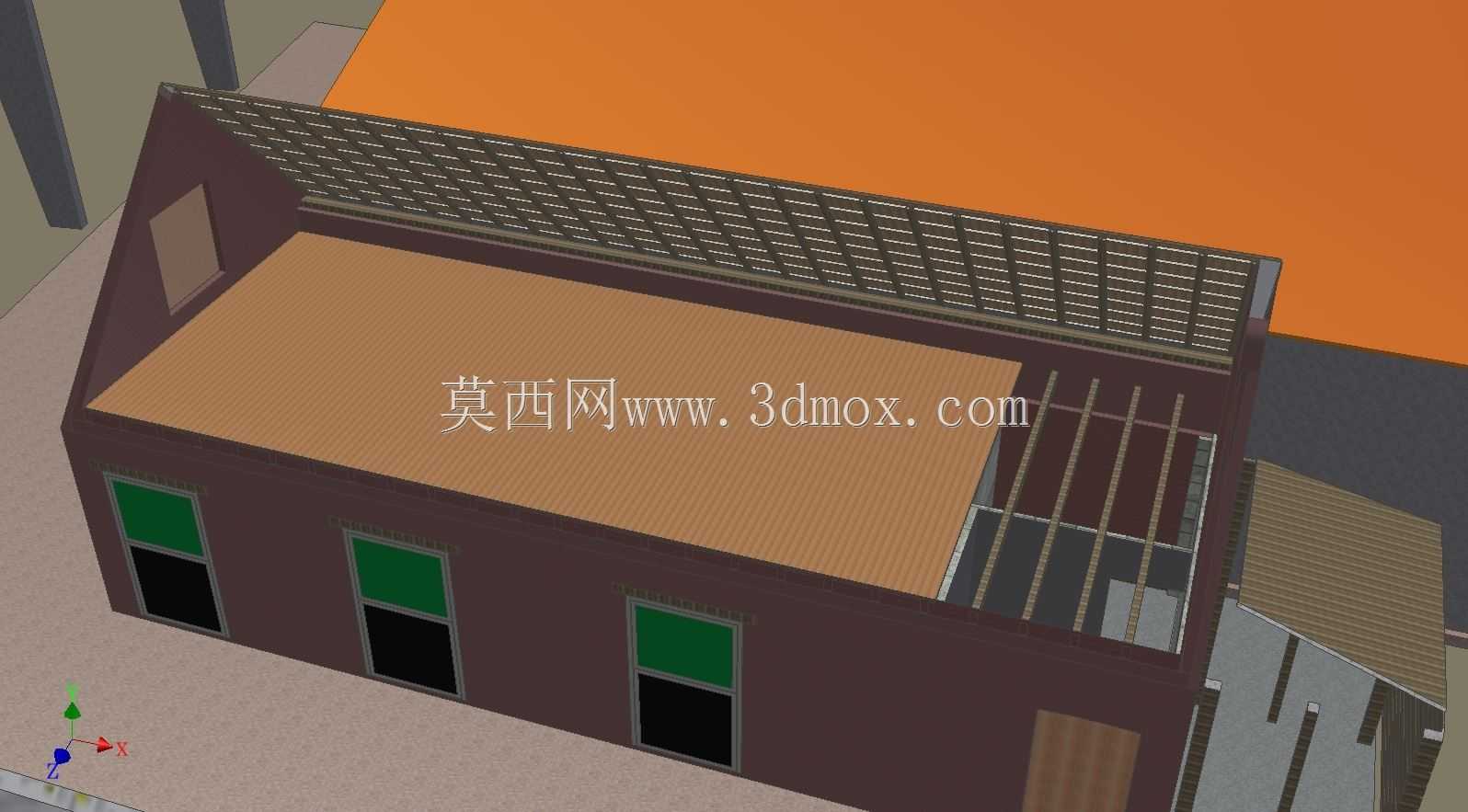

在老旧建筑翻新改造的前期作业环节，现场测绘数据的三维还原是衔接现场勘测与方案设计的核心步骤，这套建模成果完整还原了待翻新民居及周边衔接场地的实际空间状态，可直接为建筑改造方案的推敲、结构安全核验、施工工序排布提供精准的三维参照。从实际工程应用场景来看，这类测绘建模成果主要服务于既有建筑的更新改造项目，尤其是城郊结合部的自建民居翻新、老旧村落建筑活化利用等场景，现场作业人员完成实地尺寸采集、外立面材质记录、周边场地高差测量后，通过三维建模将离散的测量数据整合为可视化的空间模型，避免传统二维图纸在空间衔接上的信息偏差。模型在设计思路上完全遵循现场实测的尺寸逻辑，没有做理想化的参数简化，主体建筑的双坡屋面坡度、檐口出挑距离、门窗洞口的实际开设位置、外墙饰面的材质分区，都和现场实测状态保持一致，甚至连建筑入口处的坡道高差、侧边连廊的钢结构支撑排布、相邻建筑的衔接边界都做了完整还原，能让设计人员在方案阶段就清晰掌握建筑的实际边界条件。从功能特性来看，这套模型可直接用于改造方案的碰撞检查，比如新增的外立面保温层厚度是否会影响相邻建筑的排水路径，屋面翻新时的防水层铺设范围是否会超出原有檐口边界，室内空间重新分隔时墙体的砌筑位置是否会和原有门窗洞口产生冲突，都可以在模型中提前模拟验证，减少现场施工阶段的变更返工。模型还原的建筑主体为两层坡屋顶民居，主屋面采用橙红色饰面，附属坡屋面为浅棕色瓦面质感，建筑首层设置三扇竖向分格窗，侧边设置木质入户门，入口处衔接混凝土坡道，建筑左侧连通带钢结构支撑的连廊区域，连廊同样采用坡屋面设计，和主体建筑的檐口标高保持齐平，建模时严格按照现场测量的尺寸还原了各部分的空间位置，连廊的支撑立柱间距、屋面挑出宽度、和主体建筑墙体的衔接缝隙都和实测数据一致，能为后续连廊加固、屋面翻新提供准确的尺寸参照。在安装边界的还原上，模型完整呈现了建筑周边的场地状态，包括相邻建筑的墙体位置、场地的硬化范围、地面的高差变化，设计人员在排布室外管线、规划施工临时通道、计算材料堆放场地时，都可以依托模型中的场地边界做合理规划，避免施工过程中对周边相邻建筑造成干扰。不同于新建建筑的正向设计模型，这类基于现场测绘的逆向建模成果，核心价值在于对现场实际状态的精准还原，建模过程中没有对现场存在的非标准构造做理想化修正，比如墙体的局部厚度偏差、屋面坡度的细微不均匀、门窗洞口的尺寸误差都在模型中有所体现，能让设计人员充分掌握建筑的实际构造状态，避免按照标准建筑参数做设计导致的方案落地性差问题。在建筑外立面改造设计中，设计人员可以直接在模型上调整饰面材质、新增窗套、檐口装饰等构造，直观对比不同改造方案的视觉效果，同时可以直接在模型中提取各外立面的实际面积，为材料采购、工程量核算提供准确的数据支撑，减少现场实量的作业量。对于结构加固环节，模型中还原的墙体位置、屋面支撑结构、连廊钢构件排布，能帮助结构工程师快速判断原有结构的受力传递路径，确定新增加固构件的安装位置，避免加固构件和原有建筑构造产生冲突，比如在墙体加固时，可提前根据模型中的门窗洞口位置调整加固筋的排布路径，在屋面加固时，可根据模型中的屋面坡度计算新增结构的荷载分布。
