翻新建筑用房屋结构测量绘图设计

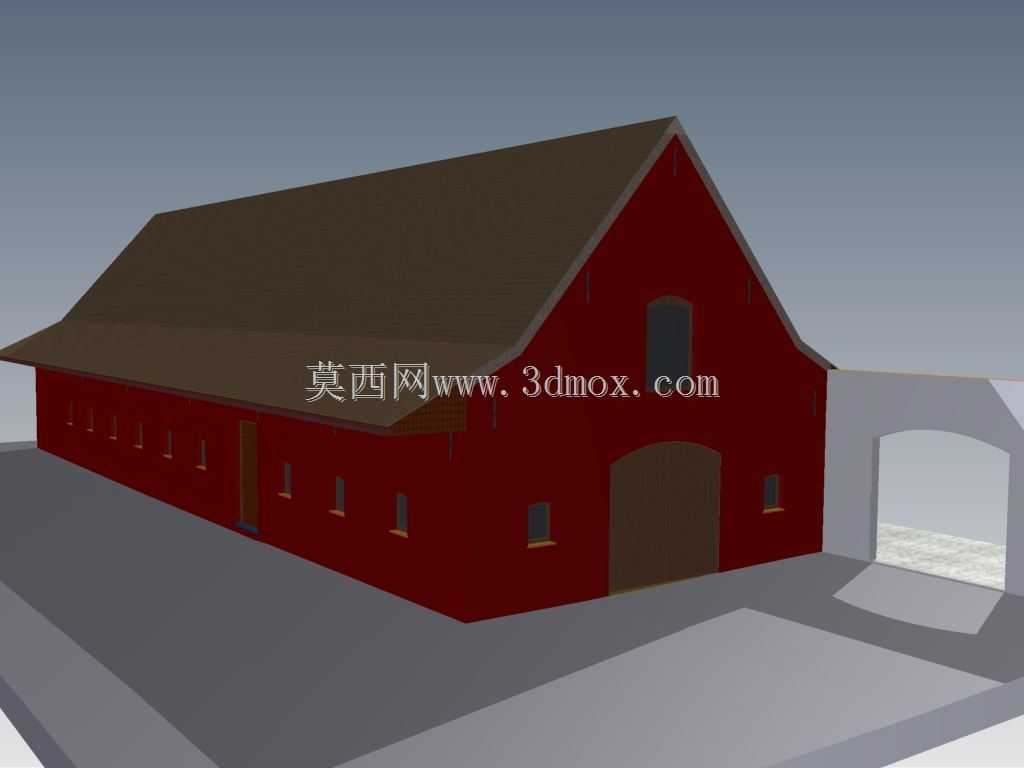

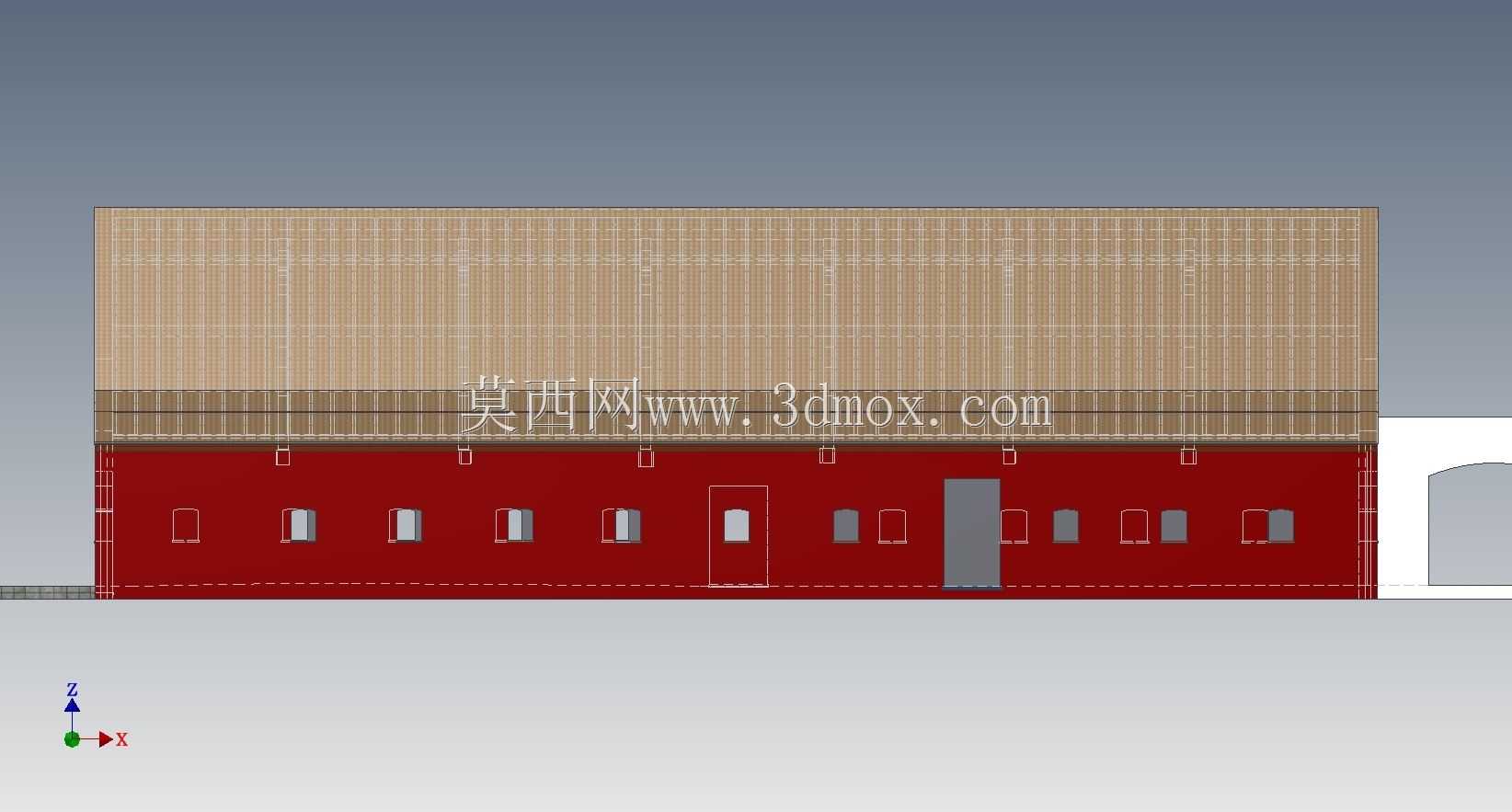

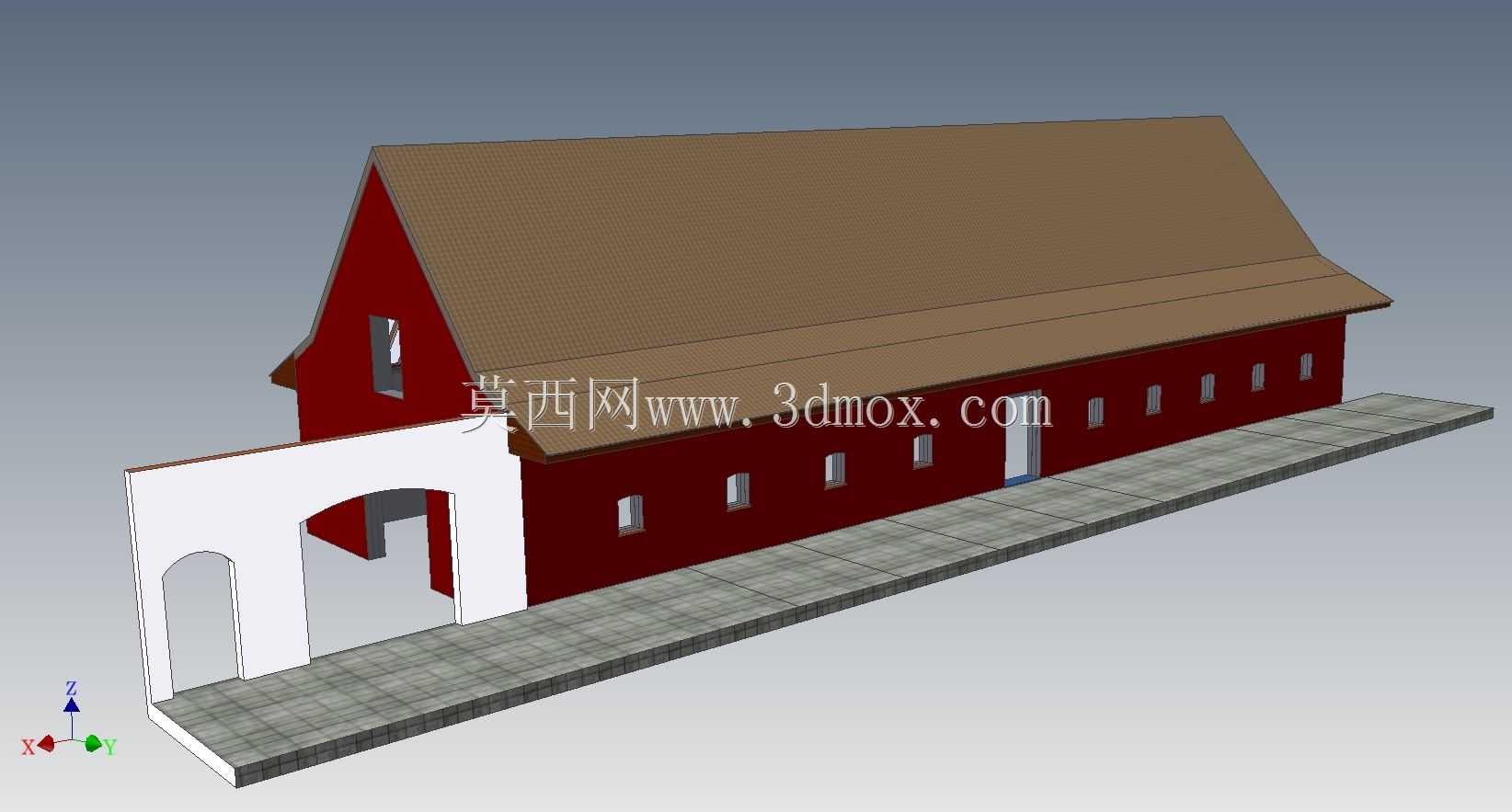

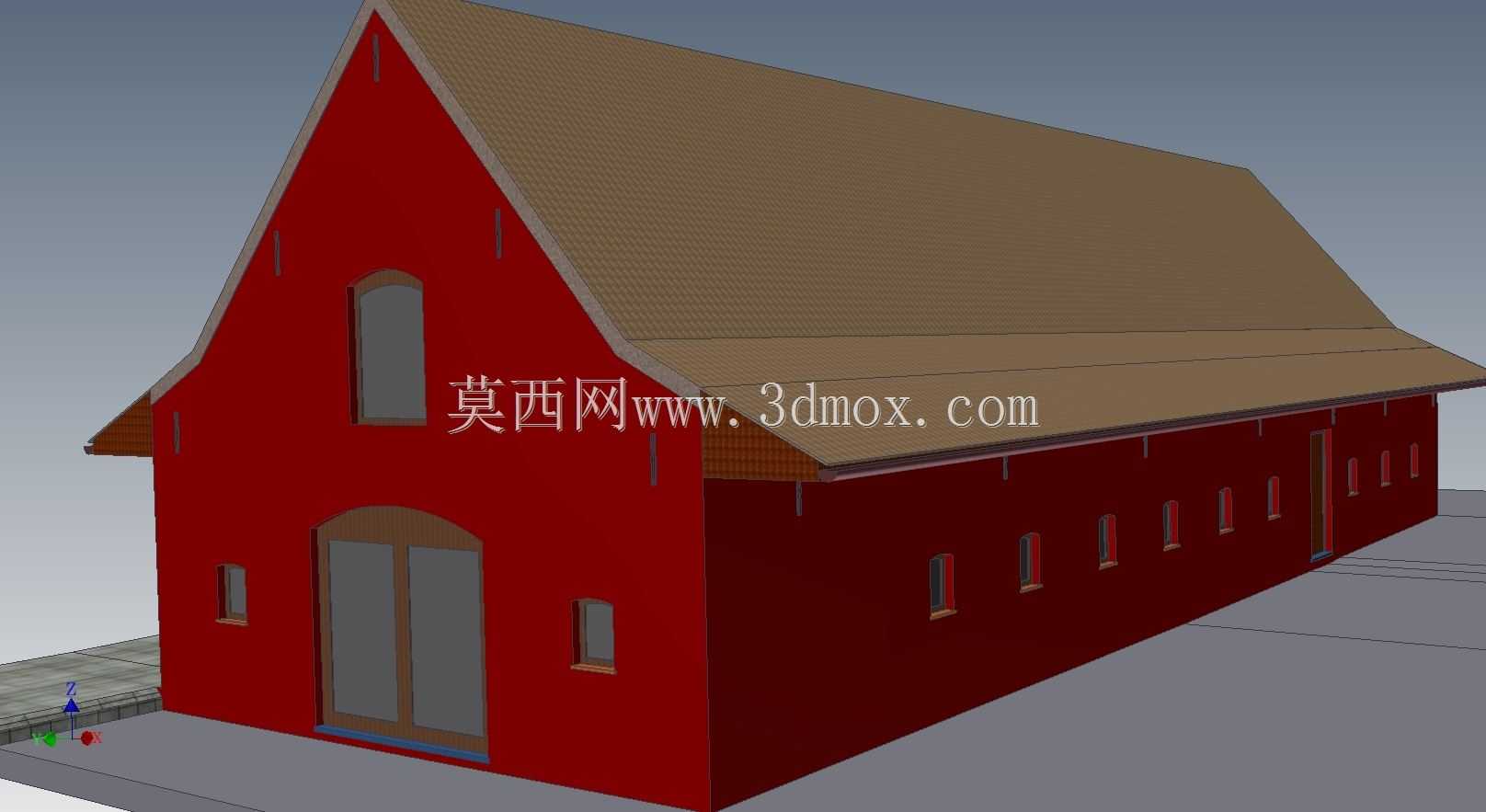

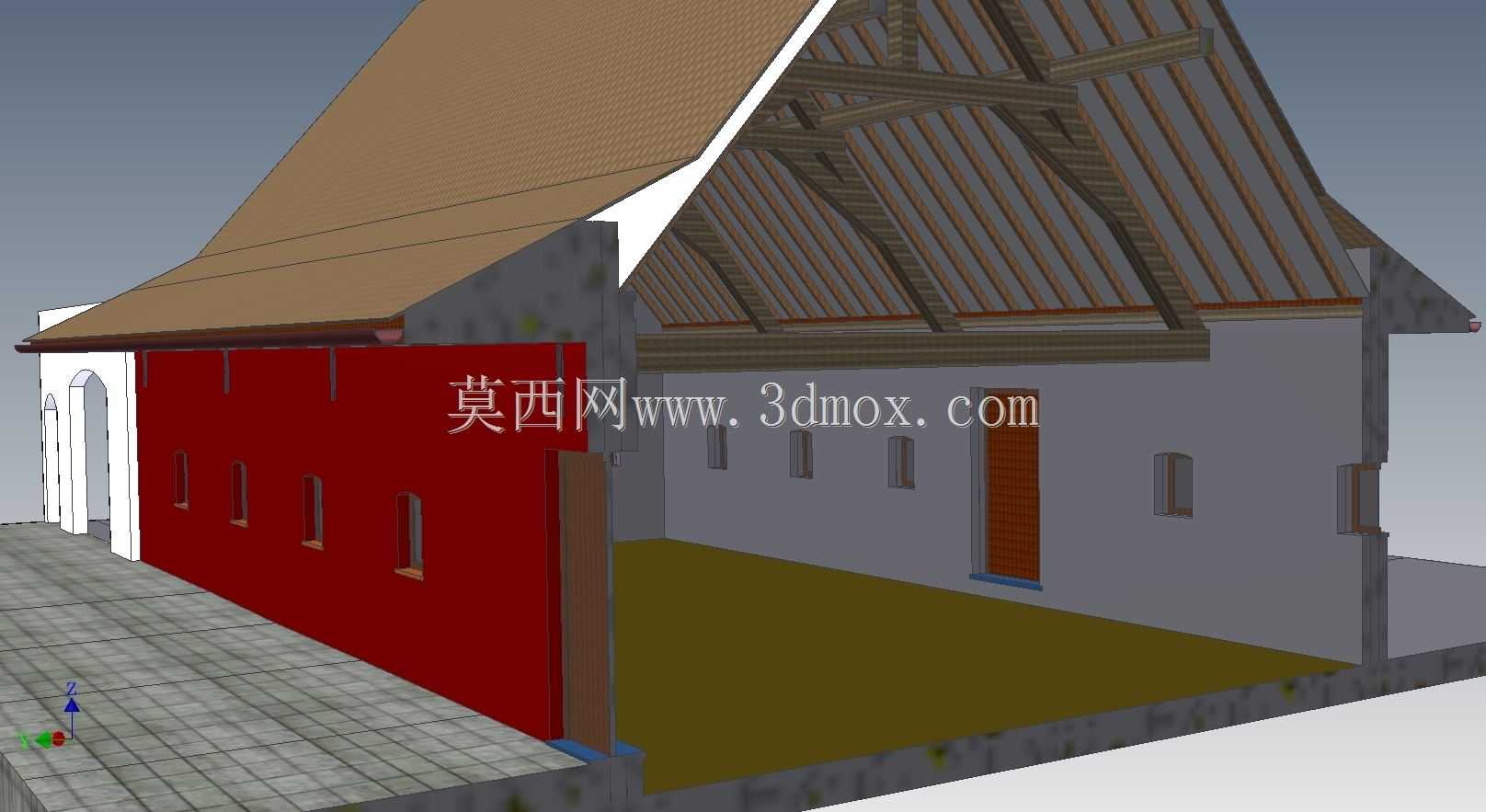

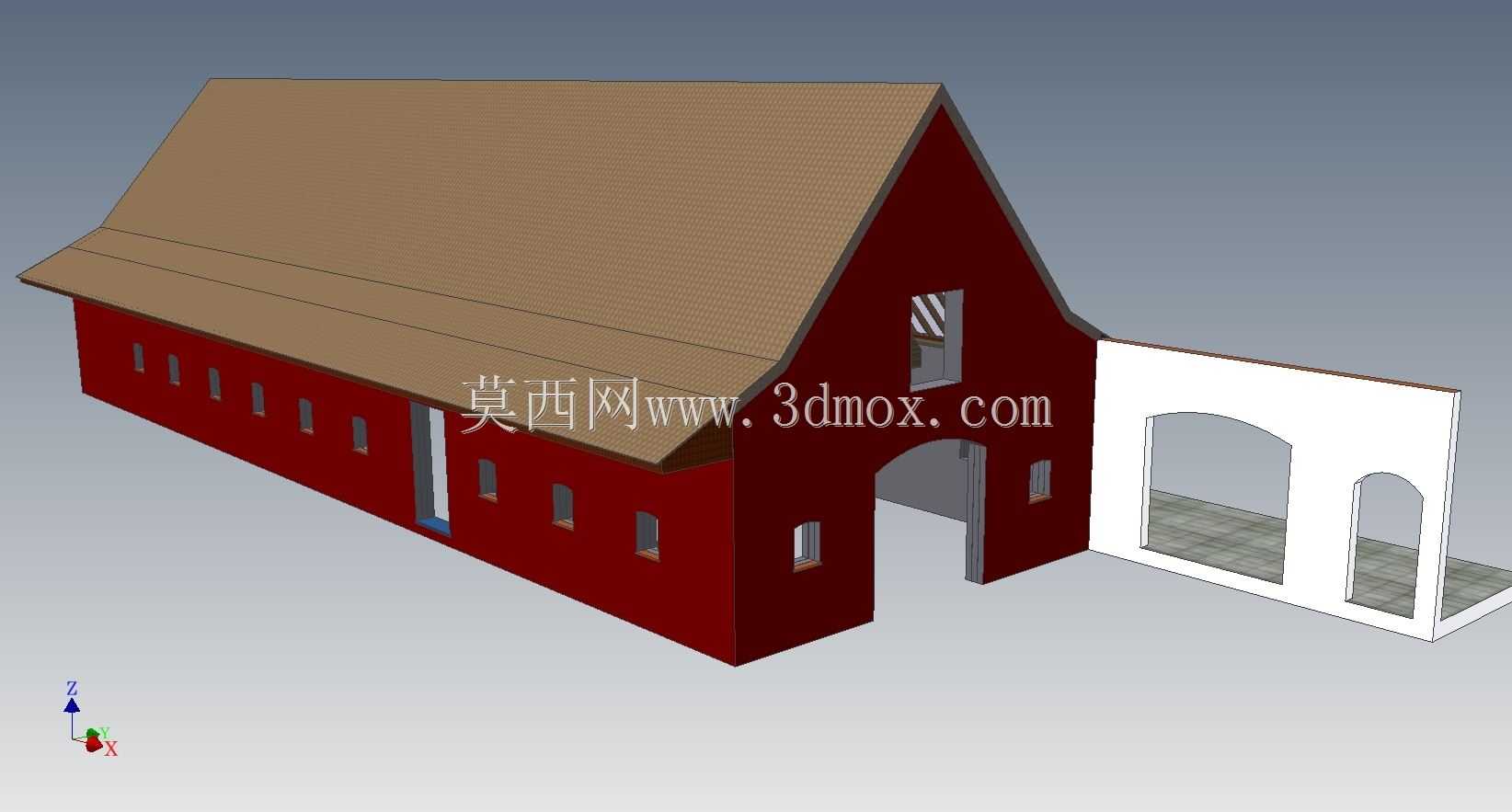

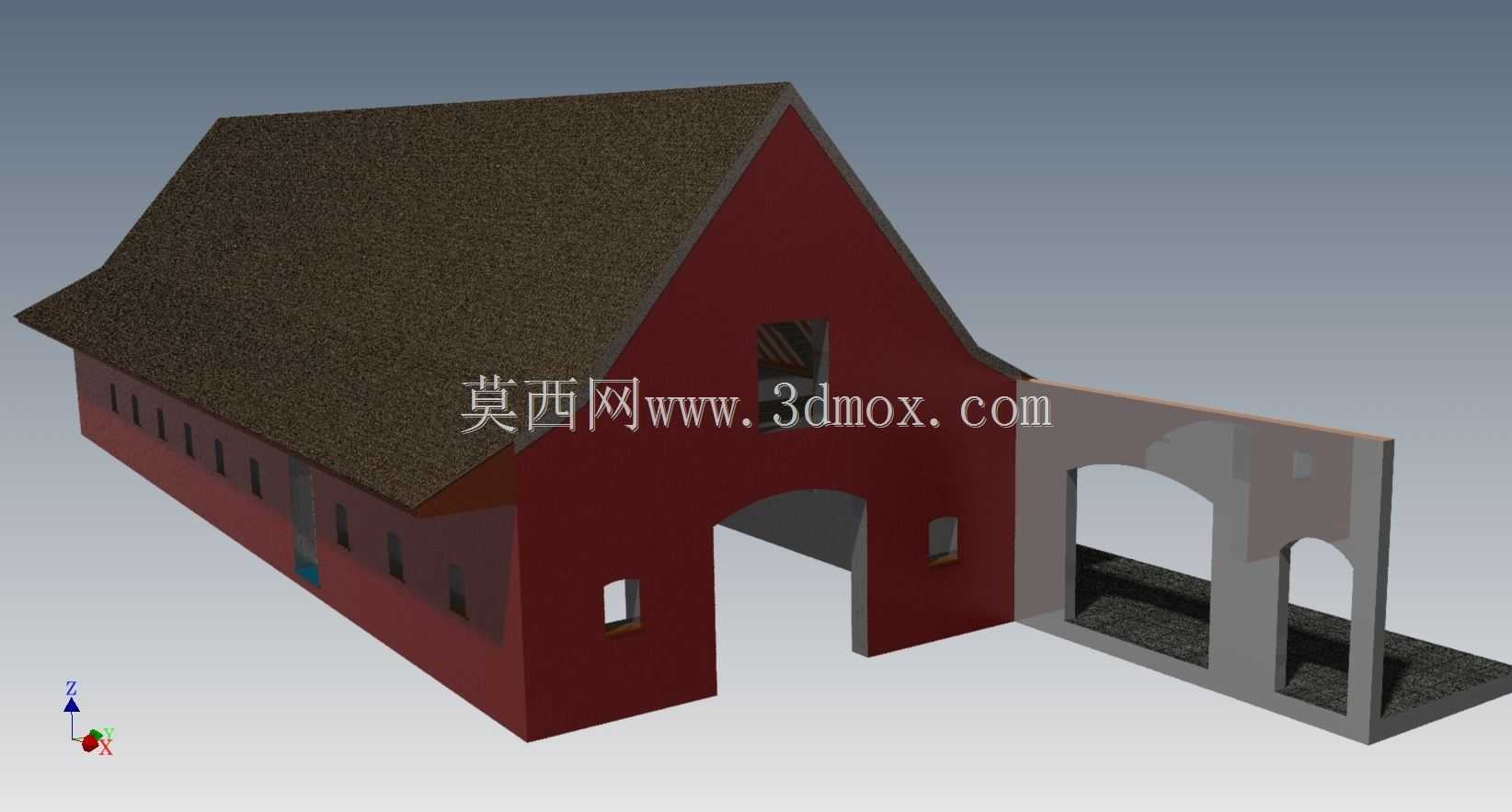

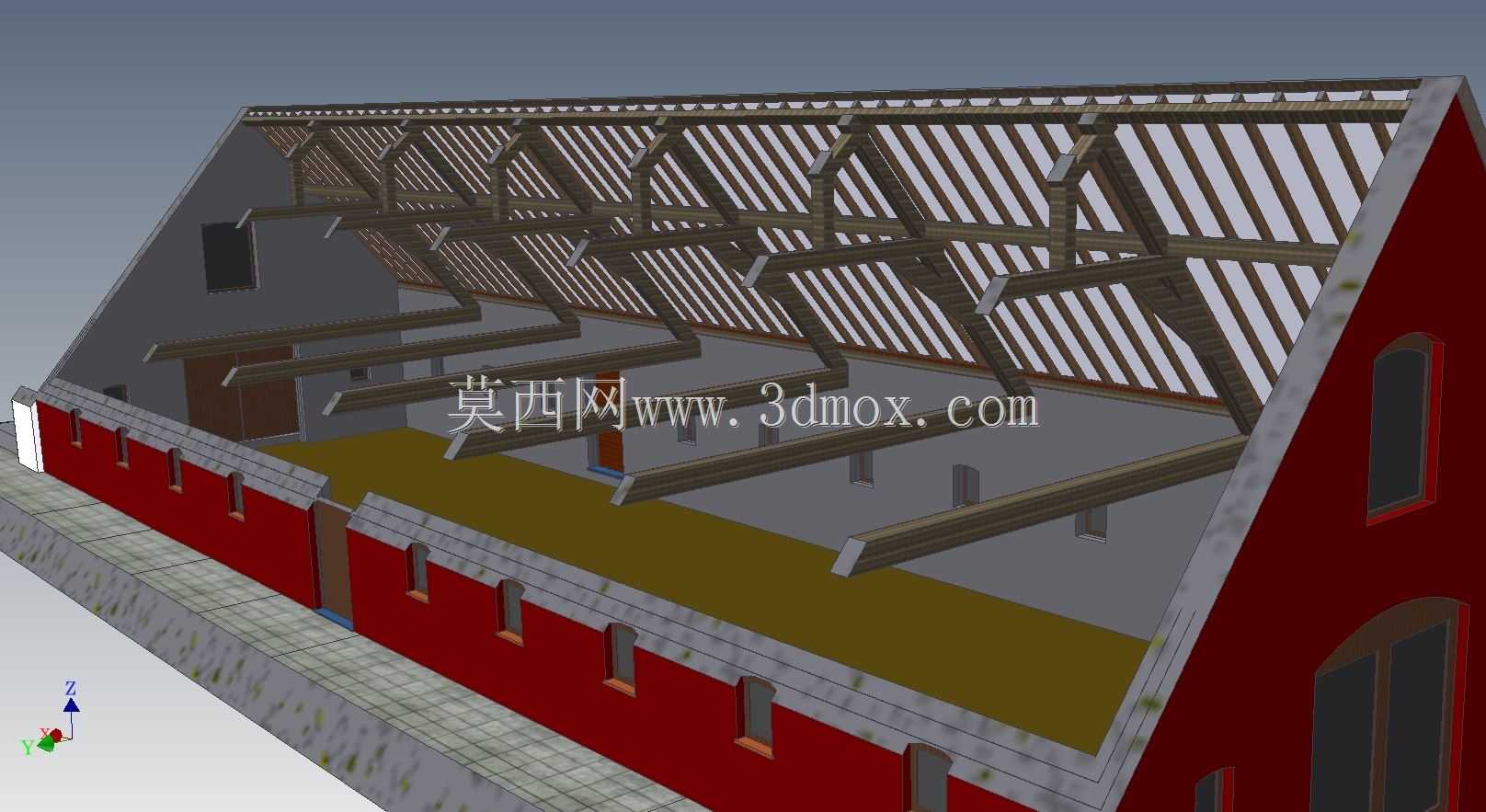

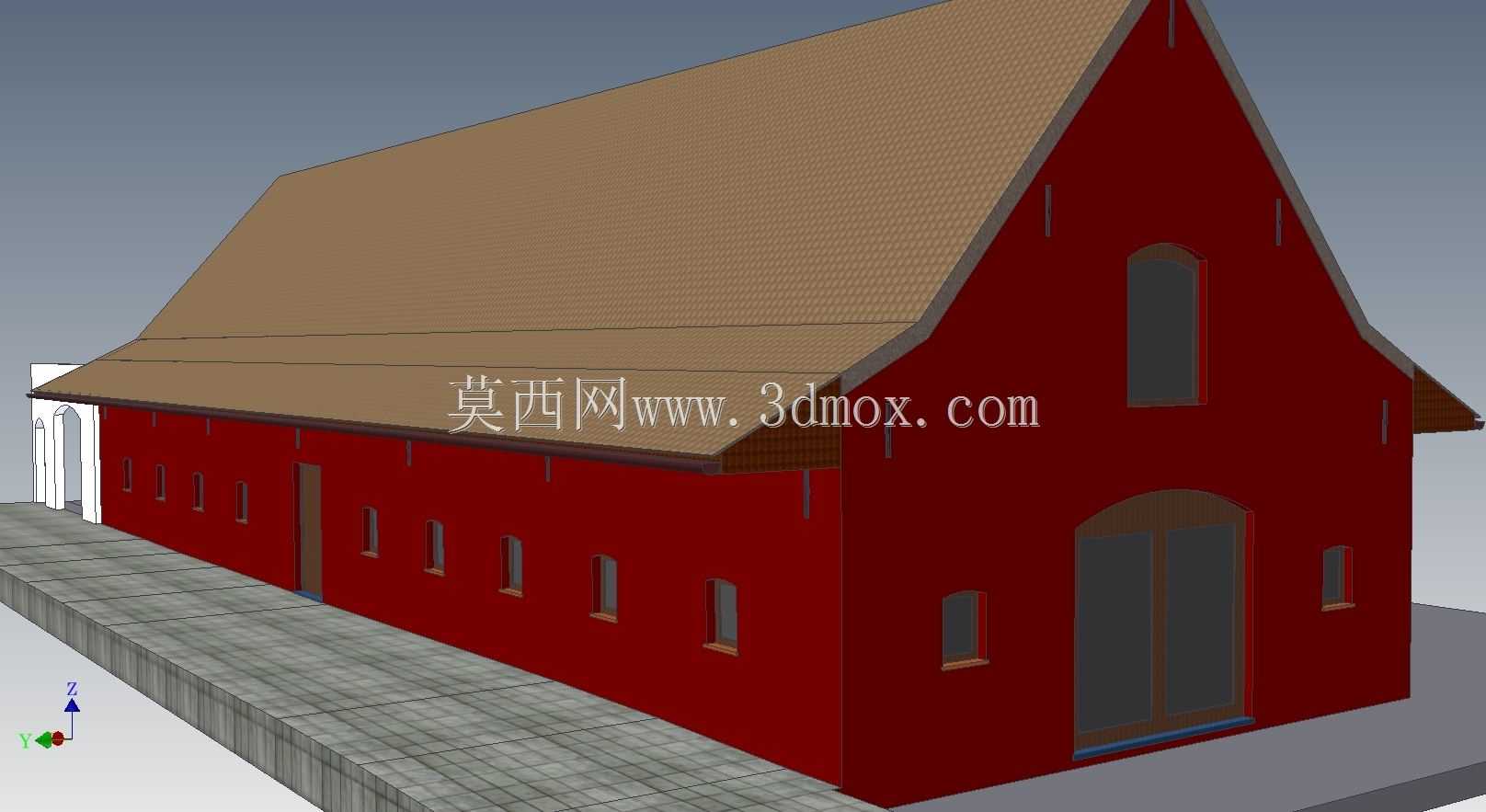

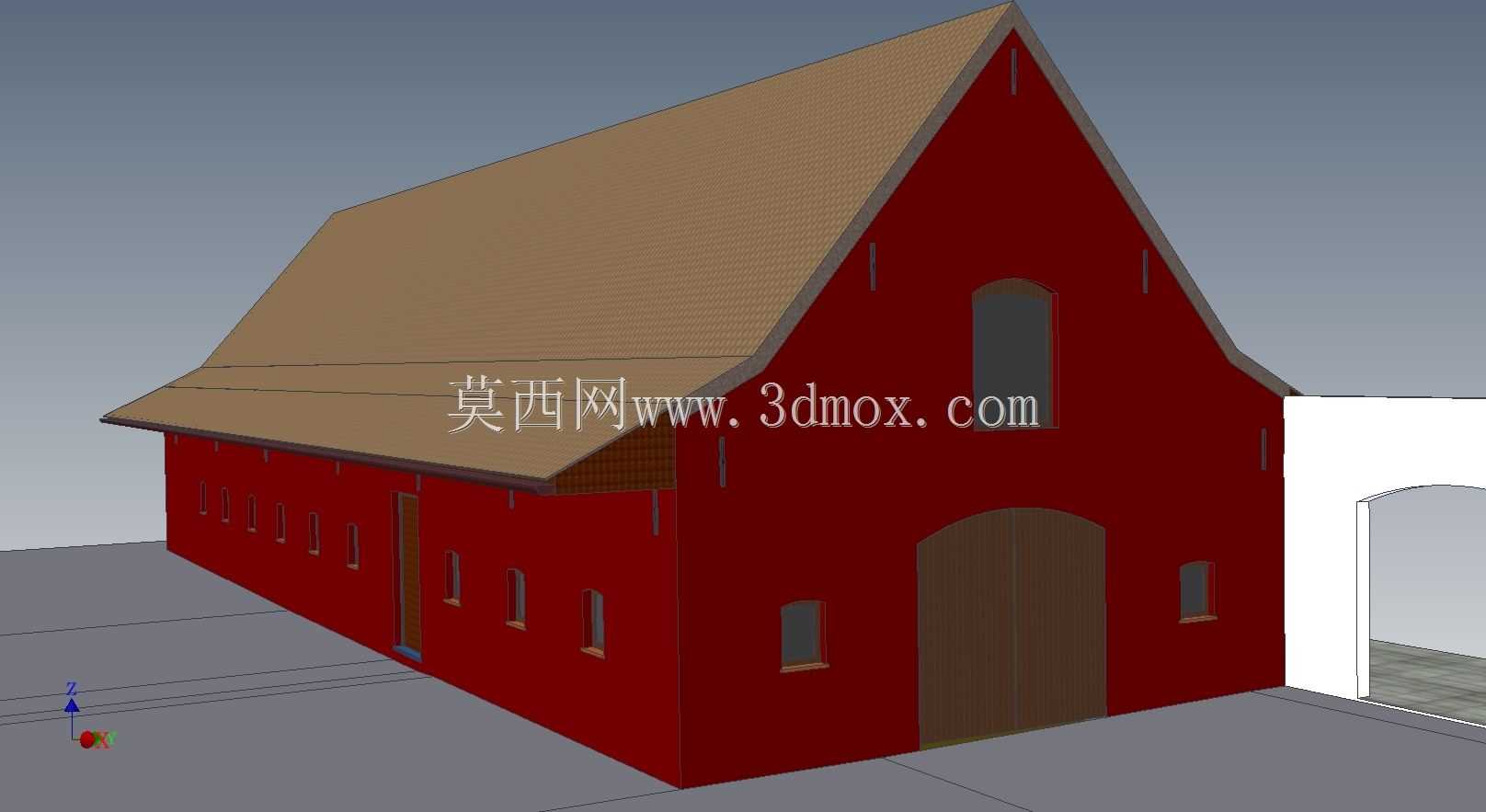

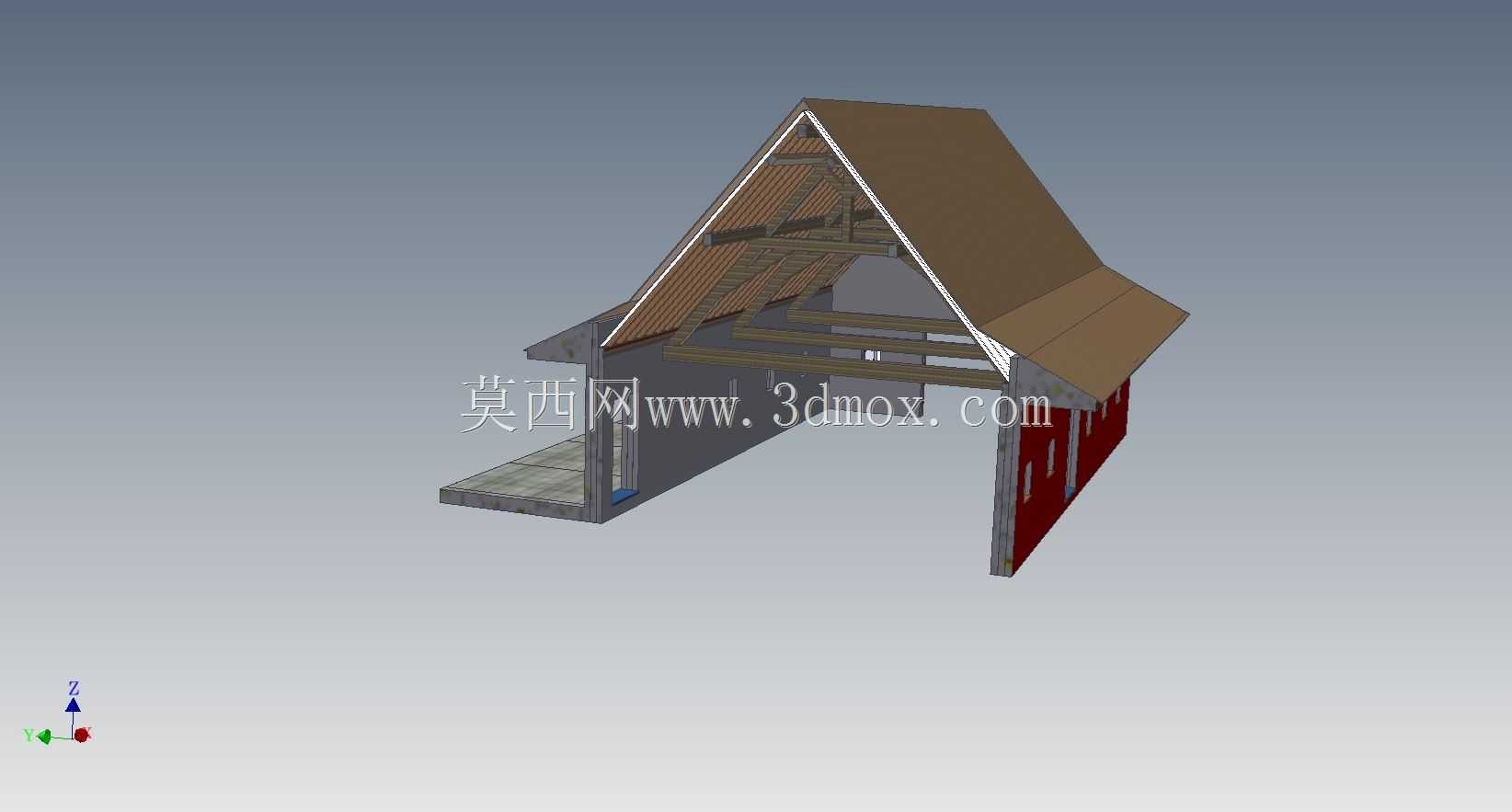

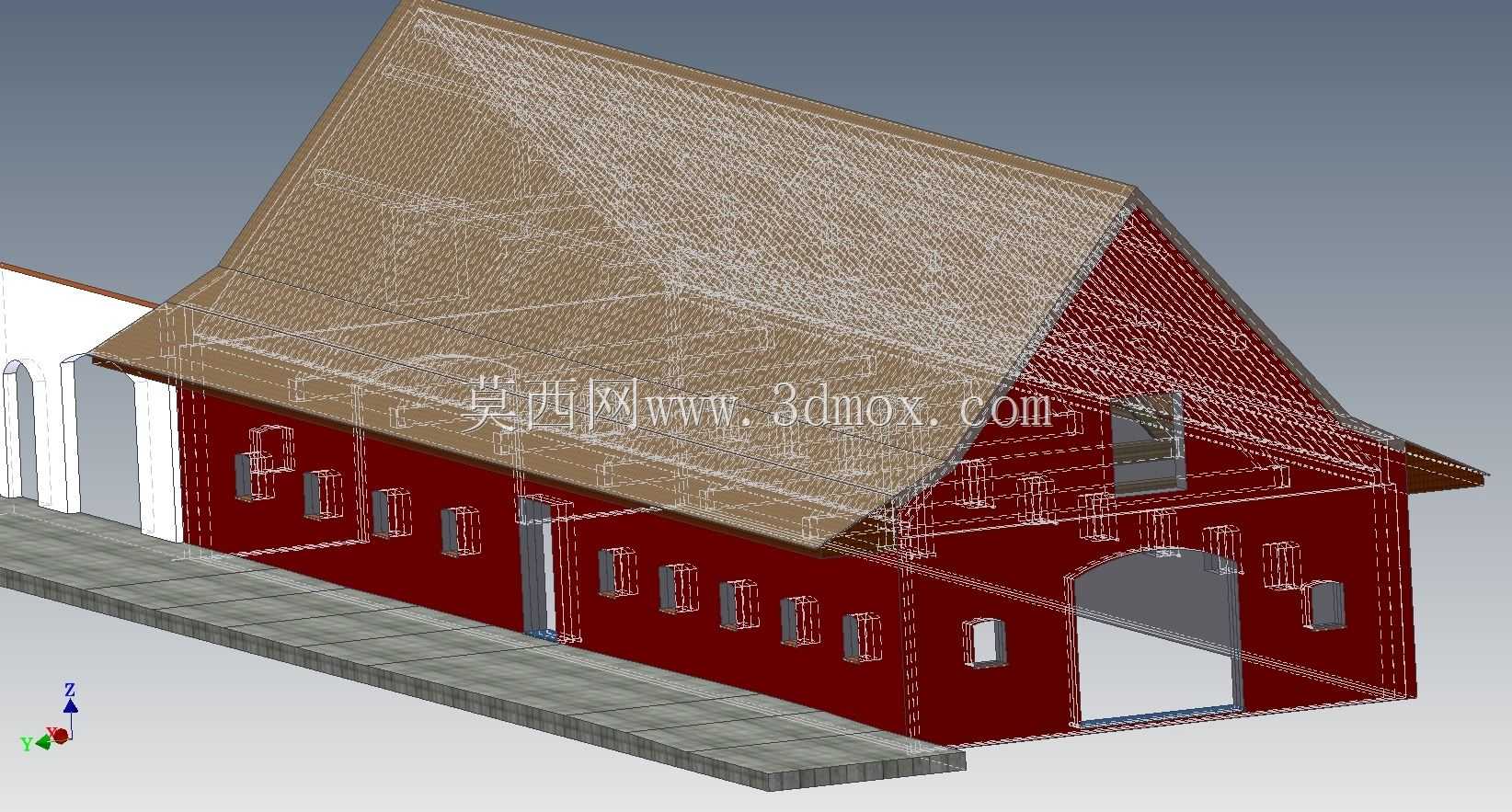

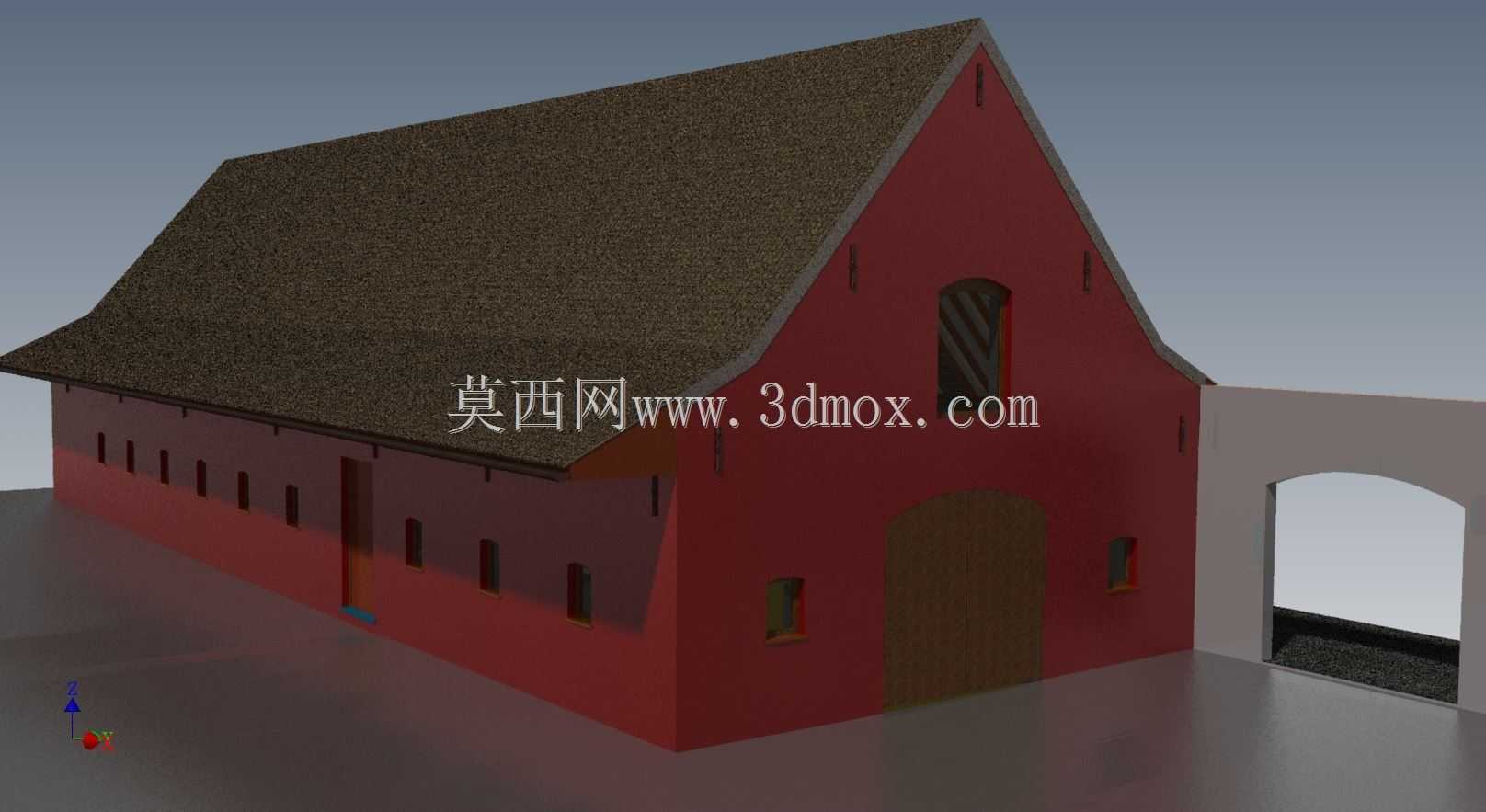

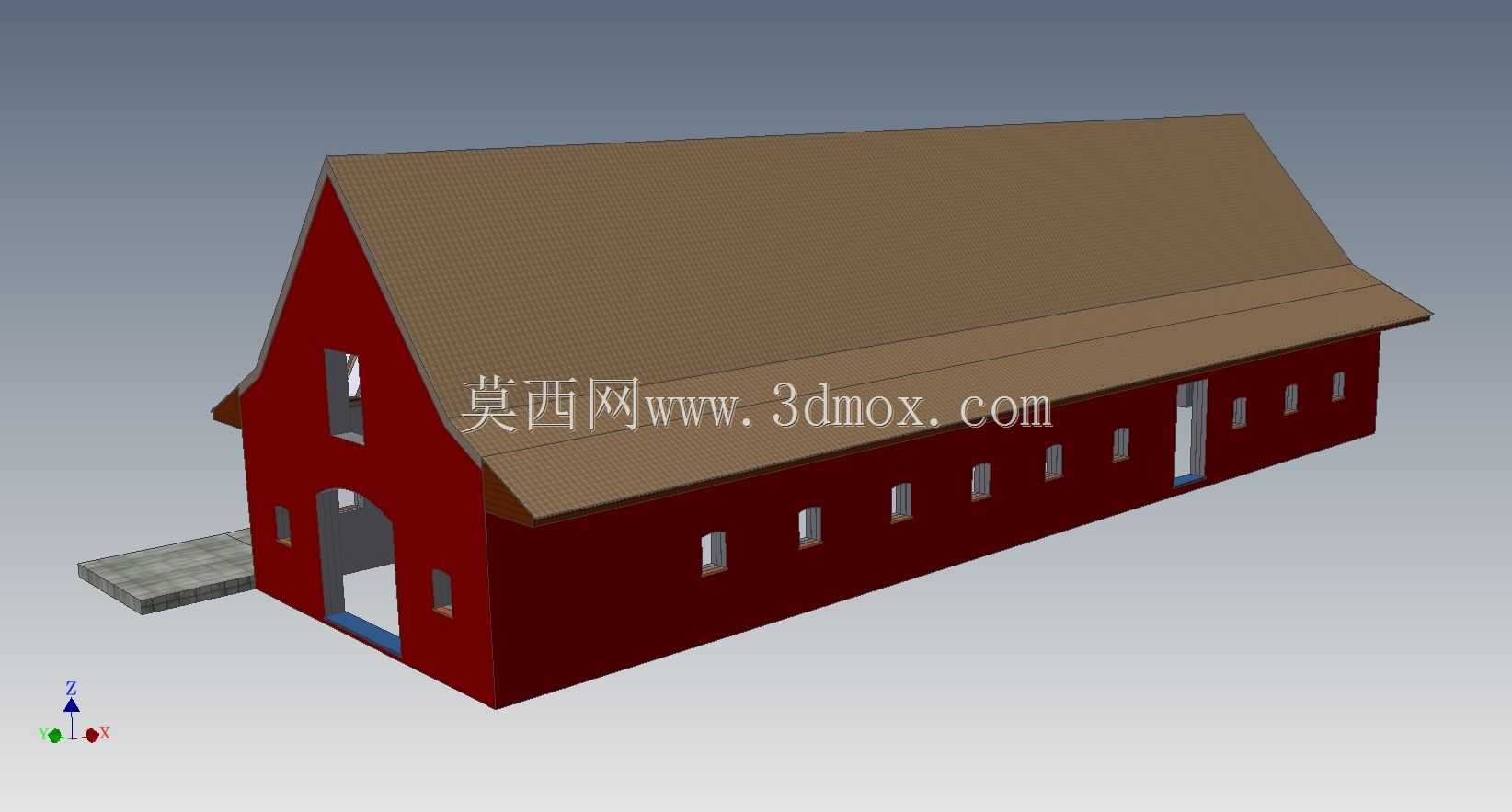

在老旧建筑翻新改造的工程场景中，前期的结构测量与图纸还原是所有施工环节的核心基础，直接决定后续加固、空间重构、管线排布的可行性与施工精度。这套三维设计成果完全围绕实际翻新作业的测量需求搭建，完整还原了待翻新坡屋顶民居的内部结构与外部边界，能为现场施工人员、结构设计师提供直观的空间参照，避免传统二维图纸在异形结构表达上的偏差。从实际工程用途来看，这类测量绘图成果主要服务于老旧民居改造、乡村建筑翻新、历史建筑保护性修缮等场景，现场测量人员完成实地数据采集后，通过三维建模的方式将离散的测量点整合为完整的结构模型，可直接用于核对现场实测数据的偏差，校验墙体垂直度、屋架坡度、门窗洞口定位的准确性，也能为后续的装修设计、结构加固方案提供精准的尺寸依据。模型在功能特性上做了针对性的结构拆分表达，将建筑的承重墙体、屋架木构、屋面铺装、室内地面、门窗洞口做了独立的结构区分，不同构件采用差异化的材质表现，方便设计人员快速识别不同结构部分的属性。比如红色标识的外墙部分，是现场测量中重点标注的待加固墙体，模型中完整还原了该墙体上的窗洞分布、墙体厚度、与相邻侧墙的连接节点，能让结构工程师直接在模型上标注加固点位，核算墙体承重冗余度。坡屋顶部分的屋架结构做了剖视展示，完整呈现了木檩条、屋架梁、屋面望板的排布逻辑与连接方式，可直接用于核对屋架的变形量，判断哪些木构件需要替换、哪些可以保留复用，大幅减少现场反复测量的工作量。从设计思路来看，整个模型完全遵循现场实测的尺寸逻辑搭建，没有做理想化的参数简化，所有墙体的凹凸、屋架的排布偏差、地面的高差都按照实际测量数据还原，避免理想化模型给施工带来误导。建模过程中优先保证结构边界的准确性，外墙的外轮廓尺寸、室内净空尺寸、屋架的起坡高度、门窗洞口的定位尺寸都严格对应现场测量数据，对于不影响结构判断的表面装饰细节做了适度简化，既保证模型的轻量化便于现场查看，也不会丢失核心的结构尺寸信息。在外形尺寸与安装边界的表达上，模型完整标注了建筑的整体占地边界，明确了外墙外侧到周边铺装地面的距离，可直接用于规划施工场地的物料堆放区域、临时施工通道的位置。室内部分清晰呈现了不同功能区域的地面高差，墙体与屋架的连接节点位置预留了后续管线布设的空间参考，设计人员可直接在模型上排布水电管线的走向，核对管线与结构构件的碰撞问题，避免施工阶段出现打穿承重结构、管线无法布设的问题。对于翻新工程中常见的墙体开洞、门窗替换需求，模型中明确了各个洞口的结构边界，可直接用于核对新购门窗的安装尺寸，判断洞口是否需要做剔凿或修补处理，减少现场施工的临时调整工作量。这类基于实测数据搭建的三维模型，相比传统的二维测量图纸，能让所有参与项目的人员快速理解建筑的实际结构状态，不管是现场施工的工人、做方案的设计师还是项目管理人员，都能通过模型快速掌握建筑的结构特点，减少沟通成本，也能提前预判施工中可能出现的结构问题，提前制定应对方案，有效提升翻新工程的施工效率，减少因尺寸偏差带来的返工问题。
