手动可升降焊接辅助悬臂支架设计

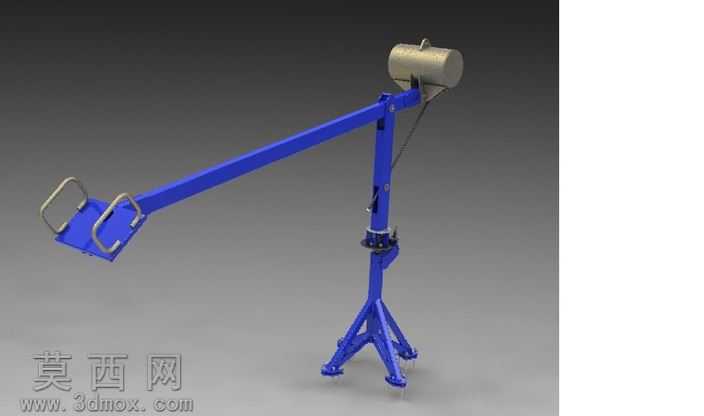

本作品为手动式焊接作业辅助悬臂支架三维模型，整体采用三维建模软件完成全参数化结构搭建，建模过程中严格遵循机械加工装配公差要求，对每一处连接节点、活动结构都做了可动性约束验证，确保模型可直接用于后续工程出图或3D打印验证。模型渲染阶段采用哑光金属材质模拟主体钢制构件的表面质感，蓝色漆面材质还原工业设备常用的涂装效果，顶部配重罐体做了磨砂金属做旧处理，整体光影采用工作室三点布光方案，清晰呈现支架的结构层次与部件细节，无过度曝光或结构遮挡问题。从结构设计来看，底部采用三脚支撑结构，每支支脚末端设置可调式脚杯，可适配不平整的作业地面，通过脚杯的螺纹调节能够快速将支架调整至水平状态，保障作业过程中的结构稳定性；中部立柱为升降调节主体，内置滑动导向结构搭配锁紧机构，可根据焊接作业的实际高度需求灵活调整悬臂的作业高度，调节到位后通过锁紧销即可完成位置固定，操作简便无需额外辅助工具；悬臂部分采用长直型钢构件设计，末端设置带双扶手的操作工位，可搭载焊枪、送丝管线等作业部件，悬臂与立柱的连接位置设置回转支撑结构，可实现水平方向一定角度的回转覆盖，拓展作业范围；顶部设置配重罐体，内部可填充混凝土等配重物料，平衡悬臂端的载荷，避免支架出现倾覆风险，同时预留了送丝装置、线缆走线的固定点位，可将焊接线缆、送丝软管沿悬臂规整排布，避免作业过程中线缆拖拽干扰操作。设计思路上围绕小型焊接作业的灵活辅助需求，摒弃了复杂的电动驱动结构，采用全手动调节方案降低设备制造成本与维护难度，整体结构拆解后便于转运，可快速在不同作业场地完成组装部署，适配车间零散焊接作业、户外临时焊接施工等多种场景，支架上还预留了制动器安装位，可根据使用需求加装制动部件，实现悬臂悬停位置的精准固定，避免悬臂受外力出现滑移，提升作业过程的安全性。
