立式点焊加工设备三维结构设计

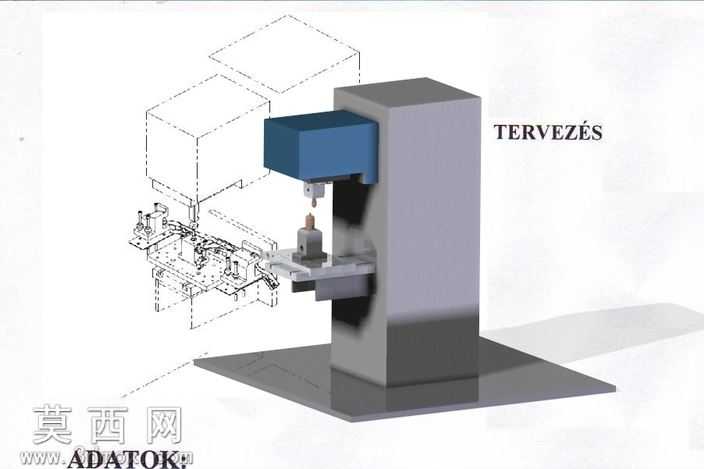

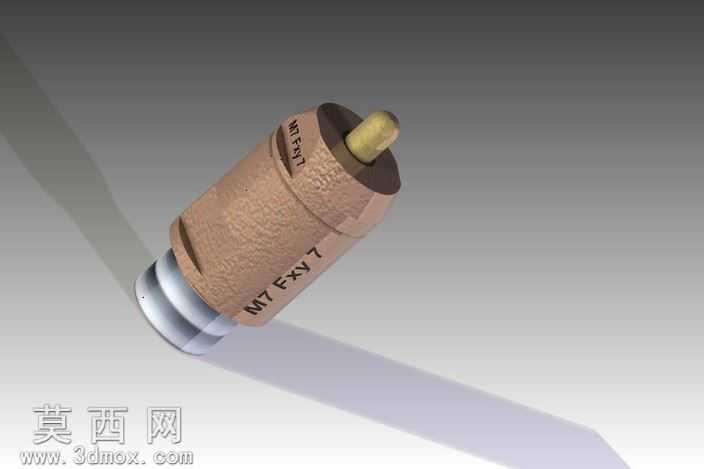

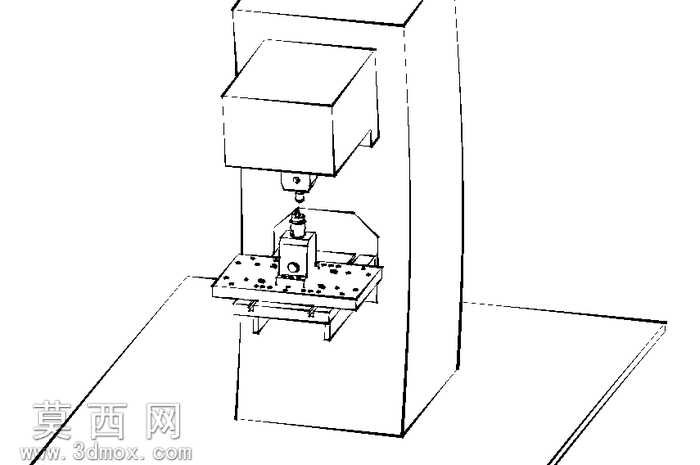

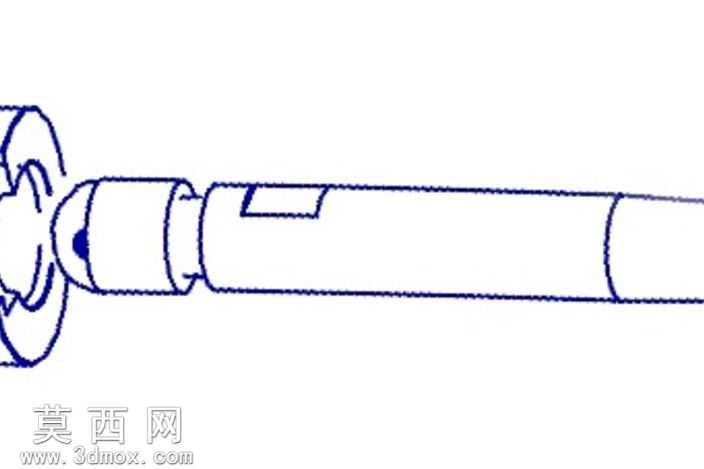

本作品为立式点焊加工设备的三维设计方案，建模阶段依托主流三维工程软件完成全参数化构建，首先从设备的整体布局逻辑出发，确定立式C型机架的核心承载结构，将底座、立柱、上压装执行端、下工件定位台四大核心模块进行独立草绘后逐步装配，确保各部件的装配公差符合机械设计的常规配合要求。建模过程中对焊接执行端的电极结构做了精细化还原，区分了上电极的压杆传动结构、电极头快装接口，以及下定位台的工件夹持工位，还原了点焊作业时工件放置、电极下压导通焊接的完整运动路径，所有结构件的壁厚、安装孔位、连接筋板都按照工业设备的实际设计规范设置参数，未出现结构失真或比例失调的问题。材质与渲染阶段，针对设备不同部件的实际材质做了区分设置：机架主体采用磨砂灰铸铁材质，调整金属粗糙度与漫反射参数还原铸造机身的哑光厚重质感；上执行端的电控箱体采用蓝色喷塑金属材质，添加细微的漆面颗粒质感提升真实度；电极部分采用紫铜材质，调整金属反射率与高光参数还原铜材的特殊金属光泽；工作台面采用不锈钢材质，添加轻微的使用划痕纹理增强场景真实感；底座部分做了哑光金属防滑处理，渲染时采用柔和的工业场景布光，通过主光源勾勒设备整体轮廓，辅助光源补全结构暗部细节，同时搭配线框爆炸视图同步展示设备的内部结构布局，让观看者可以同时看到设备的外观效果与内部装配逻辑。设计思路上，这款立式点焊设备主打小型五金工件的精密点焊作业，整体结构紧凑占地面积小，立式布局让电极的下压行程更短，焊接压力传导更直接，能够有效保障点焊的焊点一致性；下定位台预留了多组工装安装孔位，可以根据不同工件的焊接需求快速更换定位夹具，提升设备的适配性；机身立柱采用一体式箱型结构，相比拼接式机架拥有更好的结构刚性，能够减少焊接作业时的机身形变，提升焊接精度；设备的电控模块集成在上部箱体内部，走线布局隐藏在立柱内腔中，既可以保护线路不受焊接飞溅损伤，也让设备整体外观更整洁规整。建模过程中还对设备的运动干涉做了全面检查，模拟电极下压到最大行程、工件装夹拆卸的全流程动作，确认所有运动部件之间不存在结构干涉，各连接部位的紧固件位置都预留了足够的安装操作空间，完全符合实际加工生产的设备设计要求，能够为同类点焊设备的结构优化、工装设计提供可靠的三维参考依据。
