教学演示用四杆曲柄连杆传动机构

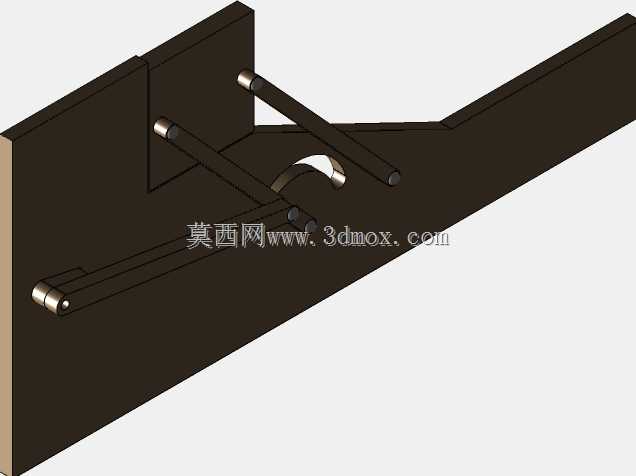

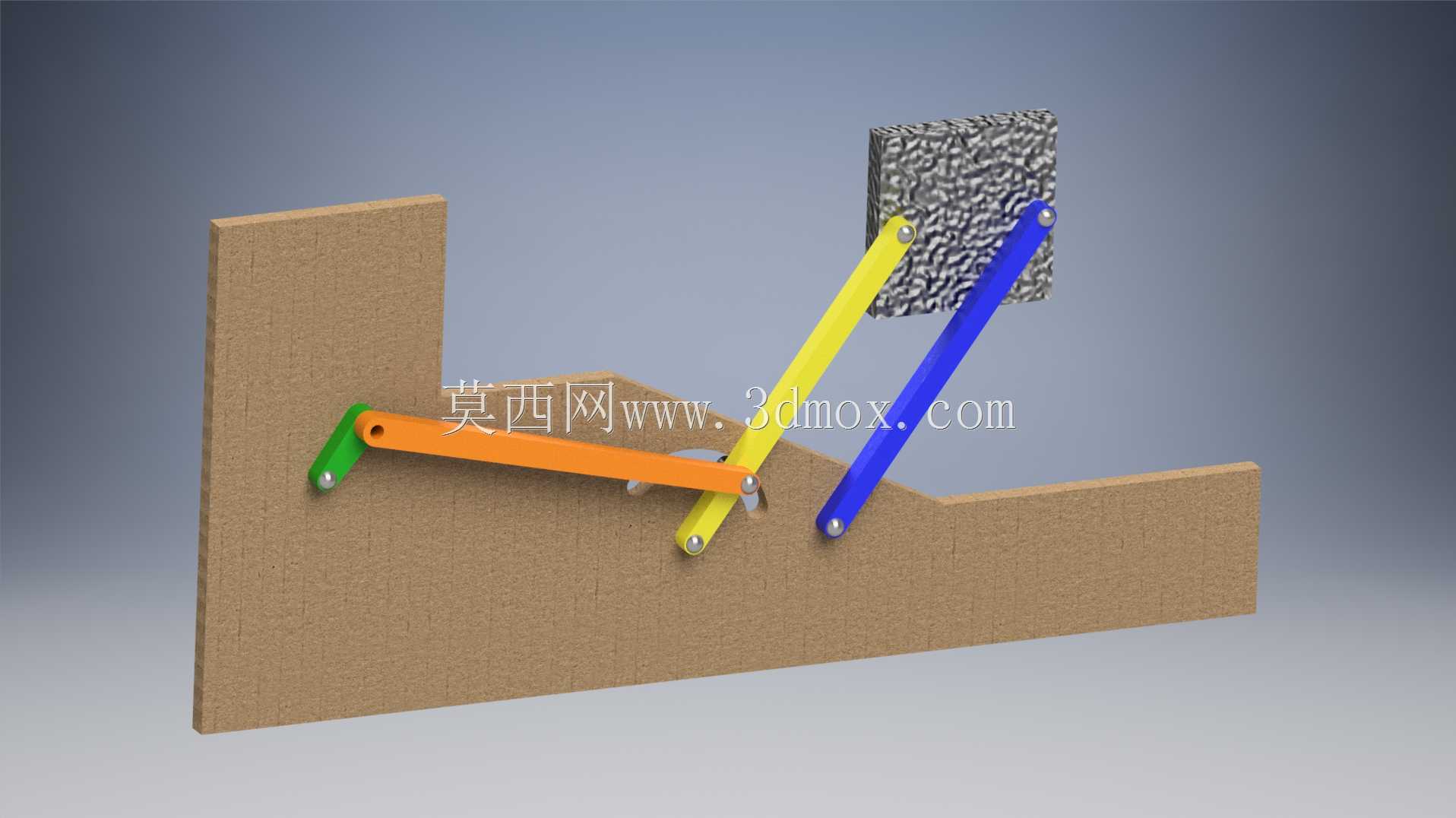

　　这套四杆曲柄连杆机构的设计初衷，是服务于机械原理教学场景下的运动规律演示，帮助学习者直观理解低副传动的运动转换逻辑，也可作为小型自动化设备中往复运动模块的原理验证载体。在实际工程应用中，这类四杆机构是曲柄滑块、曲柄摇杆等衍生传动结构的基础原型，广泛出现在冲压设备的进给单元、农业机械的往复切割模块、轻工设备的摆料机构中，核心作用是将曲柄的连续回转运动，转换为从动件的往复摆动或是直线往复动作，相比齿轮、凸轮传动，这类连杆机构的加工门槛更低，运动副承压面大，运行过程中耐冲击载荷的表现更优，适合中低速、载荷存在波动的传动场景。从结构设计逻辑来看，这套机构采用了固定机座作为安装基准，机座上预留了三个铰接安装位，分别对应曲柄回转支点、

　　摇杆摆动支点以及滑块的导向限位槽，所有铰接点均采用销轴连接，配合轴套降低转动过程中的摩擦损耗。设计过程中首先确定了曲柄的长度参数，作为机构中唯一做整周回转的构件，曲柄长度需要满足最短杆条件，确保机构不存在死点卡滞的问题，能够实现连续回转输入；其次是连杆的长度匹配，连杆作为连接曲柄与摇杆的中间传动件，其长度直接决定了摇杆的摆角范围，设计时通过运动轨迹反复校核，确保摇杆摆动过程中不存在运动干涉，同时让输出端的运动速度曲线尽可能平缓，减少刚性冲击。安装边界方面，固定机座采用L型折弯的板式结构，底部平面为安装基准面，可通过螺栓直接固定在实验台或是设备安装平台上，整体安装占用的平面空间紧凑，不需要额外的支撑结构。

　　机构的动力输入端为曲柄端部的铰接孔，可直接连接手轮或是小型减速电机的输出轴，手动演示时可直接转动曲柄观察整套机构的联动过程，电动驱动时只需匹配低转速的动力源，即可实现连续的运动演示。功能特性上，这套机构的所有运动副均为低副连接，构件之间为面接触，传动过程中单位面积承受的压强更小，长时间运行的磨损量更低，维护时只需定期在铰接销轴处加注润滑脂即可，不需要复杂的保养流程。机构的运动轨迹完全由各杆的长度比例决定，不需要额外的导轨或是凸轮轮廓加工，加工时只需保证各杆的孔位同轴度、销轴的尺寸公差，即可实现顺畅的运动传递，非常适合作为机械原理入门的教学实操载体，也可作为非标设备开发前期的原理验证模型，帮助设计人员快速验证传动方案的可行性，

　　提前排查运动干涉、死点位置等设计问题。在实际选型应用中，可根据输出端需要的摆角、行程参数，等比例调整各杆的长度尺寸，适配不同的传动需求，比如需要更大的摇杆摆角时，可适当缩短摇杆长度、调整连杆与曲柄的长度比，需要更小的运动冲击时，可优化杆长比例让从动件的运动加速度曲线更平滑，降低运行过程中的振动与噪音。这套机构的结构没有复杂的异形曲面，所有构件均可采用常规的板材切割、钻孔加工完成，制造成本低廉，传动可靠性高，是机械传动领域应用最为广泛的基础机构之一。
