连续式热风烘烤隧道炉工业设备结构

食品与轻工加工产线里，连续烘烤设备最容易被忽略的隐患是炉体段间温差带来的成品良率波动，传统拼装式炉腔常因型材焊接变形出现接缝漏风，靠近进出料口的位置温降可达15℃以上，直接导致物料表层烤焦、内部未熟透的残次问题。这套隧道炉的结构设计从加工适配角度出发，把炉腔主体拆分为五段独立控温的模块化单元，每段炉壁采用双层折弯钢板夹填硅酸铝保温棉的结构，折弯边预留3mm的止口搭接量，现场拼装时不需要额外修磨焊缝，只需要在止口处贴耐高温硅橡胶条就能实现密封，完全规避了现场焊接带来的热变形问题。

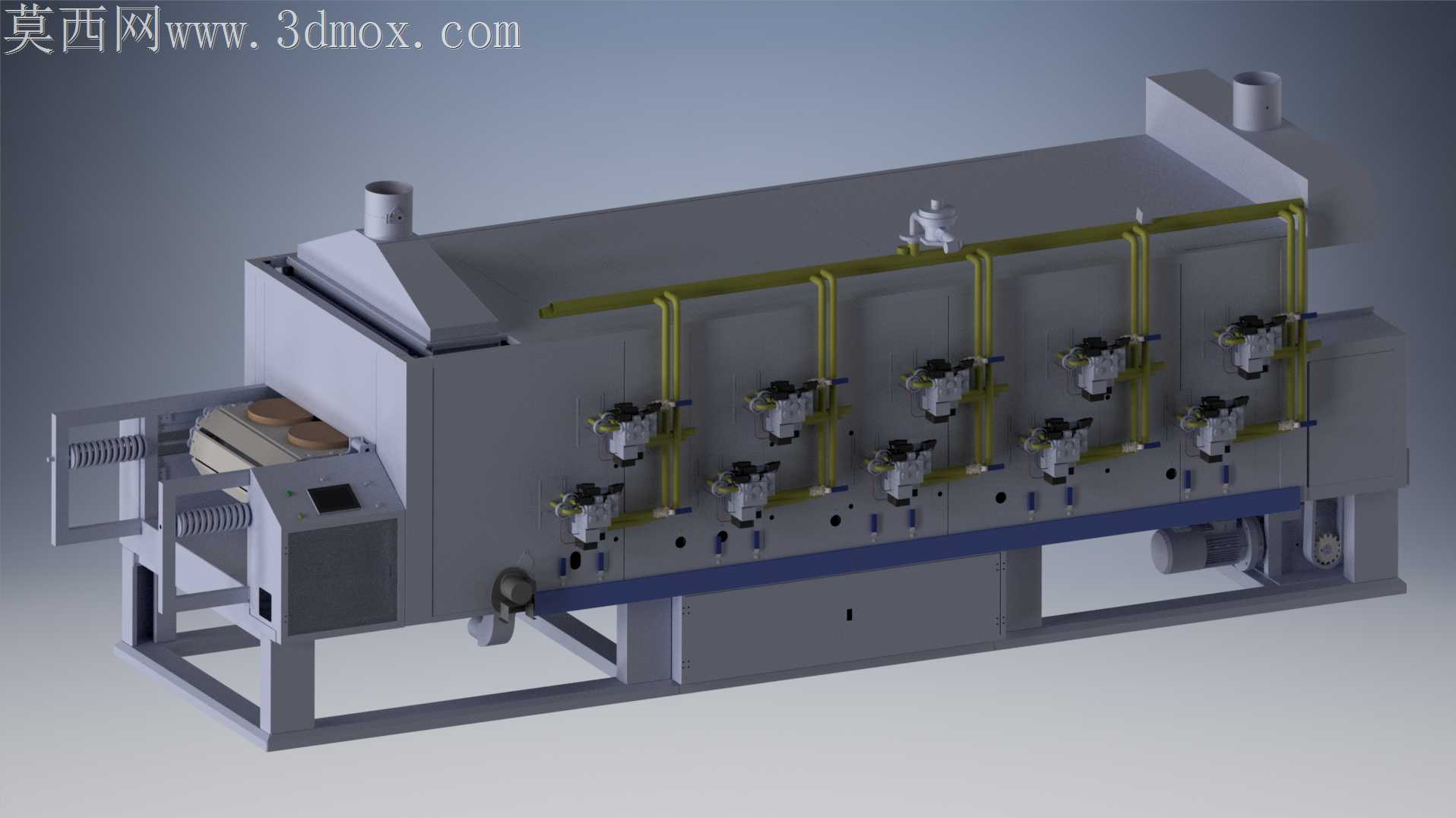

炉体侧面排布的十组燃气阀组采用竖向分层排布，每组阀组的安装座都在厂内完成预焊接与平面铣削加工，安装面平面度控制在0.1mm以内，现场装配时不需要额外配钻调整孔位，阀组与炉内喷管的对接采用快插式卡套接头，相比传统螺纹连接能减少40%的现场装配工时，也避免了螺纹密封不严带来的燃气泄漏风险。顶部的排烟管采用偏心变径结构，靠近进料段的管径更大，能快速排走物料刚进炉时蒸发出的大量水汽，避免水汽在炉顶凝结滴落到物料表面形成水痕残次。

输送网带的张紧机构采用两端对称的弹簧缓冲结构，不同于传统设备的单侧丝杆张紧，这种结构能自动补偿网带在高温下的热伸长量，不会出现网带跑偏、刮蹭炉壁的问题，张紧弹簧的预紧力经过反复校核，既能保证网带运行时的张紧度，又不会因为拉力过大导致网带在高温下加速蠕变断裂。出料端的传动电机安装在独立的减震支架上，支架与炉体主体之间垫有耐高温橡胶减震垫，电机运行时的振动不会传递到炉腔内部，避免了振动导致的物料移位、烘烤不均问题。

炉体下部的电气柜采用独立密封结构，柜体与炉体之间预留20mm的空气隔热层，柜门上加装耐高温密封条，能阻挡炉体的热量辐射到电气元件上，避免电气元件长期在高温环境下出现老化加速、触点接触不良的故障。侧面的触控操作屏采用倾斜15°的安装角度，操作人员站在出料端就能直接观察屏幕参数，不需要侧身弯腰调整参数，符合现场操作的人机工程要求。每段炉腔都预留了温度传感器的安装孔位，孔位采用台阶式结构，传感器插入后能通过台阶面定位，保证测温探头处于炉腔内部热风循环的主流道位置，测温误差能控制在±2℃以内，给精准控温提供可靠的硬件基础。
