带障碍物的90度转弯塑料模块输送装置

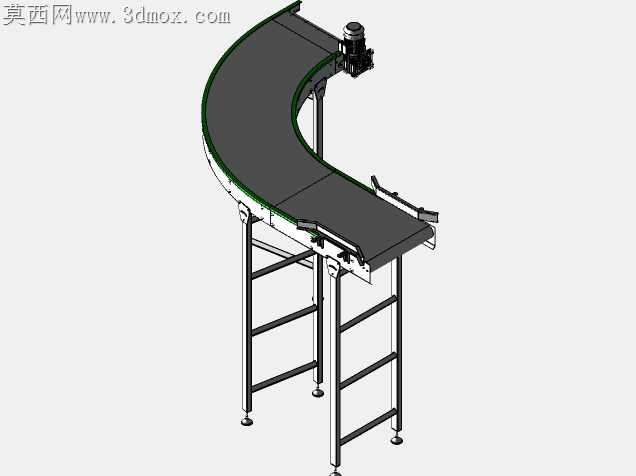

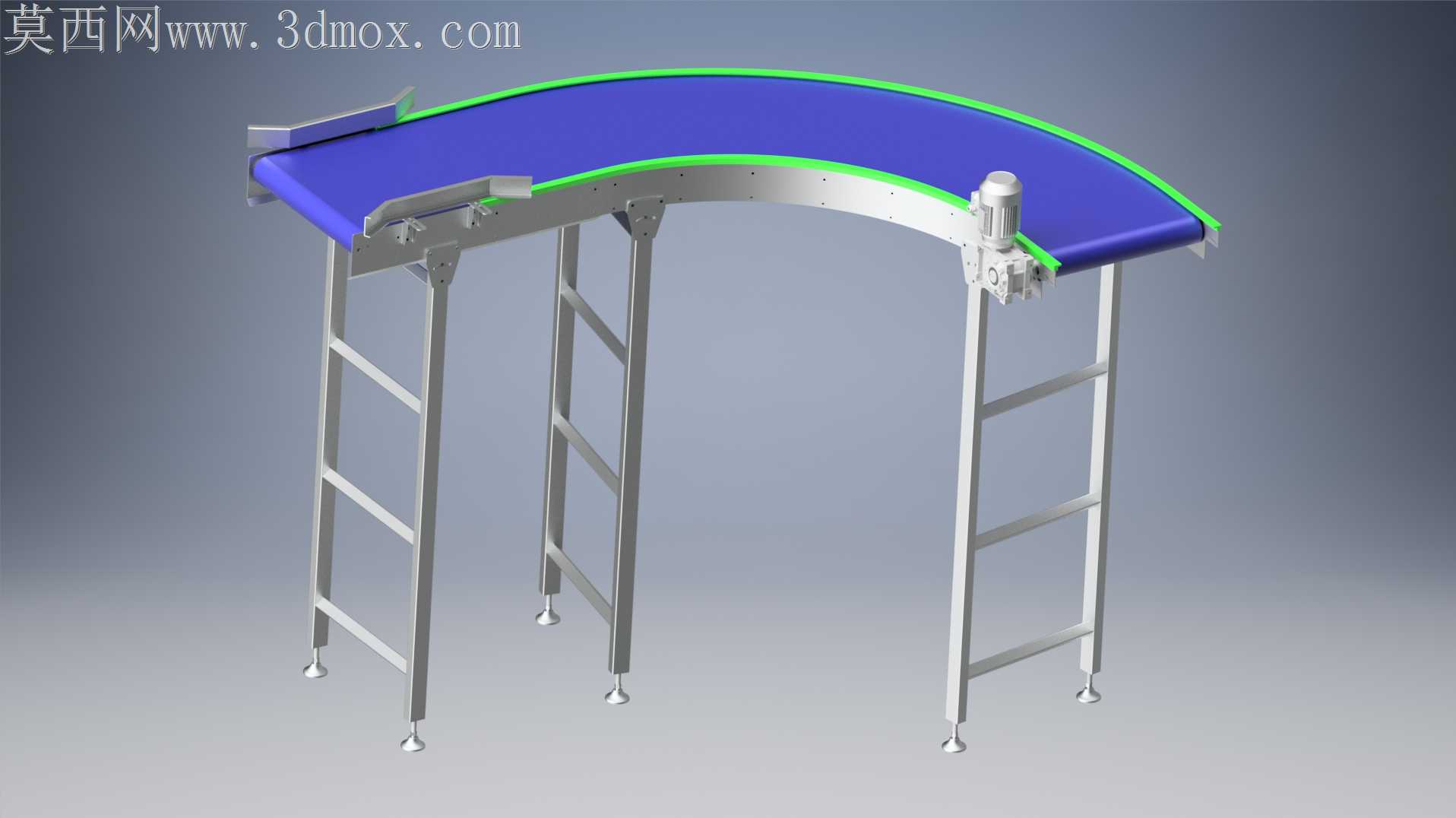

车间转弯段输送线最容易出现的卡料、跑偏问题，大多源于转弯段模块带的弧度公差与侧边挡护的间隙匹配失误，这款90度圆形塑料模块带在结构优化阶段就瞄准了这类现场痛点做调整。支腿采用梯式框架结构，没有用常见的方通直腿，每根支腿底部配置可调脚杯，安装时能根据地面平整度单独调整高度，抵消地坪误差带来的带面倾斜，避免物料在转弯离心力作用下往外侧滑移。带面边缘的绿色导向条没有做整段粘接，而是采用分段嵌装的方式嵌入模块带的侧边卡槽，磨损后可以单独更换单段导向条，不用整条拆解模块带，大幅降低后期维护的停机时间。转弯段内侧的障碍物挡件没有直接焊接在机架上，而是通过快拆锁扣固定在带面上方的安装位，遇到不同尺寸的物料过弯时，可以快速调整挡件的伸出长度，避免小尺寸物料卡在内侧转角缝隙，也能防止大尺寸物料被挡件刮伤表面。驱动端的电机安装座做了腰型孔设计，张紧同步带时不用完全拆卸电机，只需要松开固定螺栓沿腰型孔调整位置就能完成张紧，装配时能省掉反复对位的麻烦，也能避免张紧力过大导致的轴承过早磨损。模块带的拼接缝隙控制在0.2mm以内，既保证转弯时模块之间能灵活转动不卡滞，又不会让细小的塑料碎屑、包装边角卡进缝隙里，日常清理时只需要用压缩空气从带面下方往上吹扫就能带出积料，不用逐段拆解模块带清理。机架的弧形横梁采用一体折弯成型，没有做拼接焊接，避免焊接变形导致带面运行时出现跳动，表面做喷塑处理，耐车间日常的油污、清洁剂腐蚀，长期使用也不会出现锈迹脱落污染物料的情况。侧边的护栏高度做了三档可调的预留孔位，输送不同高度的物料时只需要调整护栏的安装高度就能适配，不用重新钻孔加工，适配包装、电子配件、小型注塑件等多种物料的转弯输送需求，哪怕是现场临时调整产线布局，也能快速完成参数调整投入使用。
