国产跳汰机木质工作台三维设计

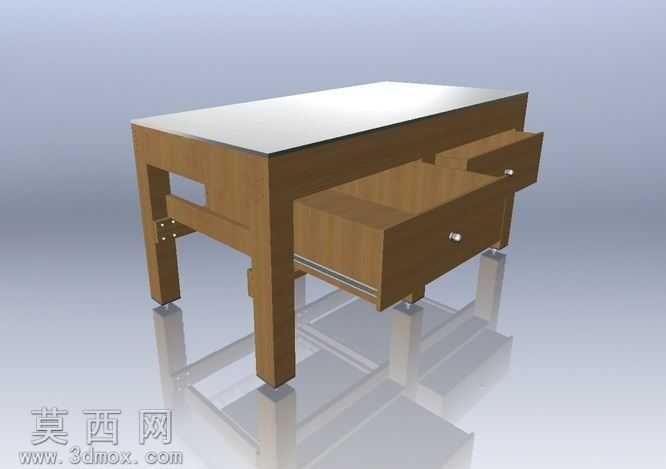

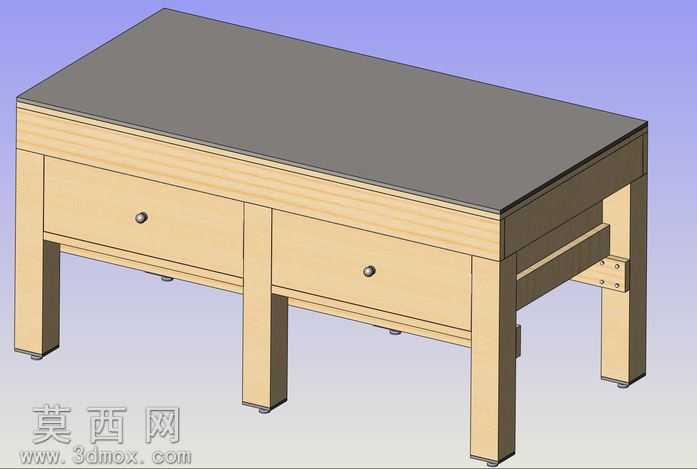

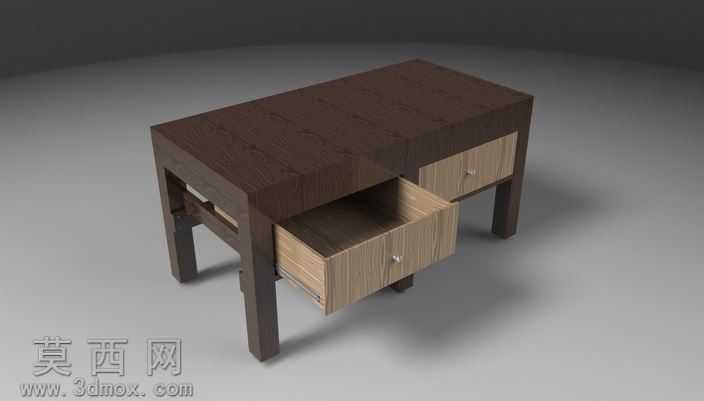

本模型为跳汰机配套操作工作台的三维设计成果，采用SolidWorks完成全参数化建模，整体结构围绕选矿作业场景的实用需求搭建。建模过程中首先完成整体框架的基准定位，以长方体基准面确定工作台的长宽高比例，台面采用平整的实体结构建模，赋予哑光深灰色硬质耐磨材质，模拟实际生产中使用的耐磨防护台面，能够承受选矿作业过程中的工具放置、样品摆放等常规荷载。柜体部分采用实木纹理材质渲染，还原木质框架的质感，建模时对框架的榫接衔接位置做了细节处理，四根支撑腿做了底端防滑脚垫的结构设计，脚垫采用硬质橡胶材质，既能够调整工作台的水平度，也可以避免木质腿直接接触地面出现受潮磨损的问题。柜体设置两个横向抽拉抽屉，抽屉采用内嵌式安装结构，搭配圆形金属拉手，建模时还原了抽屉的滑轨配合间隙，确保抽拉动作的结构逻辑合理，抽屉内部预留充足储物空间，可用于放置跳汰机操作过程中用到的小型检修工具、记录台账、检测小样等物品。在柜体右侧额外设置了可抽拉的延伸托板结构，托板通过金属连接件与柜体框架固定，可根据使用需求拉出拓展操作面积，不用时推回柜体下方节省空间。建模过程中对非必要的细节孔位做了简化处理，避免冗余特征占用过多模型内存，提升模型的打开与编辑流畅度，框架结构的杆件尺寸均参考实际木质工装的用料规格设定，整体结构稳定，符合低成本实用型工装夹具的设计思路，既能够满足跳汰机旁的操作辅助需求，也可作为通用车间木质工作台的设计参考，材质搭配兼顾了实用性与视觉真实感，渲染时采用柔和的均匀光照，清晰展现各部分的结构衔接与材质质感，整体模型无结构干涉问题，各部件的装配逻辑符合实际生产加工的工艺要求。
