UNQ315球磨机分级机成套设备结构设计

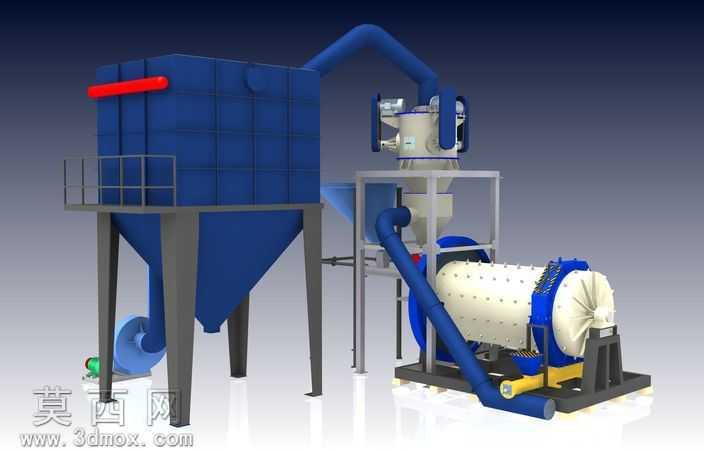

本套三维模型采用参数化建模思路完成整体装配设计，完整还原UNQ315球磨机与分级机联动的成套粉体加工生产线结构。建模过程中先完成核心部件的单体建模：球磨机筒体部分按照真实设备比例，构建了带螺栓固定孔的衬板结构、进出料端盖、传动大齿圈与支撑轴座，筒体表面的紧固螺栓采用阵列特征批量生成，保证排布均匀符合实际装配逻辑；分级机部分搭建了多层框架式支撑结构，内置分级叶轮、进料溜槽、旋风分离腔体，各部件间的连接法兰、密封结构均做了细节还原，配套的蓝色输送管道采用扫掠特征生成，精准还原管道的弯折走向与对接位置，左侧配套的袋式除尘箱体采用模块化建模，划分出顶部检修平台、护栏、下部灰斗、支腿结构，除尘箱体表面的加强筋、侧面的检修手柄都做了精细化建模，配套的离心风机、底部卸料阀也完整呈现。材质渲染阶段针对不同部件匹配对应材质属性：球磨机筒体白色段赋予哑光耐磨陶瓷质感，蓝色端盖与管道赋予工业烤漆金属质感，框架支腿赋予哑光灰铸铁质感，除尘箱体蓝色部分赋予磨砂工业涂层质感，金属护栏赋予镀锌亮面金属质感，地面添加浅灰色哑光地面材质，背景采用渐变深蓝背景突出设备主体，渲染时开启环境光遮蔽效果，强化各部件衔接处的阴影层次，让整体装配结构的空间关系更清晰。设计思路上遵循粉磨分级生产线的实际工艺流程，还原了球磨机粉磨后物料经管道输送至分级机分选、粗料返回球磨机再磨、细料经收集后进入除尘系统的完整管路走向，各设备的安装位置、支撑高度都符合实际生产的布局要求，所有部件间不存在干涉问题，可直接用于设备结构展示、工艺原理讲解、方案汇报演示使用，模型装配层级清晰，各单体部件可单独拆分编辑，方便后续根据需求调整参数或做局部结构优化。
