人体工学验证用标准人体假人三维结构

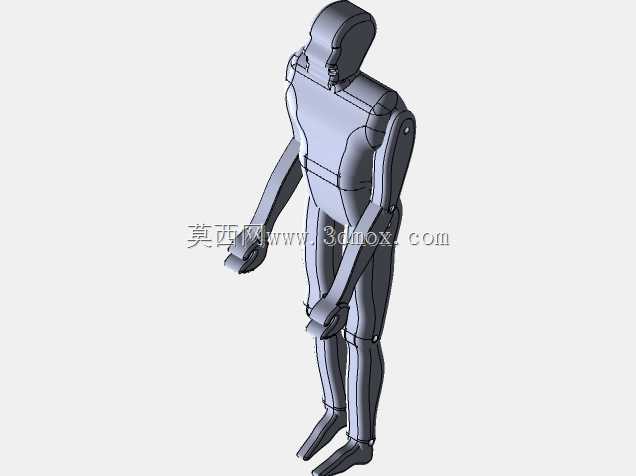

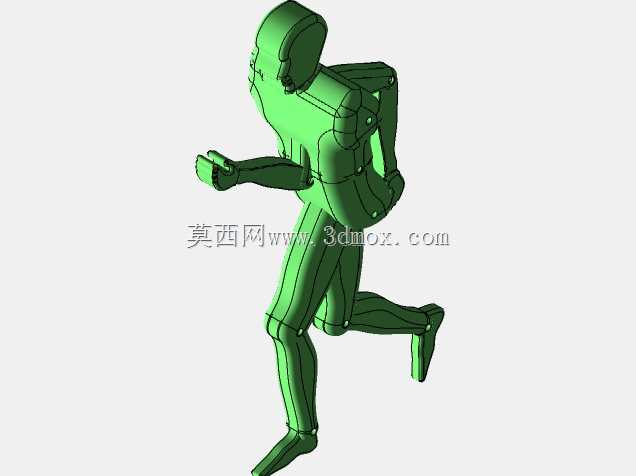

在各类工业设计、工位布局、设备操作空间校核的场景里，这类标准人体结构模型是人机工程验证环节绕不开的基础参考载体，不同于展示用的艺术化人体建模，这套结构完全按照成年男性标准人体百分位数据搭建，所有关节的活动范围都贴合真实人体的生理活动极限，能直接导入装配环境完成不同作业姿态下的空间干涉检查。做设备操作面板布局的时候，把模型调整到立姿操作状态，就能直观核对按键、操纵杆的布置高度是否在人体上肢舒适可达范围内，避免出现操作人员需要过度俯身或者抬臂才能触发控件的问题，之前做流水线工位设计时，就靠这类模型提前排查出了工位物料架高度过高的问题，调整后操作人员取件的上臂抬升角度平均降低了22度，长时间作业的疲劳度明显下降。模型的躯干、四肢分段完全参照人体骨骼关节的转动逻辑搭建，肩、肘、腕、髋、膝、踝这些主要活动关节都保留了独立的转动自由度，不需要额外拆解结构就能调整出行走、坐姿、蹲姿、抬臂操作等多种常用作业姿态，做车辆驾驶室布局验证时，可以将模型调整到驾驶坐姿，核对方向盘、踏板、换挡机构的位置与人体肢体的匹配度，同时校核头部空间、腿部活动余量是否符合安全设计规范，不用再反复搭建不同姿态的参考模型。外形尺寸上严格遵循GB/T 10000的中国成年人人体尺寸基础数据，整体立姿高度对应常用的第50百分位成年男性尺寸，各肢体段的长度、围度比例都和真实人体一致，不会出现比例失真导致的校核误差，导入装配环境时不需要额外缩放比例，直接就能和现有设备模型完成空间匹配，安装边界上因为是参考类模型，不需要和其他结构做刚性连接，只需要根据验证场景调整姿态后放置在对应作业位置即可，不会和设备结构产生装配约束冲突。做狭小作业空间的安全疏散验证时，还能通过调整模型的侧身、弯腰姿态，核对通道宽度、检修口尺寸是否能满足人员通行、检修作业的空间需求，之前做设备内部检修口设计时，就是用这类模型模拟人员探身检修的姿态，提前把检修口的尺寸从原来的380mm加宽到450mm，避免了后期试制时发现人员手臂无法伸入操作的问题。模型的外轮廓做了简化处理，没有冗余的曲面细节，在大装配环境里调用时不会占用过多的系统资源，转动、缩放视图时不会出现卡顿，同时关键的人体轮廓特征都完整保留，不会因为简化导致空间校核出现偏差，不管是做整机布局的初期方案评审，还是后期细节的人机交互优化，都能提供准确的空间参考。
