齿轮减速一体驱动马达结构设计

项目分类:3D模型 发布时间:2021-10-16 ID:322673
  • 齿轮减速一体驱动马达结构设计

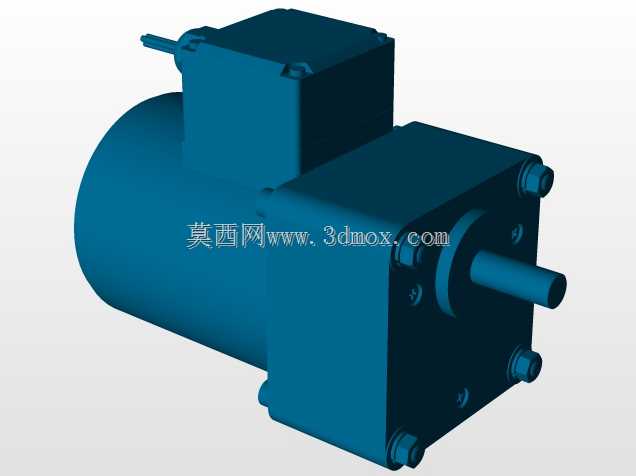

这类集成齿轮减速结构的驱动马达,在轻工输送、小型自动化生产线、包装设备进给机构、食品机械传动单元里应用极广,很多做小型专机的结构工程师选型时,都会优先考虑这类一体化结构,不用自己单独匹配电机和减速箱的连接法兰、同轴度,能省掉不少安装调试的工作量。从结构上看,这个马达把异步驱动电机段和齿轮减速箱段做了一体式铸铝壳体封装,电机段的圆柱形壳体内部容纳定子、转子绕组,尾部预留的接线盒结构,方便现场布线时直接接入动力线缆,不用额外做走线防护。减速箱段采用方形安装面设计,四个角预留的螺栓安装孔,能直接贴合设备的安装立板固定,输出轴从减速箱端面中心伸出,采用单键连接结构,和负载端的联轴器、链轮或者同步带轮配合时,能保证扭矩传递的可靠性,不会出现长时间运转打滑的问题。做这个三维结构设计的时候,首先要考虑的是动力段和减速段的同轴度公差,电机转子的输出轴和减速箱的输入齿轮轴必须保证足够的同轴精度,不然运转时会出现齿轮偏磨、噪音过大、轴承温升超标的问题,所以在壳体合箱的定位止口设计上,要留够H7级的配合公差,保证装配时两段壳体能精准对位。安装边界方面,电机段的圆柱外径要考虑设备安装位的避让空间,尤其是接线盒突出壳体的部分,要预留足够的接线操作空间,不能让线缆弯折半径过小导致绝缘层破损;减速箱的方形安装面的孔位间距,要匹配常用的行业安装尺寸标准,方便用户不用额外做转接板就能直接替换同功率段的同类产品。输出轴的轴伸长度要控制在合理范围,既要保证和负载连接件的配合长度足够,又不能因为轴伸过长导致悬臂负载过大,加剧输出端轴承的磨损。实际使用场景里,这类马达通常用在对输出转速要求不高、但需要一定输出扭矩的场合,比如皮带线的主动辊驱动、小型工位转盘的回转驱动、自动上料机构的推料动作驱动,相比单独搭配电机和减速器的分体结构,一体化的设计整体长度更短,能节省设备内部的安装空间,而且出厂时已经做好了齿轮润滑和密封,用户拿到手不用额外加注润滑脂,直接安装接线就能投入使用。设计过程中还要考虑散热结构,电机段的圆柱壳体表面虽然没有做额外的散热筋,但因为集成了减速箱,整体的热容量更大,在额定功率下连续运转时,壳体表面的温度能控制在绝缘等级允许的范围内,不会出现过热烧绕组的问题。密封结构上,输出轴位置采用骨架油封做动密封,能防止减速箱内部的润滑脂渗漏,同时阻挡外部的粉尘、水汽进入箱体内部,适配多粉尘的车间生产环境。接线盒的盖板位置加了密封胶条,能满足常规车间的防护要求,不用额外做防雨防尘罩就能在普通工业环境下长期使用。从建模的细节来看,所有的安装孔位都做了倒角处理,输出轴的键槽尺寸符合通用传动件的标准,螺栓连接的位置都预留了足够的扳手操作空间,装配时不用特制工具就能完成所有紧固件的锁紧,不管是做新设备的结构设计参考,还是做现有设备的备件替换测绘,这个模型都能提供足够的结构细节参考,能帮结构工程师快速完成安装位的匹配校核,减少反复测绘实物的工作量。
