直列四缸内燃机爆炸结构展示

项目分类:3D模型 发布时间:2021-10-16 ID:322848
  • 直列四缸内燃机爆炸结构展示
  • 直列四缸内燃机爆炸结构展示
  • 直列四缸内燃机爆炸结构展示
  • 直列四缸内燃机爆炸结构展示
  • 直列四缸内燃机爆炸结构展示
  • 直列四缸内燃机爆炸结构展示
  • 直列四缸内燃机爆炸结构展示
  • 直列四缸内燃机爆炸结构展示
  • 直列四缸内燃机爆炸结构展示
  • 直列四缸内燃机爆炸结构展示
  • 直列四缸内燃机爆炸结构展示
  • 直列四缸内燃机爆炸结构展示
  • 直列四缸内燃机爆炸结构展示
  • 直列四缸内燃机爆炸结构展示
  • 直列四缸内燃机爆炸结构展示
  • 直列四缸内燃机爆炸结构展示
  • 直列四缸内燃机爆炸结构展示
  • 直列四缸内燃机爆炸结构展示
  • 直列四缸内燃机爆炸结构展示
  • 直列四缸内燃机爆炸结构展示
  • 直列四缸内燃机爆炸结构展示

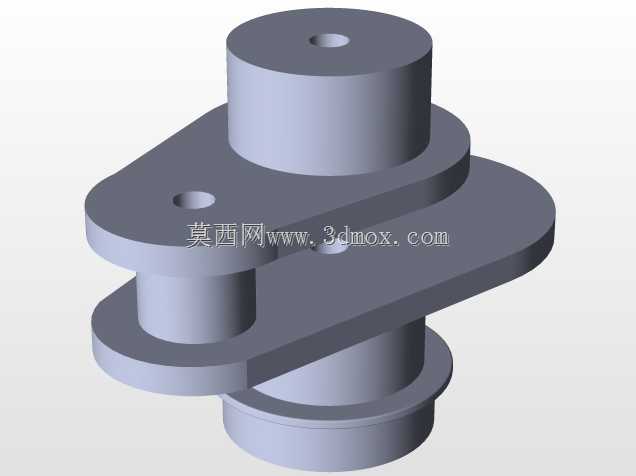

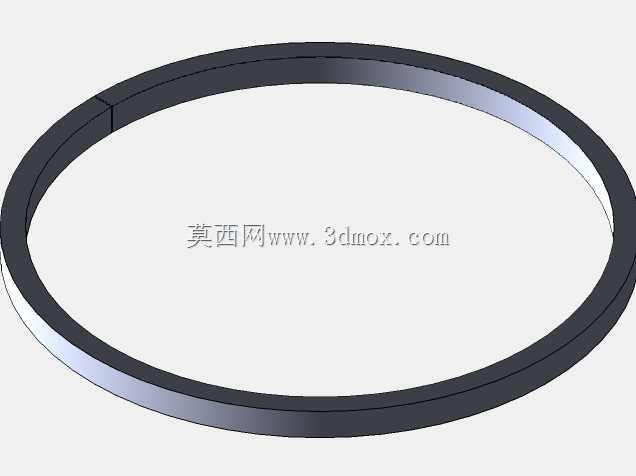

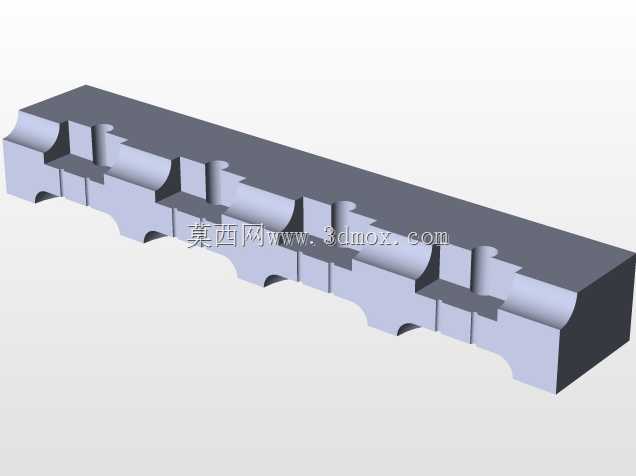

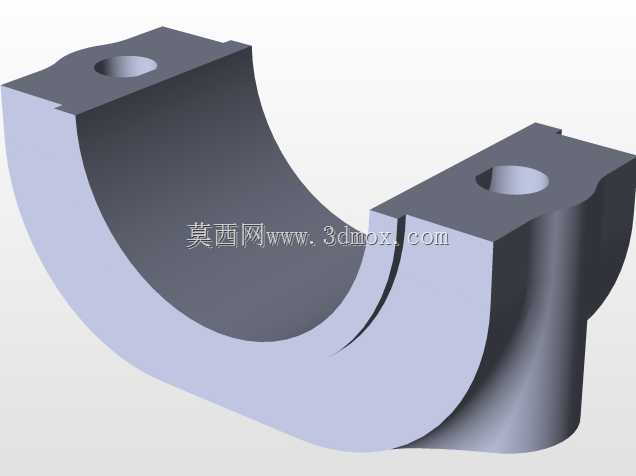

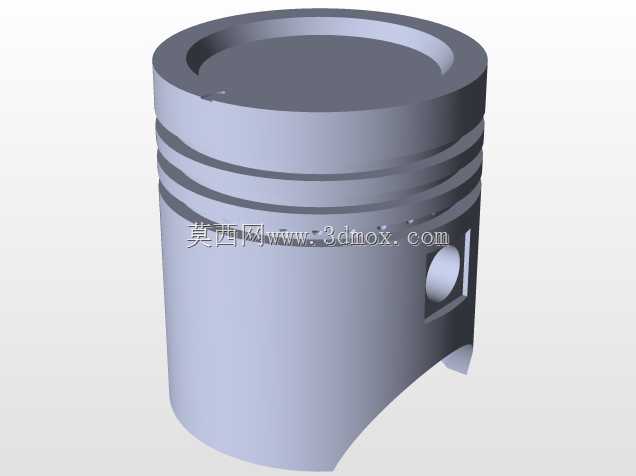

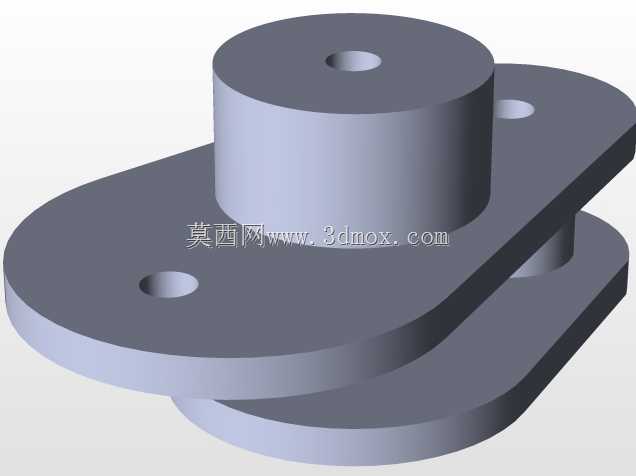

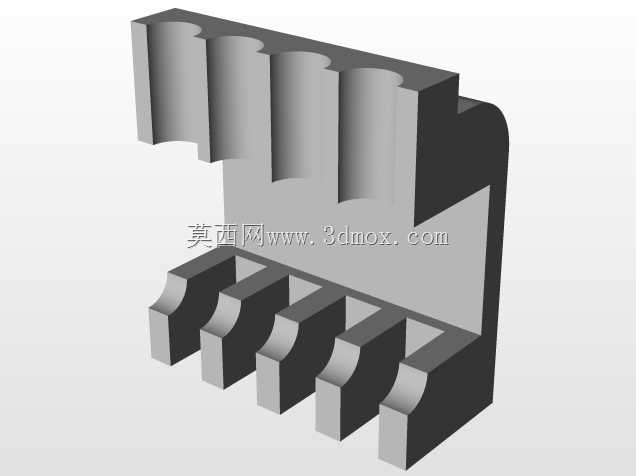

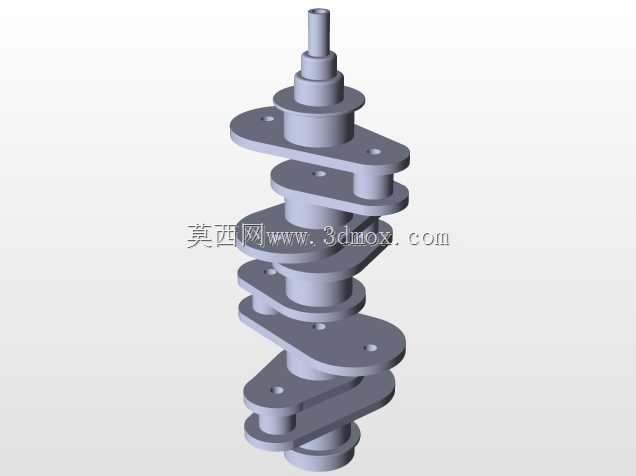

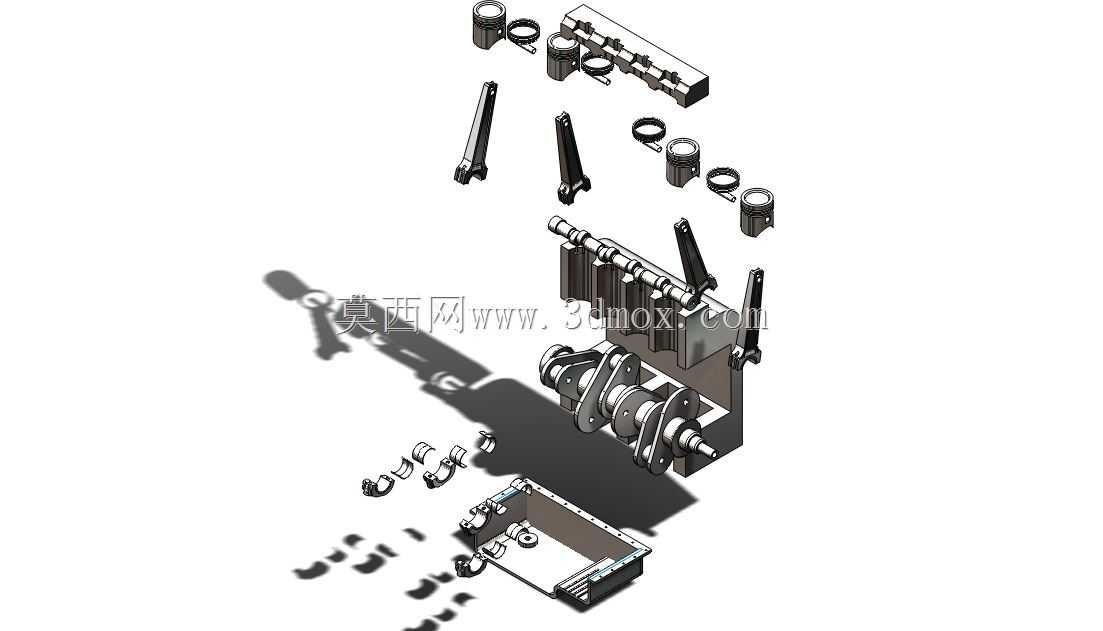

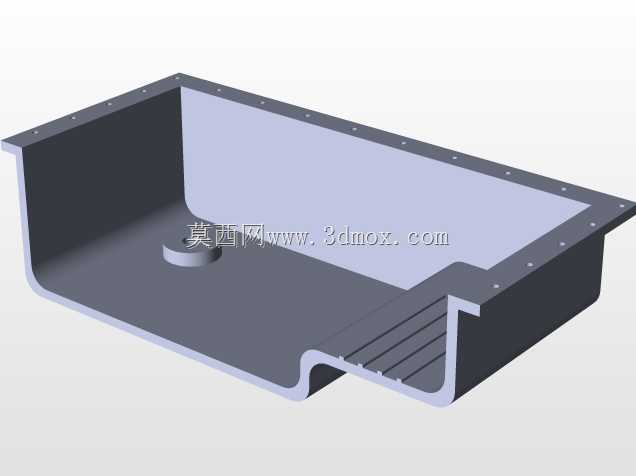

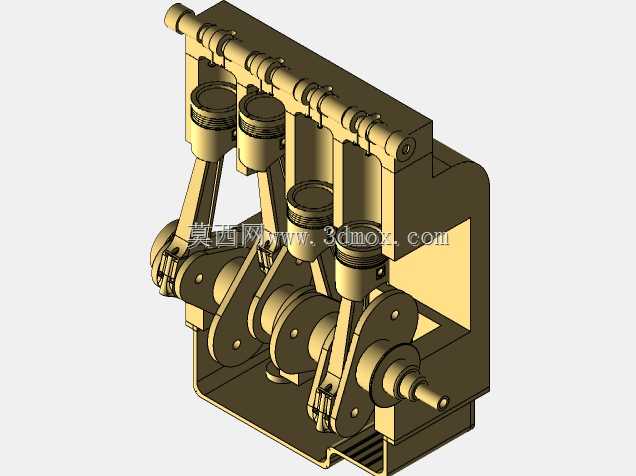

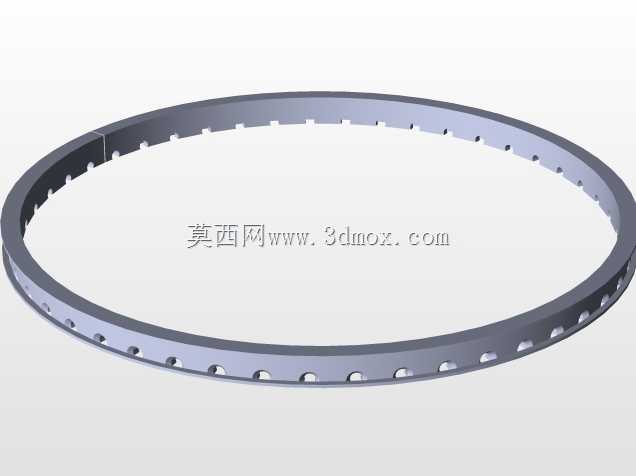

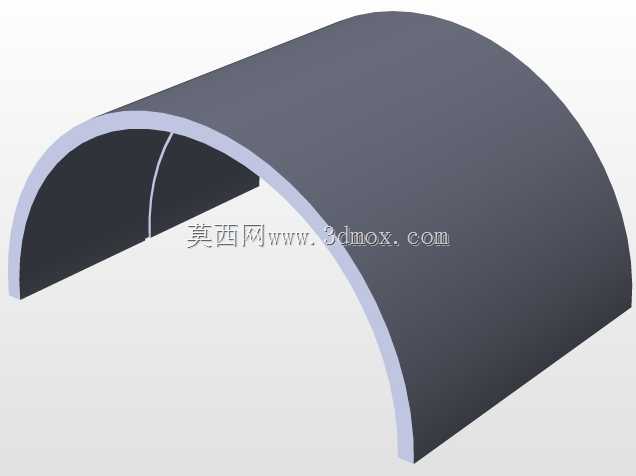

这套拆解呈现的直列四缸内燃动力结构,覆盖了从缸盖总成到油底壳的全部核心运动与固定构件,日常在乘用车、小型工程机械、农用动力机组上都能见到同结构产品的身影,核心作用是通过燃油在缸内的燃烧做功,把化学能转化为曲轴旋转的机械能,为配套设备提供持续稳定的动力输出。从拆解排布能看出设计时的层级逻辑,最上方的缸盖总成集成了进排气道与气门安装位,对应配气机构的安装基准,每一组活塞都配套活塞环、活塞销与连杆构件,活塞环的气环、油环分槽设计,既保证燃烧室的密封性能,又能刮除缸壁多余润滑油,避免机油窜入燃烧室造成异常消耗。连杆采用小头穿活塞销、大头配对轴瓦的结构,连接活塞与下方的曲轴组件,把活塞的往复直线运动转化为曲轴的旋转运动,曲轴的平衡块布局对应四缸机的做功间隔角设计,能抵消大部分一阶二阶往复惯性力,降低整机运行时的振动水平。下方的油底壳作为整机润滑油的存储容器,冲压成型的壳体带有挡油板结构,避免设备倾斜运行时机油泵吸空,同时壳体边缘的密封面设计配合密封垫,能防止润滑油渗漏,也阻挡外部杂质进入润滑回路。实际做结构匹配时,首先要确认缸体的缸心距尺寸,这决定了整机的横向安装宽度,四缸直列布局的缸心距通常在80-100mm区间,对应不同排量的缸径设计,曲轴的主轴颈直径与连杆轴颈直径要和缸体主轴承盖、连杆大头的安装孔位匹配,轴瓦的过盈量、间隙值都要在设计公差范围内,才能保证高速运转时的润滑与承载性能。安装边界上,整机的前端轮系位置要预留皮带轮、张紧轮的安装空间,后端飞轮壳的连接尺寸要和配套的变速器、离合器输入轴匹配,缸盖上方的气门室罩盖要预留足够的高度空间,避免和机舱内的覆盖件、管线产生干涉,油底壳的最低位置要满足配套设备的离地间隙要求,防止颠簸路面磕碰造成油底壳破损漏油。从功能特性上看,这套结构的每一个部件都有明确的功能分工,活塞组件承受燃烧爆发的高温高压冲击,因此活塞材质通常选用高硅铝合金,兼顾轻量化与高温强度,曲轴则采用锻钢材质,经过调质处理提升疲劳强度,承受连杆传递的交变冲击载荷。设计过程中需要反复校核运动件的运动间隙,比如活塞在上止点时和气门的最小间隙,避免气门开启时和活塞顶碰撞造成机件损坏,连杆的运动轨迹要和缸体内部的避让空间匹配,防止连杆摆动时和缸壁、曲轴平衡块产生刮蹭。润滑系统的油路设计从缸体主油道分流,分别通向曲轴主轴颈、连杆轴颈、凸轮轴轴颈、活塞冷却喷嘴位置,保证每一个运动摩擦副都能得到充足的润滑油供给,冷却水道则在缸体、缸盖内部形成连通的回路,带走燃烧产生的多余热量,让整机维持在合适的工作温度区间。做这类动力结构的三维建模时,要优先保证各配合面的尺寸精度,比如缸体和缸盖的结合面平面度要求、曲轴各轴颈的同轴度要求,这些形位公差直接影响后续装配的密封性与运转平顺性,拆解视图的排布也遵循了实际装配的逆顺序,从外到内、从上到下依次排布构件,能清晰看到每一个零件的装配位置与连接关系,方便结构设计人员做装配工艺梳理,也能为后续的维修拆解作业提供直观的参考。在配套选型时,还要根据设备的动力需求匹配对应的排量与功率输出曲线,比如小型乘用车配套的1.5L-2.0L排量四缸机,最高转速通常在6000rpm左右,工程机械配套的同结构机型则会调低转速、提升扭矩输出,适配重载作业的需求,对应的曲轴、连杆、活塞的强度设计也会做针对性调整,比如加大轴颈直径、提升连杆杆身的截面强度,来承受更大的爆发压力。
