工业控制用单通道PID调节控制器结构设计

在工业过程控制现场，单通道PID控制器是闭环调节回路里的核心执行前端，不管是小型恒温实验装置、单回路流体压力调控工位，还是小型加热炉的温度闭环、输送管线的流量稳控场景，这类单回路控制器都承担着采集现场传感信号、对比设定目标值、输出调节指令的核心作用，相比多回路集成控制器，单通道型号的回路独立性更强，不会因为其他通道的故障波及当前控制回路，非常适合单点独立调控的工位使用，在小型配套设备、实验室专用装置、老旧设备改造升级项目里的应用占比极高。

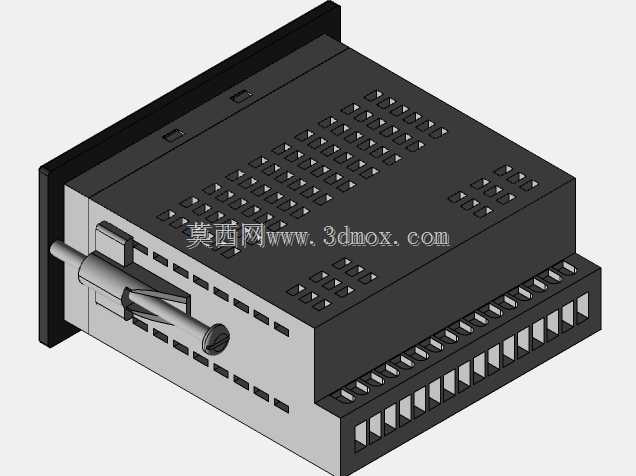

从结构设计逻辑来看，这款控制器采用标准面板嵌入式安装的结构思路，前端面板区域预留了操作与显示的安装位，后端主体为容纳电路板、接线端子的腔体结构，侧面与顶面设计的阵列式散热通槽，是针对控制器长时间通电运行时功率元件发热的散热考量，这些通槽的排布避开了内部电路板的元件安装位，既保证空气对流带走热量，又能避免大尺寸异物从通槽落入腔体内部造成电路短路。前端伸出的接线锁紧结构，是针对现场传感器输入、控制信号输出的接线端做的结构强化，相比普通直插式接线，带锁紧的结构能抵御工业现场的振动拉扯，避免接线松脱导致的控制回路失效。后端排布的多组接线引脚位，按照信号类型做了分区排布的结构预留，强电供电、弱电传感输入、信号输出的引脚区域之间设计了隔离筋位，从结构上减少不同信号之间的电磁干扰，提升控制信号的稳定性。

安装边界方面，这款控制器遵循工业仪表常用的面板嵌装尺寸规范，前端面板的尺寸大于后端腔体的截面尺寸，安装时只需在设备控制柜面板开出对应尺寸的嵌装孔，将控制器腔体从面板前方推入嵌装孔，通过侧边的固定卡扣即可完成锁紧固定，不需要额外的螺栓固定件，单人即可完成安装操作，后期维护拆卸也十分便捷。控制器的腔体深度做了紧凑化设计，能适配厚度较薄的小型控制柜安装需求，不会因为腔体过长和柜内其他布线、元件产生干涉。前端面板和柜体安装面之间预留了密封胶条的安装槽位，安装时配套密封胶条可以达到常规工业现场的防尘防泼溅要求，适配车间多粉尘、偶尔有液体飞溅的使用场景。

功能结构上，这款控制器的内部腔体预留了主控电路板、信号采集模块、输出驱动模块的分层安装位，分层排布的结构可以缩短信号走线长度，减少信号衰减，同时不同功能模块之间的间隔也能避免功率元件的热量传递到高精度信号采集元件上，减少温漂带来的控制误差。外壳采用阻燃工程塑料材质，满足工业电气设备的阻燃等级要求，即使内部元件出现异常发热，外壳也不会出现明火蔓延的情况，符合工业现场的安全规范。外壳的边角位置都做了圆角过渡处理，避免安装维护时尖锐边角划伤操作人员，同时也能减少安装过程中边角磕碰导致的外壳碎裂问题。

在实际选型适配时，这类单通道PID控制器的结构通用性极强，不管是替换老旧设备上的同尺寸损坏控制器，还是给新做的小型专用设备配套控制单元，都不需要对控制柜面板做额外的改孔加工，能大幅缩短现场安装调试的周期。其结构设计上充分考虑了工业现场的各类实际工况，从散热、接线可靠性、安装便捷性、抗干扰、安全防护多个维度做了对应的结构优化，没有冗余的结构设计，每一处结构特征都对应实际使用中的具体需求，完全贴合工业现场单回路控制的使用要求。
