工业设备用旋转复位式急停操作按钮

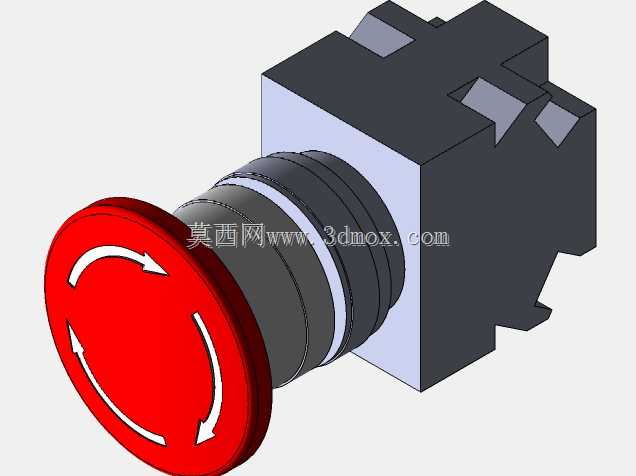

在各类工业生产设备、自动化输送线、机床操控面板、起重设备操作站的安全设计环节，急停操作部件是强制要求配置的安全控件，这套旋转复位式急停按钮的三维结构，完全贴合工业现场实际安装与使用需求做的细节还原。做结构设计的时候最先要考虑的是安装边界，这类按钮采用标准的面板嵌入式安装结构，安装座预留的卡扣结构适配行业通用的22mm面板开孔尺寸，安装时不需要额外做定制开孔，直接卡入面板后通过后部的锁紧环就能完成固定，安装座后部的接线端子预留了足够的接线空间，适配常规的1.5平方多股铜芯控制线接入，不会出现接线后端子与设备内部其他构件干涉的问题。从实际使用场景来看，这类急停按钮覆盖的工况非常广，从普通的小型台式加工设备，到长距离的自动化输送生产线，再到起重设备的地面操作盒、叉车的操控面板，只要是存在机械运动风险、需要快速切断设备动力回路的场景，都需要配置这类控件。它的功能逻辑非常明确：正常状态下按钮头部处于弹出位置，设备控制回路保持导通；当现场出现人员误闯入、设备运行异常、加工件卡滞等突发状况时，操作人员只需要直接向下拍压按钮头部，按钮就会触发锁止结构，保持在按下位置，同步切断设备的安全控制回路，让设备立刻停止动力输出，避免事故扩大。和普通的自复位按钮不同，它的锁止结构不会因为外力消失就自动复位，必须由现场操作人员顺时针旋转红色按钮头部，才能让按钮回弹到初始位置，恢复回路导通，这个设计是为了避免故障未排除时设备意外重启，符合工业安全设计的冗余要求。外形设计上，头部采用大直径的红色蘑菇头结构，表面做了防滑的纹理处理，哪怕操作人员佩戴劳保手套，也能快速拍压触发，不需要精准对准按钮中心，紧急状态下哪怕是手肘、手臂碰到按钮头部也能顺利触发，头部表面模压的旋转方向箭头，能直观提示操作人员复位的操作方向，避免现场人员因为不熟悉操作方式耽误故障排除时间。按钮的密封结构做了分层设计，头部和安装座之间的橡胶密封圈能阻挡车间内的切削液飞溅、粉尘侵入，适配多数机加工车间、装配车间的多尘、多油污工况，不会因为粉尘堆积或者油污渗入导致按钮卡滞、接触不良。建模过程中对内部的锁止弹片、旋转复位卡槽、触点支撑结构都做了等比例还原，没有做过度的结构简化，不管是用来做设备操控面板的布局干涉检查，还是做操作工位的人机工程模拟，都能直接调用，不需要再额外调整结构细节。做设备选型的时候，要注意这类按钮的安装深度，安装座后部的接线端需要预留至少30mm的纵深空间，避免接线后线缆过度弯折影响使用寿命，同时面板安装时的锁紧环扭矩不能过大，不然会导致安装座变形，影响内部触点的动作行程。很多新手做结构设计的时候容易忽略急停按钮的操作空间要求，按照安全规范，急停按钮周围50mm范围内不能布置其他操作按钮，避免紧急状态下误碰其他控件，这套模型的尺寸比例完全符合行业安全规范的要求，在做面板布局的时候可以直接以此为基准做周边控件的位置排布，不用再反复核对安装尺寸。按钮头部的红色色号采用工业安全标准的警示红色，和设备面板的常用灰色、黑色形成强烈视觉反差，操作人员在距离操作位3-5米的位置就能快速识别到急停按钮的位置，符合现场安全标识的可视性要求。
