钢管框架式越野小车底盘结构设计

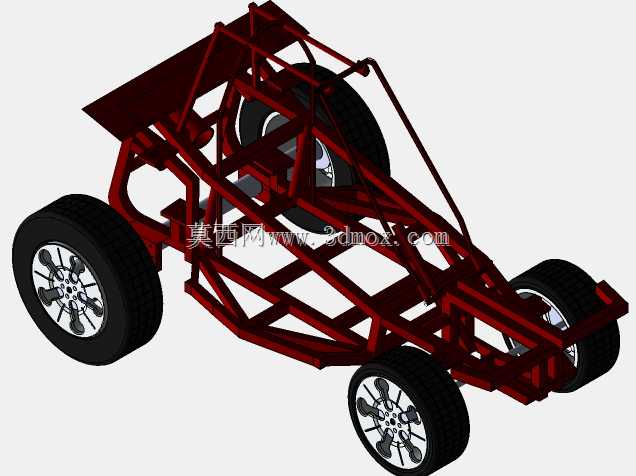

这款管架式越野小车的结构设计，核心围绕非铺装路面的通行需求展开，整体采用空间钢管桁架作为承载主体，区别于传统承载式车身的冲压焊接结构，管架结构能在控制整体重量的前提下，获得更高的扭转刚度，应对越野场景下频繁出现的交叉轴、路面冲击载荷。从实际应用场景来看，这类结构既可以作为小型越野竞速车辆的原型验证载体，也可适配户外复杂地形的短途巡检、特种作业移动平台的底盘基础，通过调整上部安装位的固定点，可拓展搭载不同的作业模块。

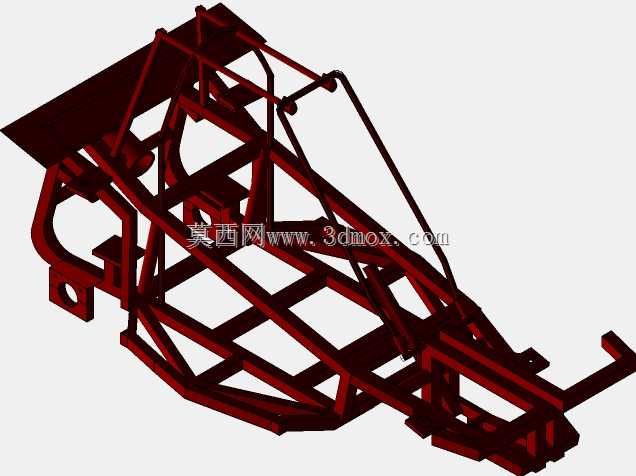

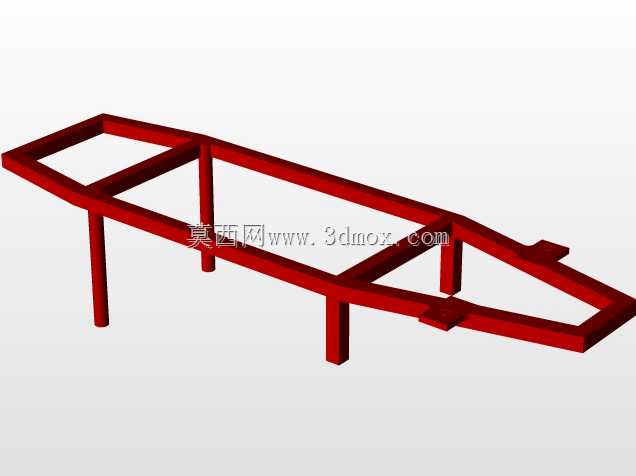

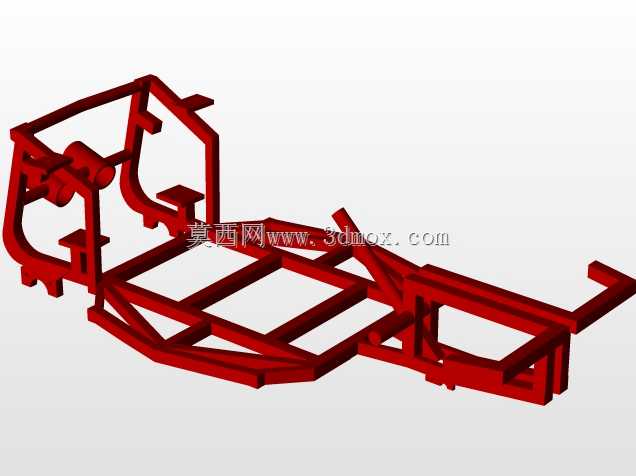

设计阶段优先考虑了受力路径的合理性，主纵梁采用连续弯折的钢管沿整车长度方向布置，从车头前部的防撞结构区域一直延伸至车尾的尾翼安装基座，横向连接的钢管按照载荷分布密度设置不同的间距，在轮拱对应的安装区域、动力总成预设的固定点位，钢管排布密度更高，能够直接将轮组传递的路面冲击、动力输出的反作用力分散到整个桁架结构上，避免局部应力集中导致的结构变形。轮组的安装位预留了足够的跳动行程空间，四个车轮均采用大尺寸越野轮胎搭配多辐式轮毂，轮毂的安装法兰按照通用小型车的螺栓孔位标准设计，可兼容同规格的不同轮毂选型，轮拱区域的管架特意做了外扩避让，保证车轮在最大压缩、转向极限角度下不会与车架发生运动干涉。

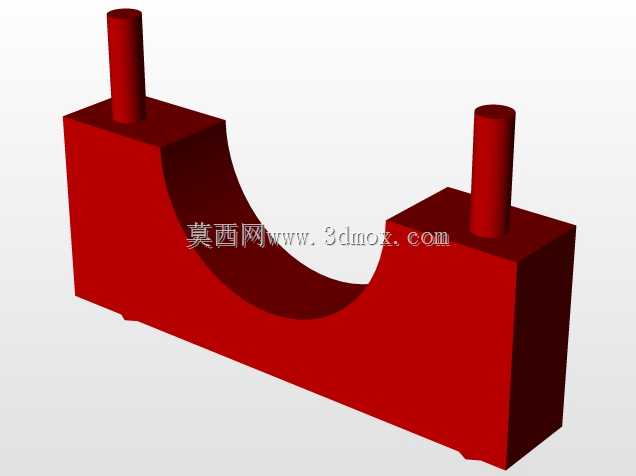

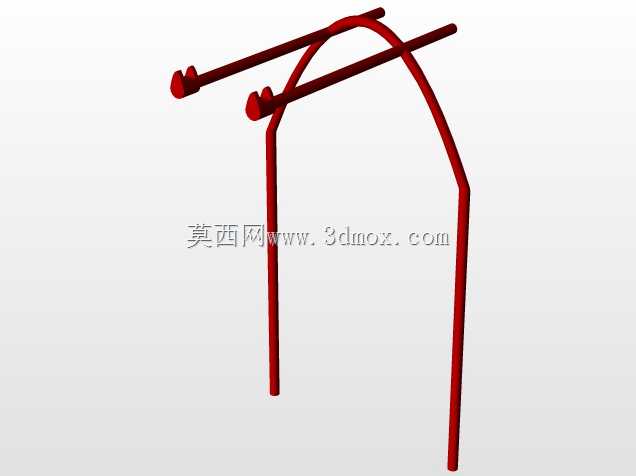

从安装边界来看，整车的宽度控制在1200毫米以内，轴距设定在1600毫米左右，车架底部的离地间隙预留了220毫米以上的空间，能够满足大部分非铺装路面的通过性要求，车头前部的管架预留了转向机构、前悬固定点的安装平面，可适配麦弗逊或者双叉臂形式的独立悬架结构，车架中部的空腔区域预留了动力单元、传动系统、油箱或者电池组的安装空间，各固定点的孔位按照通用小型动力总成的安装尺寸做了冗余设计，可根据实际需求搭配内燃机或者电驱动系统。车尾的上部管架集成了尾翼的安装基座，下部预留了后悬架、差速器的固定点位，整个车架的钢管连接节点均采用相贯线切割后焊接的形式，保证连接强度的同时，减少额外的连接支架带来的重量增加。

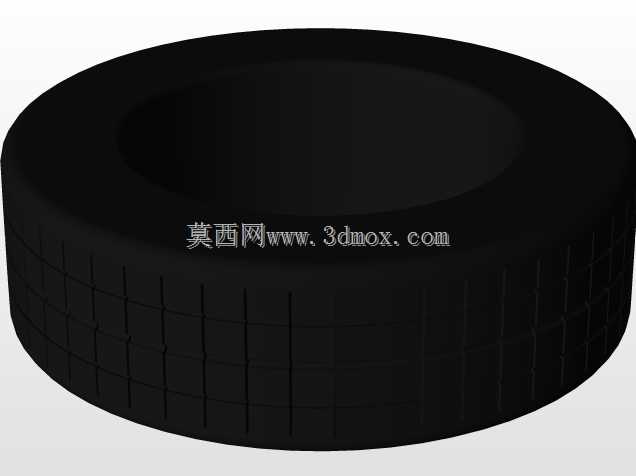

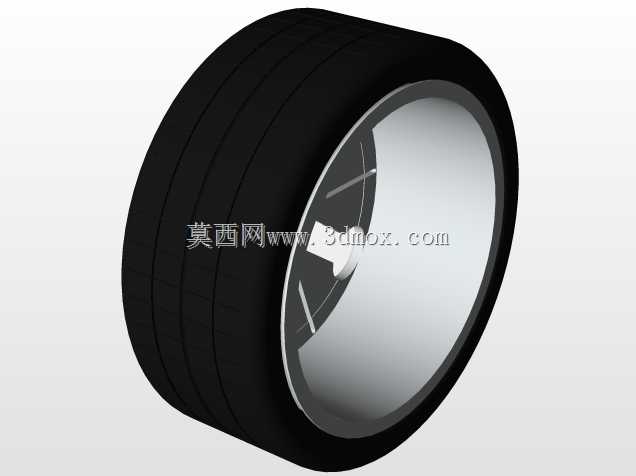

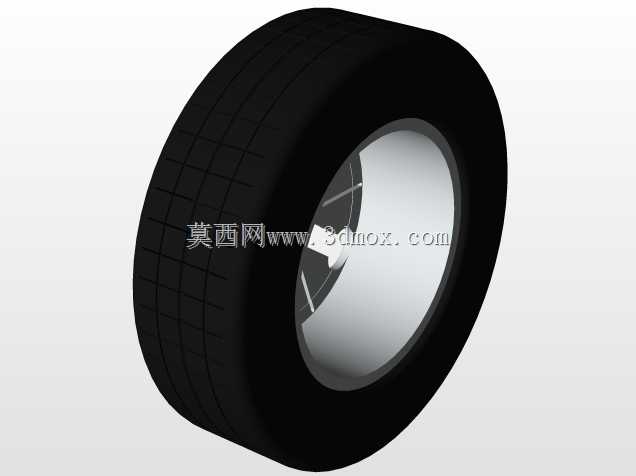

行走机构的匹配上，轮胎的扁平比设定兼顾了缓冲性能与支撑性，胎面的块状花纹设计能够在泥地、砂石路面获得足够的抓地力，轮毂的偏距设定使得轮距与车架宽度完美匹配，不会出现轮胎超出车架过多或者内侧与管架干涉的问题。转向系统的安装位在车架前部的横向管架上，预留的安装空间可适配齿轮齿条式转向机，转向拉杆的运动轨迹在设计阶段已经做了运动仿真校核，保证全行程内无卡滞、无运动干涉。车架上部的管架结构同时兼顾了防滚架的功能，在乘员舱区域的管架形成了完整的环形防护结构，即使车辆发生侧翻，也能为内部空间提供足够的生存空间，不需要额外加装独立的防滚装置，进一步简化了整车的装配流程。

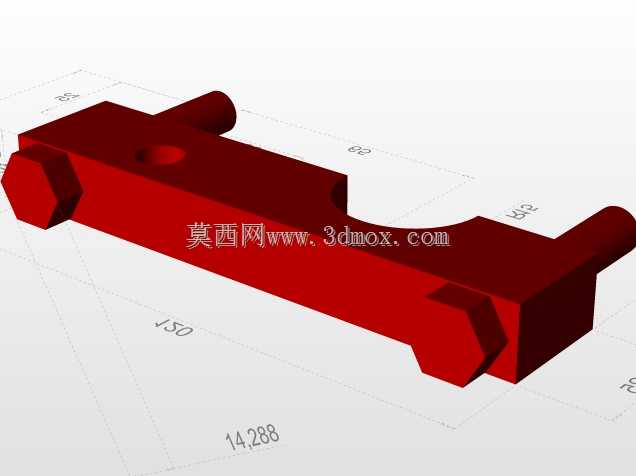

在细节设计上，所有钢管的端部都做了圆弧收口处理，避免尖锐的管口造成装配或者维护过程中的磕碰损伤，车架的各个安装点位都焊接了对应的安装螺母板，不需要在装配现场进行钻孔焊接作业，降低了装配难度，也保证了安装精度。整个车架的结构没有多余的装饰性构件，每一段钢管都参与整体受力，重量控制在同尺寸钢制车架的较低水平，同时维护成本极低，出现局部变形时可通过更换对应段的钢管完成修复，不需要整体更换车架结构。这类管架结构的小车，相比传统冲压车身的车型，改装灵活性更高，可根据不同的使用场景调整轴距、轮距以及上部安装结构，适配从休闲越野到特种作业的多种使用需求，在小型特种移动平台、越野原型车验证、学生工程实践竞赛等场景都有很高的实用价值。
