带内花键四点安装式传动轮毂结构

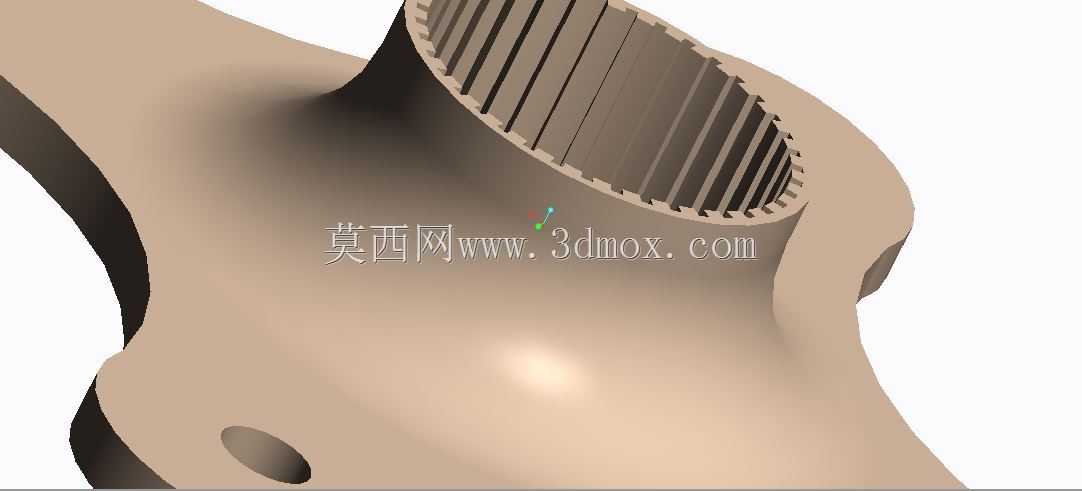

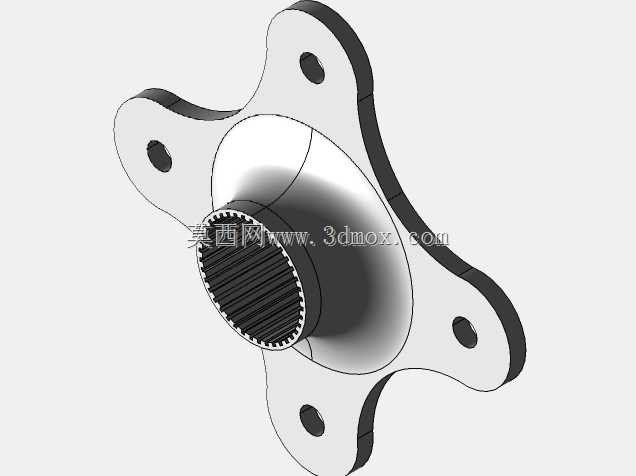

　　这类带内花键的四点安装轮毂，在中小功率链传动设备里应用极广，常见于农业机械的动力输出端、轻工输送线的从动辊组、小型工程机械的辅助传动机构，核心作用是完成轴端扭矩传递与外接链轮、转盘类零件的刚性固定，相比单键连接的轮毂，花键结构的承载能力更强，对中性更好，能适应频繁正反转、有冲击载荷的传动工况。从结构设计逻辑来看，内孔采用渐开线花键的形式，齿部均匀分布在孔壁圆周上，受力时多个齿同时承载，齿根处的应力集中更小，传递相同扭矩的情况下，轮毂的轴向尺寸可以做得更紧凑，也避免了单键连接长期使用后键槽磨损、轴与轮毂出现旷量的问题。四点安装的法兰面采用非对称的异形轮廓，并非规则圆形，这是在满足安装强度的前提下做的轻量化优化，

　　四个安装孔的位置经过受力校核，分别对应外接零件的传力受力点，螺栓锁紧后法兰面的压合应力分布更均匀，不会出现局部应力过大导致法兰变形的情况。轮毂主体的过渡曲面全部采用大圆角平滑过渡，没有尖锐的棱角，一方面是锻造或铸造毛坯成型时便于脱模，减少应力集中的风险，另一方面在热处理环节，平滑过渡的结构能避免淬火时局部冷却速度差异过大产生裂纹。内花键的加工精度一般选7级精度，齿侧配合采用间隙配合，既保证装配时能顺利推入花键轴，又能控制齿侧的间隙量，避免正反转切换时产生过大的冲击噪音。四个安装孔的位置度公差需要严格控制，孔位偏差过大会导致外接链轮安装后出现端面跳动，进而引发链条跳齿、磨损加剧的问题，安装孔周边做了局部的凸台加厚处理，

　　螺栓锁紧时的压紧力作用在加厚凸台上，不会让较薄的法兰主体出现压溃变形。安装边界方面，这类轮毂的轴向定位依靠花键轴的轴肩，装配时轮毂端面与轴肩贴合，轴向窜动量控制在0.1mm以内，法兰面的外接安装面需要保证与内花键轴线的垂直度，否则外接零件旋转时会出现端面摆差。法兰外轮廓的异形设计还兼顾了避让周边结构的需求，在设备内部安装空间局促的场景下，非圆的轮廓可以避开周边的机架、护罩等零部件，不需要额外调整周边结构的位置，适配性更强。花键孔的入口处做了倒角导向，装配时无需精准对齿就能顺利导入花键轴，降低现场装配的难度，四个安装孔的孔口也做了沉孔处理，内六角螺栓锁紧后螺栓头不会突出法兰端面，避免旋转时剐蹭周边的防护结构。实际使用中，

　　这类轮毂的材质一般选用40Cr调质处理，齿部表面做高频淬火提升耐磨性，长期在交变载荷下工作也不容易出现齿面磨损、崩齿的问题，法兰面的安装平面需要精铣加工，保证平面度要求，螺栓锁紧时按照对角顺序分次拧紧，避免法兰面受力不均出现翘曲。相比三孔安装的轮毂，四点固定的结构抗倾覆力矩能力更强，当外接链轮受到链条的侧向拉力时，四个安装点能均匀分担倾覆力矩，不会出现单个螺栓受力过大断裂的情况。轮毂的壁厚设计也经过了强度校核，花键孔的壁厚满足扭矩传递的强度要求，不会出现轮毂开裂的问题，法兰部分的厚度在满足螺栓压紧强度的前提下尽可能减薄，控制整体重量，降低旋转时的转动惯量，让传动启停更平稳。
