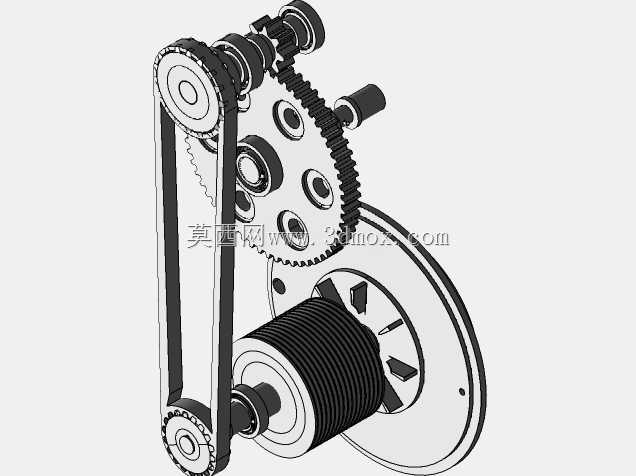

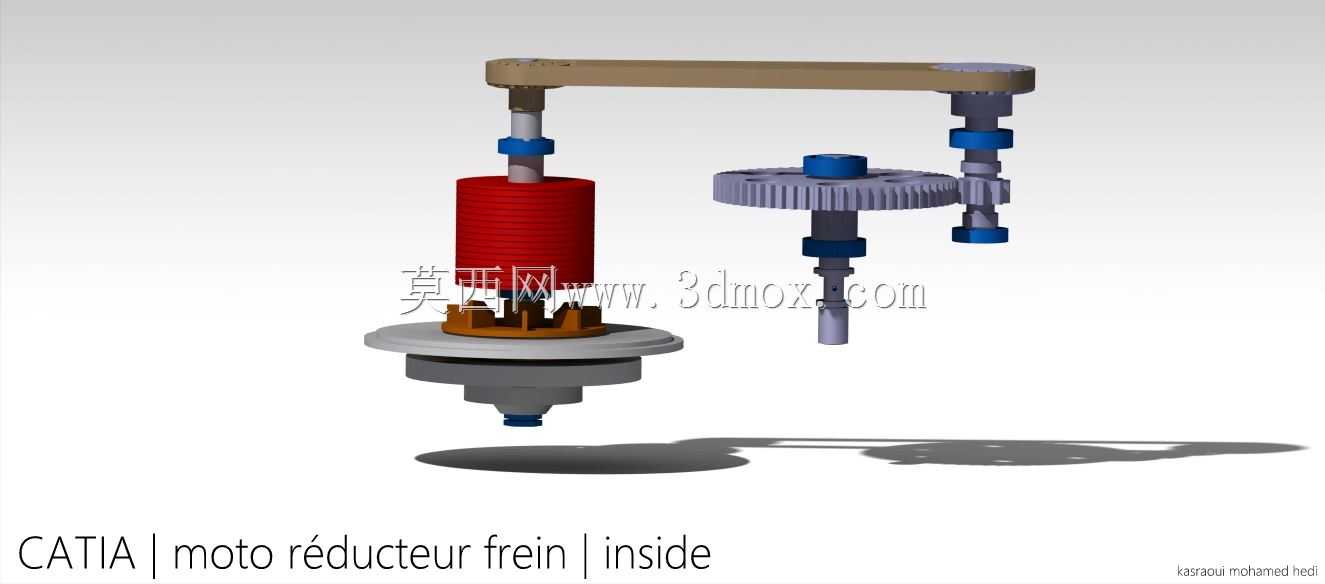

带齿轮传动结构的电机制动装置设计

这套带齿轮传动的电机制动结构，常配套在需要精准停位、负载保持的中小型传动设备中，比如轻工生产线的间歇送进机构、小型输送线的驱动端、自动化专机的回转工位，都能见到这类集成制动功能的齿轮传动单元。区别于独立外置的制动器，这套结构把制动组件和齿轮减速传动做了集成化设计，不用额外在电机输出端加装独立制动座，能大幅压缩驱动单元的轴向安装空间，对于安装位局促的紧凑型设备来说，这种集成结构的适配性要远好于分体式的制动方案。从功能逻辑上看，这套结构的制动端直接作用在电机的输出轴端，齿轮组负责把电机的高转速低扭矩输出，转换成设备端需要的低转速大扭矩动力，制动触发时，制动组件抱紧电机侧的转轴，能避免齿轮组反向带载转动出现的溜位问题，比如垂直布置的输送工位，断电后如果没有制动锁止，负载会因为自重出现下滑，这套集成结构的制动响应直接作用在动力输入端，传动间隙带来的制动滞后量比装在输出端的制动器更小，停位精度能控制在更小的偏差范围内。设计层面上，这套结构的传动齿轮采用直齿圆柱齿轮布局，啮合传动的轴向力几乎可以忽略，支撑轴的受力条件更简单，不用额外加装承受轴向力的推力轴承，能减少零件数量，降低装配的复杂度。制动组件的安装座和齿轮组的支撑支架做了一体化的连接设计，两个支撑立柱同时承担齿轮轴的定位和制动端的结构支撑，不用分别设计独立的安装基座，装配时只要把支架整体固定在设备的安装面板上，就能同时完成齿轮组和制动器的定位，能减少现场装配时的同轴度调整工作量。从安装边界来看，这套结构的动力输入侧预留了标准的电机安装止口，能直接适配常规的小型驱动电机安装尺寸，齿轮输出端的轴径和键槽尺寸匹配常规的联轴器连接需求，整体的横向安装宽度控制在单组齿轮传动的最小跨度范围内，垂直方向的高度从安装基准面到传动摇臂的最高处，预留了足够的安全间隙，不会和设备周边的走线、护板结构出现运动干涉。摇臂式的传动连接端做了等长的双支点设计，运动过程中两端的受力均匀，不会出现单侧偏载导致的轴套磨损加快问题，制动组件的摩擦副采用叠装式的摩擦片结构，磨损后可以通过调整端部的锁紧螺母补偿间隙，不用整体拆解整个传动单元就能完成维护调整，日常运维的便捷性更高。齿轮的啮合位置预留了润滑脂的存储空间，装配时填充润滑脂后，能保证长期运行不用频繁补充润滑，适合在免维护要求较高的自动化设备上使用。制动组件的线圈部分和电机的供电回路做了联动设计，电机通电启动时制动器同步释放，电机断电时制动器立刻锁止，不会出现动力输出和制动动作的时序冲突，避免了带制动启动导致的电机过载、摩擦片异常磨损问题。整个结构的外露零件都做了规整的倒角处理，没有尖锐的凸边，安装到设备上之后不用额外加装安全护罩也能满足基本的安全防护要求，对于设备集成商来说，能省去额外设计防护结构的工作量。
