带调整轴的手动挤压夹持工具结构

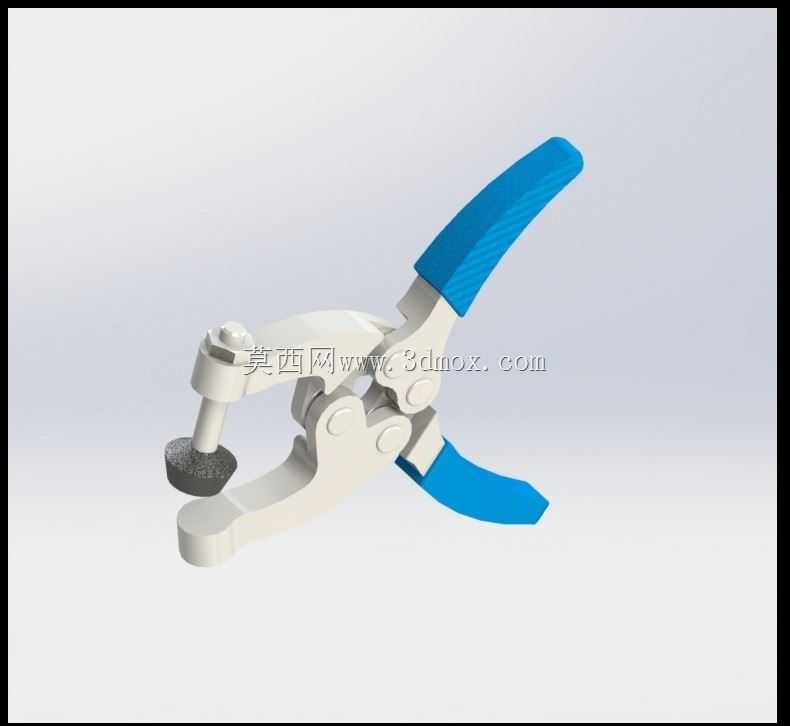

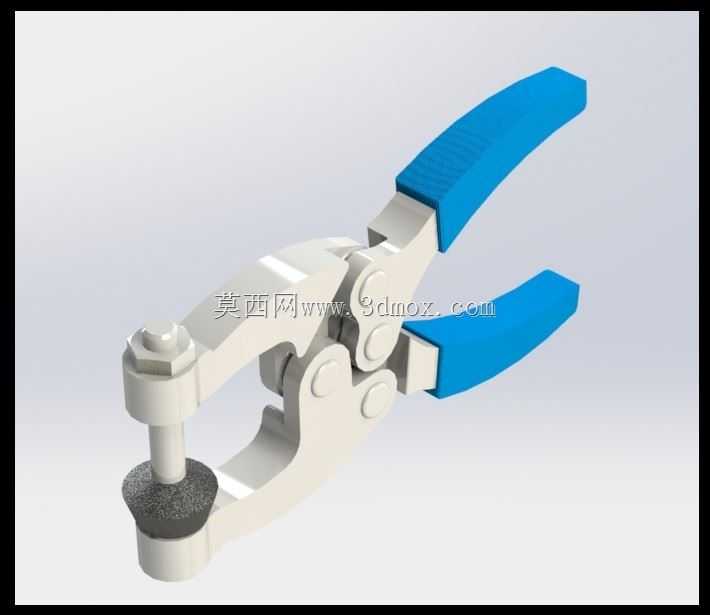

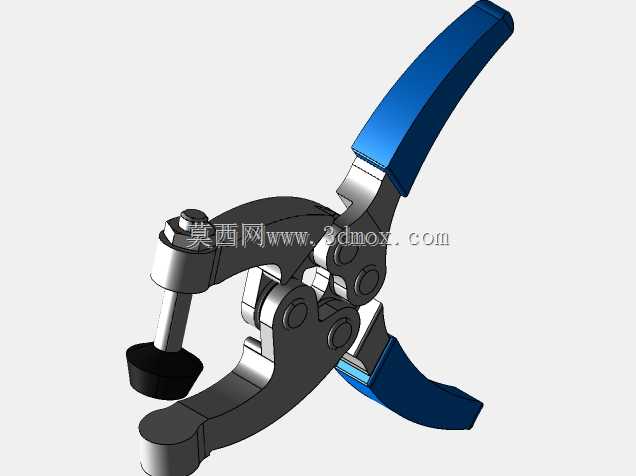

在五金加工、小件装配、维修作业场景里，这类带调整轴的挤压夹持工具是工位上出镜率极高的手动工装，和普通大力钳、固定口径夹钳不同，它的核心优势在于前端可调压头带来的适配性，能覆盖不同厚度、不同受压面要求的工件装夹需求，不会像普通钳口那样因为接触面积过小压伤软质工件表面。从结构逻辑上看，整个夹体采用多连杆增力机构设计，手握位置的蓝色防滑握套贴合手掌施力角度，握持时不需要施加过大握力就能通过连杆传动在前端压头处输出足够的夹紧力，长时间操作也不容易出现手部疲劳，适合流水线小件压装、线束端子压接、薄板材临时固定这类需要频繁开合夹持的作业场景。前端的调整轴采用螺纹旋合结构，和钳体上的螺母座配合，转动调整轴就能改变压头和固定承压面之间的初始开口距离，不用像普通固定钳口那样靠握合行程来适配不同厚度的工件，面对10mm以内厚度差的工件，只需要提前旋动调整轴设定好初始开口，握合手柄就能快速完成夹紧，作业效率比普通固定夹钳高出不少。压头末端的磨砂承压垫采用耐磨非金属材质，一方面能增大和工件接触面的摩擦力，防止夹紧后工件滑脱，另一方面能避免金属压头直接接触工件表面留下压痕，对表面质量要求高的喷塑件、电镀件、薄铝件装夹尤其友好。整个钳体的主体结构采用冲压钣金件拼接铆接而成，各个转动节点都用铆钉做铰接配合，铰接位置的间隙控制在合理范围，既保证开合动作顺畅没有卡滞，又不会因为间隙过大出现夹头晃动、夹紧定位不准的问题。从安装边界和外形尺寸来看，整体握持状态下的长度控制在200mm左右，最大开口距离可以通过调整轴在0-35mm范围内调节，压头的承压直径在18mm左右，不需要额外的安装固定，手持即可完成所有操作，也可以配合台钳固定钳身作为小型台式压接工装使用，适配多场景的灵活使用需求。在设计这类夹持工具的时候，首先要考虑的是连杆机构的力传递比，通过调整各段连杆的铰接点位置，让手柄握合到行程末端时刚好处于机构死点位置，这时候就算松开手，夹头也能保持夹紧状态不会自行松脱，不需要额外的锁止结构就能实现持续夹持，这也是这类挤压夹和普通手钳最核心的结构差异。其次要考虑调整轴的螺纹配合精度，采用普通粗牙螺纹就能满足调节需求，螺纹长度要留足够的调节余量，同时在调整轴末端设置限位结构，防止旋动调节的时候轴体从螺母座里脱出。握套部分采用软硬适中的橡塑材质，表面做防滑纹理设计，和金属钳柄的结合要牢固，施力的时候不会出现握套滑脱的问题。在实际应用中，这类挤压夹除了常规的工件夹持，还可以通过更换不同形状的压头来适配特殊作业需求，比如换成尖压头可以做小点位的压印、冲孔作业，换成平口压头可以做薄板材的折边辅助，换成橡胶软压头可以夹持玻璃、陶瓷这类易碎工件，结构拓展性很强。钳体的金属表面做镀锌或者喷塑防锈处理，能适应车间里有切削液、少量油污的作业环境，不会轻易生锈卡滞，日常维护只需要定期在铰接点滴少量润滑油就能保证长期顺畅使用。和气动、电动夹紧工具相比，这类手动挤压夹不需要外接动力源，不受场地和气源、电源的限制，外出维修、野外作业场景下的使用便利性更高，而且夹持力的大小可以通过手握力度灵活控制，对于一些受力敏感的小件作业，能避免加持力过大造成工件变形损坏。在三维建模过程中，需要重点关注各个铰接点的配合间隙，以及连杆运动过程中的干涉检查，要模拟整个握合行程中所有零件的运动轨迹，确保开合过程中没有零件碰撞卡滞，同时要验证机构死点位置是否在手柄握合的合理行程范围内，保证夹紧后的锁止可靠性，调整轴的螺纹部分要和钳体上的安装座保持同轴度，避免调节的时候出现卡顿、偏心的问题，压头和调整轴的连接要保证转动灵活，夹紧的时候压头可以自适应微调角度，和工件表面完全贴合，不会出现局部接触压伤工件的情况。
