多规格开口敲击扳手组合结构设计

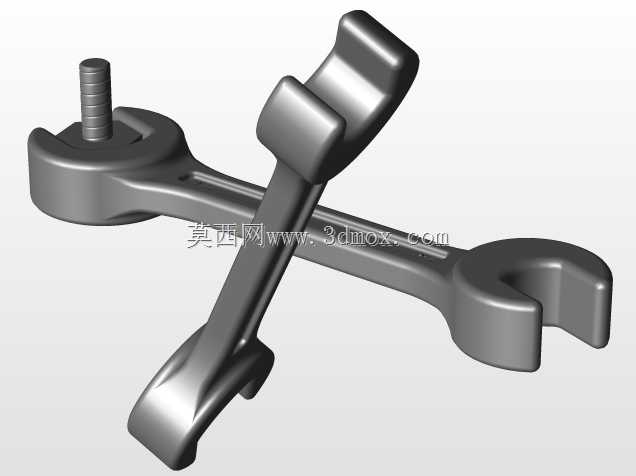

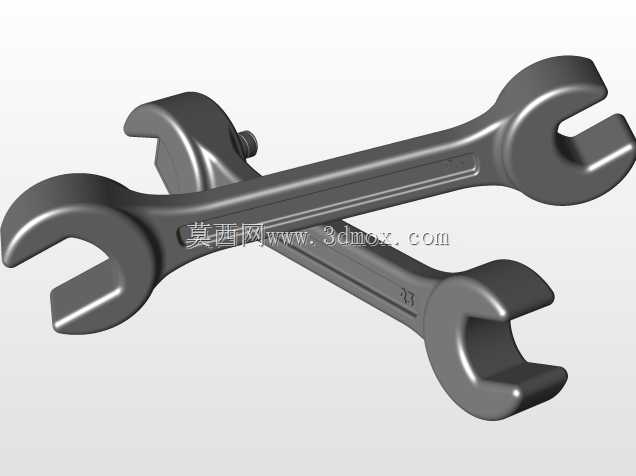

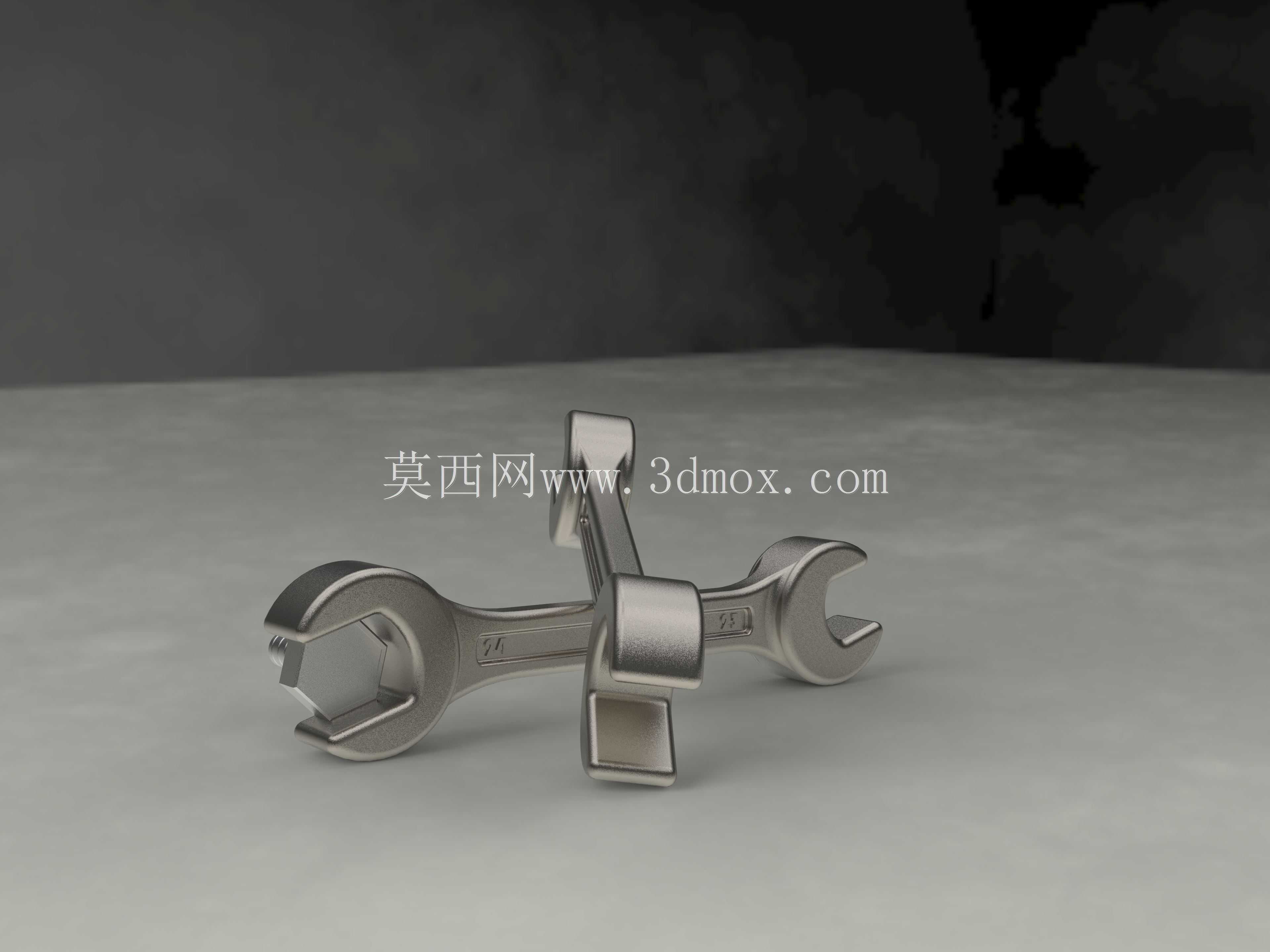

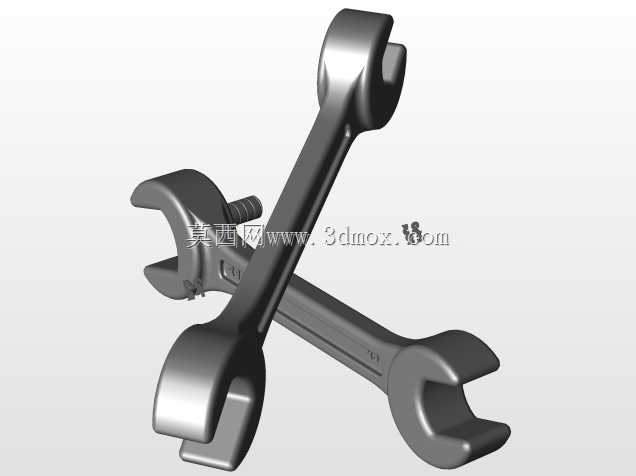

这套扳手组合覆盖了设备检修、管线装配、重型机械维保等多个场景的紧固需求，在冶金产线的设备日常点检中，敲击款扳手可配合铜锤完成锈蚀螺栓的预松作业，避免普通开口扳手受力滑脱造成的螺栓棱角磨损；在民用机电安装场景下，常规开口款能适配不同规格的六角头紧固件，完成机柜支架、管路法兰的螺栓锁紧作业。设计阶段针对不同工况的受力特性做了差异化结构处理，常规开口扳手的开口端采用15度偏角设计，作业时可在受限空间内通过翻转扳手实现小角度往复扳动，无需完全脱离螺栓头即可完成连续转动，适配管线排布密集、操作空间狭窄的装配场景。敲击扳手的尾部做了加厚墩头处理，墩头与手柄采用圆弧过渡结构，可承受锤击时的瞬时冲击载荷，避免应力集中造成的手柄断裂，同时墩头端面做了平整化处理，锤击时受力均匀，不会出现偏载滑脱的问题。整体选用铬钒合金钢作为基材，建模阶段对扳手的受力薄弱点做了应力仿真校核，开口端的喉部厚度根据对应规格螺栓的最大拧紧力矩做了匹配设计，既避免过度冗余造成的工具重量过大，又能保证额定载荷下无塑性变形。手柄部分采用符合人体工学的弧面过渡，握持区域做了防滑纹理结构，长时间作业时可减少手部压痕，同时手柄长度根据杠杆力矩原理做了匹配，对应大规格螺栓的扳手手柄更长，无需借助加力杆即可达到标准拧紧力矩，小规格扳手手柄长度适中，避免力矩过大造成的螺栓过载断裂。开口端的尺寸公差严格遵循紧固件配合标准，开口宽度的公差控制在H8级别，与六角头螺栓的对边尺寸配合间隙合理，既不会因间隙过大造成螺栓棱角磨损，也不会因间隙过小出现卡滞无法套入的问题。敲击扳手的开口端额外做了加厚处理，侧壁厚度比同规格常规开口扳手厚30%，可承受锤击时的反向冲击力，同时开口根部做了圆角过渡，避免应力集中造成的开口开裂。建模过程中还原了扳手表面的哑光镀铬处理效果，镀层厚度均匀，既具备防锈能力，又不会因表面过于光滑造成握持打滑。不同规格的扳手在手柄末端做了尺寸标识刻印，作业时可快速识别对应规格，无需反复比对螺栓尺寸。整套扳手的外形尺寸适配常规工具柜的抽屉分隔，最大规格扳手的长度控制在400mm以内，最小规格长度为100mm，可放入便携工具包携带至高空作业、野外检修等场景。安装边界方面，扳手作业时所需的摆动空间根据开口偏角做了核算，15度偏角设计下，仅需30度的圆周操作空间即可完成螺栓的连续紧固，适配空间受限的设备内部、墙角管线等特殊作业位置。针对扳手使用过程中常见的开口磨损问题，建模时对开口端的受力面做了表面硬化处理的结构预留，热处理后表面硬度可达HRC45-50，可承受频繁的螺栓拆装作业而不出现明显磨损，延长工具使用寿命。手柄与开口端的连接部位采用一体化锻造结构，无焊接接缝，避免长期受力后出现焊缝断裂的风险。在重型机械维保场景下，敲击扳手可配合锤击完成大直径螺栓的初始松动，相比普通扳手可减少40%的作业时间，同时避免因扳手滑脱造成的人员磕碰风险。在轻工装配场景下，常规开口扳手的轻量化设计可降低作业人员的手部疲劳，适配流水线连续装配作业的需求。
